Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1995 |
| 940 SE | B230FT | 1991 |
| 960 | — | 1991–1995 |
В диагностическом режиме 4 имеется две функции:
- Изменение скорости передачи данных.
- Калибровка сиденья.
Коды, вводимые для изменения скорости передачи
данных:

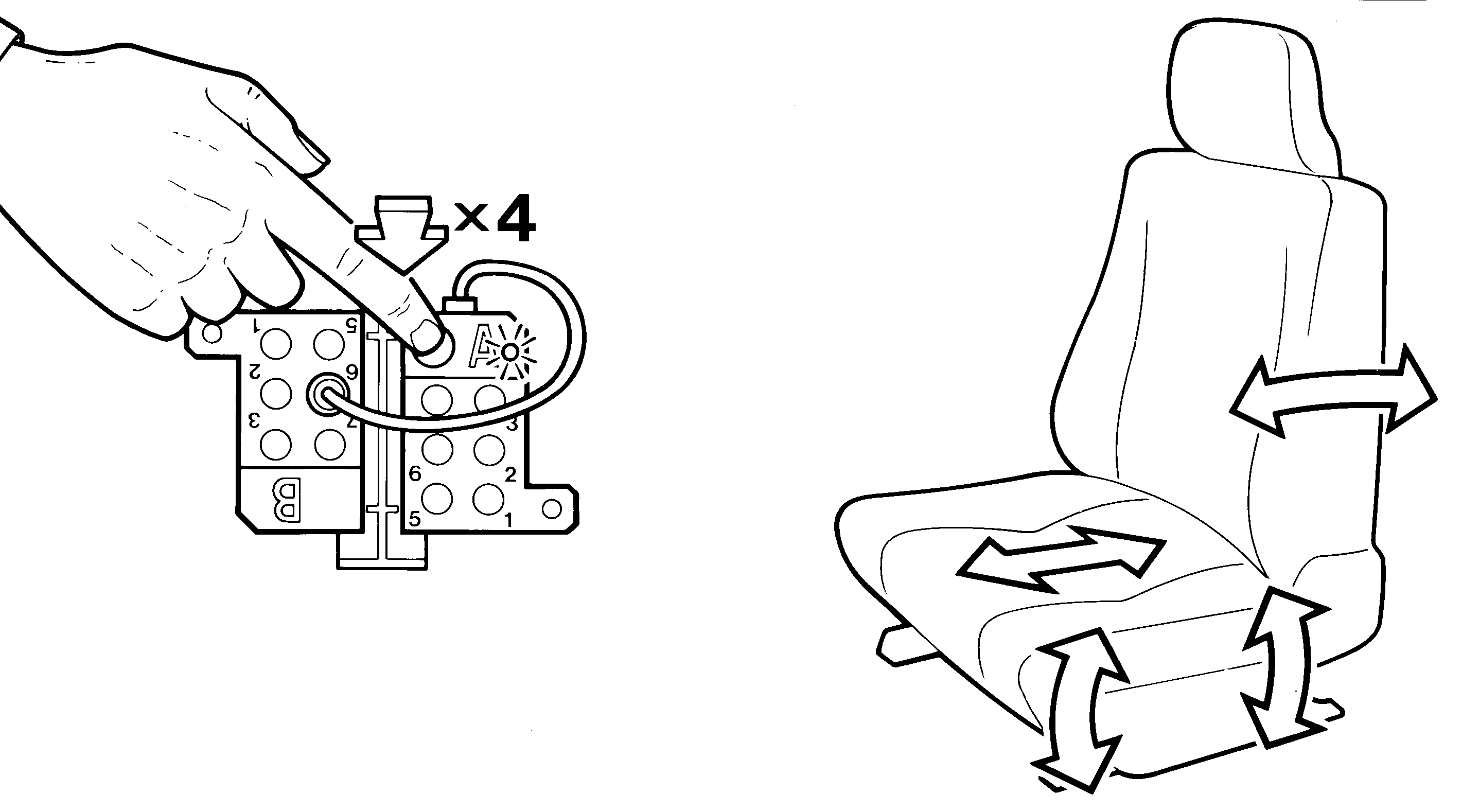

Примечание: Перед вводом каждого кода задействуйте
диагностический режим 4 (т.е. перед вводом каждого кода
нажмите кнопку диагностического разъема 4 раза).
| Код | Значение |
|---|---|
| 3-1-1 | Нормальная скорость |
| 3-1-2 | Двукратная скорость |
| 3-1-3 | Десятикратная скорость |
Калибровка
Калибровка заключается в настройке модуля
управления на сигналы потенциометров,
соответствующие конечным положениям сиденья.
Калибровка должна выполняться, например,
после снятия или замены модуля управления,
электродвигателя, потенциометра, гибкого приводного
вала, направляющей салазок, регулятора высоты или
механизма привода.
Порядок ввода кодов калибровки - Перемещение
сиденья после ввода кода:
- Методы калибровки описаны на следующей странице Калибровка выполняется следующим образом:.
| Код | Значение |
|---|---|
| 4-2-3 | Возможная калибровка |
| 4-2-1 | Сиденье перемещается в крайнее переднее положение, а передняя часть подушки сиденья перемещается в крайнее верхнее положение. (Задействуются электродвигатели 1 и 4.) |
| 4-3-2 | Спинка сиденья полностью опускается, а задняя часть подушки сиденья перемещается в крайнее нижнее положение. (Задействуются электродвигатели 2 и 3.) |
| 4-2-2 | Спинка сиденья полностью поднимается, а задняя часть подушки сиденья перемещается в крайнее верхнее положение. (Задействуются электродвигатели 2 и 3.) |
| 4-3-1 | Сиденье перемещается в крайнее заднее положение, а передняя часть подушки сиденья перемещается в крайнее нижнее положение (Задействуются электродвигатели 1 и 4.) |
| 4-4-4 | Записывание в память результатов калибровки |
Неверная калибровка выдает код 4-1-4,
неправильная калибровка конечного положения.
Калибровка выполняется следующим образом:
- Если модуль управления, любой электродвигатель, потенциометр, гибкий приводной вал, механизм привода, регулятор высоты или направляющие салазок были заменены, необходимо переместить новые или прежние компоненты сиденья в соответствующие крайние положения с помощью соответствующего органа управления. Это нужно для того, чтобы потенциометры находились в рабочем диапазоне.
- Войдите в диагностический режим 1.
- Сотрите все зарегистрированные коды неисправностей.
- Войдите в диагностический режим 4.
Примечание: Учтите, что должен быть задействован
диагностический режим 4 (т.е. перед каждым кодом
необходимо нажать кнопку 4 раза).
- Введите код 4-2-3.
- Дождитесь подтверждающего кода 4-2-3, высвечиваемого светодиодом.
- Введите коды для калибровки крайних положений различных электродвигателей, всего четыре кода, в порядке, указанном в таблице на предыдущей странице. После ввода кода калибровки перемещайте сиденье в крайнее положение сразу после высвечивания подтверждающего кода (тот же код, что был введен).
- Снова задействуйте диагностический режим 4.
Примечание: Учтите, что должен быть задействован
диагностический режим 4 (т.е. перед каждым кодом
необходимо нажать кнопку 4 раза).
- Для записывания в память крайних положений необходимо в диагностическом режиме 4 ввести код 4-4-4. Если калибровка прошла успешно, отображается код 1-1-1.
- Запишите положения сиденья в трех ячейках памяти.
Примечание: Если после калибровки три ячейки памяти
остаются пустыми, может отображаться код ошибки.
- Проверьте сиденье, перемещая его вручную.
- Войдите в диагностический режим 1.
- Считайте имеющиеся коды неисправностей.
