Диагностические функции ЭУМ (1999, 2000)

Применимость

Общие сведения

Модуль управления оснащен встроенной
Диагностической системой Volvo, которая осуществляет
непрерывное самотестирование и контроль
входных/выходных сигналов.

Коды неисправностей для диагностики

Если модуль управления обнаруживает неисправность,
он записывает в память ее код для диагностики и
оранжевые индикаторные светодиоды кнопок включения
рециркуляции и кондиционера мигают примерно
20 секунд. Модуль управления может регистрировать 38
различных кодов неисправностей. Если общее
количество регистрируемых кодов неисправностей
превышает 10, то первые пять кодов неисправностей
остаются в памяти, а последние пять кодов замещаются в
памяти последующими кодами неисправностей.Если по какой-либо причине после записывания кода
неисправности в память модуля управления данная
неисправность исчезает, то информация о неисправности
остается в памяти модуля управления.Каждый код неисправности имеет счетчик, который
регистрирует количество циклов, в течение которых
зарегистрированная неисправность не проявлялась
(неустойчивая неисправность). Цикл считается
выполненным, если после включения зажигания оно
остается включенным в течение не менее 10 секунд, а потом
выключается. Каждый раз, когда цикл проходит без
повторной регистрации кода неисправности,
показание счетчика увеличивается на 1. С помощью
счетчика можно определить, как модуль управления
интерпретирует неисправность: как устойчивую или
неустойчивую. Если счетчик показывает 0, это
свидетельствует, что неисправность устойчивая. Если
показание счетчика значительно превышает 0, то в
интерпретации модуля управления неисправность
является неустойчивой.

Считывание данных из Встроенной диагностической

системы Volvo

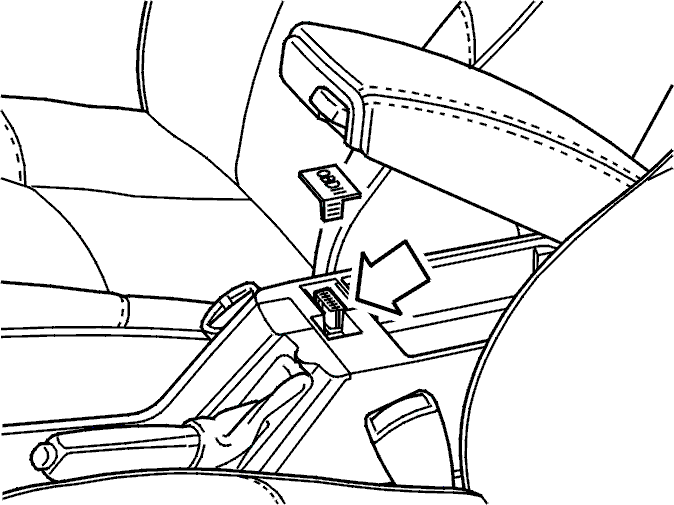

Информацию относительно возможных неисправностей и
другие данные можно считывать с помощью
персонального компьютера VIDA, подсоединенного к
диагностическому разъему под крышкой в центральной
консоли.

Встроенная диагностическая система Volvo

С помощью персонального компьютера VIDA возможно:

• считывать и стирать коды неисправностей, показания счетчиков и зафиксированные значения
• Осуществлять непрерывный контроль значений и характера входных и выходных сигналов
• выполнять саморегулирование серводвигателей заслонок
• программировать определенные данные в модуль управления
• считывать идентификационные данные модуля управления.

Для задействование встроенной диагностической
системы Volvo:

• зажигание должно быть включено
• напряжение аккумуляторной батареи должно соответствовать норме.

Примечание: Для выполнения саморегулирования серводвигателей
заслонок двигатель должен работать на холостом ходу
(генератор дает зарядное напряжение).

Считывание и стирание кодов неисправностей

Эта функция используется для считывания и стирания
зарегистрированных кодов неисправностей и показаний
счетчиков. Встроенная диагностическая система может
идентифицировать 38 различных
неисправностей в форме кодов для диагностики.Коды неисправностей могут быть стерты только после
по меньшей мере однократного отображения всех кодов.

Считывание входных и выходных сигналов

С помощью этой функции можно непрерывно считывать
значения и характер входных и выходных сигналов модуля
управления.Можно считывать следующие параметры:

• напряжение генератора D+, состояние
• переключатель вентилятора, положение
• переключатель распределения воздуха, положение
• левый регулятор температуры, положение
• правый регулятор температуры, положение
• кнопки рециркуляции, состояние
• кнопки кондиционера, состояние
• Датчик положения серводвигателя заслонки рециркуляции, положение
• Датчик положения серводвигателя заслонки распределения воздуха, положение
• датчик положения серводвигателя заслонки регулирования температуры со стороны водителя, положение
• датчик положения серводвигателя заслонки регулирования температуры со стороны пассажира, положение
• интенсивность солнечного излучения, значение
• температура в салоне, значение
• температура охлаждающей жидкости в двигателе, значение
• температура окружающего воздуха, значение
• время с момента включения зажигания, значение
• скорость автомобиля, величина
• вентилятор датчика температуры в салоне, состояние
• связь с блоком питания электродвигателя вентилятора, состояние
• управление вентилятором посредством модуля управления, значение.

Считывание запрограммированных данных

Эта функция используется для считывания
запрограммированных данных и программирования данных
в модуль управления. Программирование
осуществляется для адаптирования модуля управления к
варианту
автомобиля или по заявке клиента для введения
определенных корректировок в установки.

Примечание: Перед заменой модуля управления необходимо в
первую очередь, по возможности, считать все
запрограммированные в модуль управления данные. Эти
данные необходимо будет загрузить в новый
модуль управления после его установки.

Можно программировать или считывать следующие
данные модуля управления:

• положение управления автомобиля (каким управлением оборудован автомобиль: левосторонним или правосторонним)
• тип двигателя (указывается тип двигателя: бензиновый или дизель).
• фильтр вентиляционной системы салона (указывается, имеется ли в системе управления микроклиматом фильтр вентиляционной системы салона)
• температура в салоне (регулируется температура в салоне в зависимости от выбранного положения регулятора температуры в салоне).
• скорость вентилятора (регулируется скорость вентилятора при положении AUTO переключателя скоростей вентилятора).

Примечание: В новый модуль управления необходимо
запрограммировать данные о том, с какой стороны
расположено управление автомобиля. Если это не сделано,
будет мигать зеленые светодиоды в кнопках
включения рециркуляции и кондиционера, а управление
микроклиматом будет невозможно. После
программирования положения управления автомобиля
необходимо выполнить саморегулирование
серводвигателей
заслонок.

Саморегулирование серводвигателей заслонок

Эта функция служит для задействования функции
саморегулирования серводвигателей заслонок.

Примечание: Для выполнения саморегулирования серводвигателей
заслонок двигатель должен работать на холостом ходу
(генератор дает зарядное напряжение).

Считывание идентификационных данных модуля

управления

Модуль управления может быть идентифицирован
посредством считывания кода из его памяти. Этот код
содержит информацию о номере детали (P/N) модуля
управления.
