Действия по устранению шума ветра

Действия по устранению свистящего шума

Некоторые из отверстий в балках не закрыты резиновыми пробками. Эти отверстия могут стать причиной свистящего шума из-под автомобиля. Дополнительная информация приводится в:Резиновые заглушки в диагональных элементах, Бюллетень по обслуживанию номер 89803.

Проверив все балки и передние колеса, убедитесь:

• в наличии 4 резиновых пробок (А) в передней поперечине.
• в наличии 4 резиновых пробок (В) в диагональной балке.
• в наличии 2 резиновых пробок (С) в задней поперечине.

Если пробка отсутствует, поставьте:

• резиновую пробку (А), номер детали 979662-4, в переднюю поперечину.
• резиновую пробку (В), номер детали 979661-6, в диагональную балку,
• резиновую пробку (С), номер детали 975817-8, в заднюю поперечину.

Меры по устранению шума ветра от передней двери

Причина шума ветра от передней части дверей может заключаться в том, что угловой фланец слишком короток или утерян, или отсутствует достаточная опора для направляющего молдинга. Отсутствие для молдинга достаточной опоры может влиять на всю раму окна.

Убедитесь, что:

• угловой фланец достаточно длинный в верхнем углу треугольной секции.
• молдинг равномерно прилегает к стеклу, вставив карточку типа кредитной между стеклом и внутренним молдингом.

Установите:

• толстую ленту (номер детали 1161449-2) в качестве подкладки под направляющий молдинг (заштрихован), если угловой фланец утерян или слишком короток.
• ленту (номер детали 277063-4) между молдингом и рамой окна для регулировки положения молдинга в случае необходимости.

Меры по устранению шума ветра от задней двери

Причина шума ветра от задней части дверей может заключаться в том, что направляющий молдинг узаднего краястекла недостаточно плотно прижат к стеклу.Убедитесь, что молдинг достаточно плотно прижат к стеклу в верхнем углу треугольной секции.Уложите толстую ленту (номер детали 1161449-2) под пластмассовую панель, чтобы направляющий молдинг сильнее прижался к стеклу и обеспечил лучшее уплотнение.Убедитесь, что молдинг равномерно прилегает к стеклу, вставив карточку типа кредитной между стеклом и внутренним молдингом. Отрегулируйте положение молдинга с помощью ленты (номер детали 277063-4) между молдингом и рамой окна.

Меры по устранению шума ветра от нижнего края передней двери

Проверьте наличие пробок в дренажных отверстиях в нижней части двери, показанных на иллюстрации.Поставьте 2 новыенижниепробки вовнутренниедренажные отверстия каждой двери, если пробки отсутствуют (см. номер детали в каталоге запасных частей).Внешние дренажные отверстия в 2 нижних углах должны быть открыты.

Меры по устранению шума ветра от капота

Иногда от передней части капота слышится шум ветра. Причиной этого ветра может быть то, что расстояние между капотом и фарами слишком большое.

Убедитесь, что:

• расстояние (А) меньше 5,5 мм.
• расстояние (В) не меньше 6,5 мм.

Отрегулируйте: (в случае необходимости)

• так, чтобы расстояние (А) было меньше 5,5 мм.
• и так, чтобы расстояние (В) было не меньше 6,5 мм.

Регулировка передней части капота
Отрегулируйте по вертикали с помощью винтов (В) в овальных отверстиях в каждой петле так, чтобы капот совместился с фарами и крыльями. Винты А используются только для регулировки капота по бокам.

Регулировка задней части капота
Отрегулируйтепо вертикалис помощью винтов (1) в овальных отверстиях в каждой петле.Отрегулируйтев продольном направлениис помощью винтов (2) в овальных отверстиях в каждой петле.

Меры по устранению шума ветра от наружного зеркала заднего вида

Иногда шум ветра слышится от наружного зеркала заднего вида. Зазор между наружным зеркалом заднего вида и его креплением является слишком широким.

Проверьте:

• составляет ли ширина зазора от 0,2 до 1,6 мм.
• слышится ли шум воздуха, при вдувании сжатого воздуха в этот зазор.
• слышится ли шум воздуха, если перед продуванием сжатого воздуха через зазор закрыть его лентой.

Если шум воздуха исчезает, когда зазор закрыт лентой, замените наружное зеркало заднего вида.Установите новое наружное зеркало заднего вида, чтобы зазор составлял от 0,2 до 1,6 мм.

Меры по устранению шума ветра от люка в крыше

Иногда шум ветра слышится от люка в крыше. Причиной этого является слишком широкий зазор между люком и крышей или то, что поверхность люка находится не на уровне поверхности крыши.

Убедитесь, что:

• механизм управления люком установлен в нормальное положение, как показано на иллюстрации.
• электродвигатель люка в крыше установлен в “исходное” положение.
• электродвигатель управления не нуждается в регулировке.

• верхний крайзаднейчасти окантовки люка в крыше расположен на 0,5 ммвышепанели крыши, см. иллюстрацию.
• верхний крайпереднейчасти окантовки люка в крыше расположен на 1,2 ммнижепанели крыши, см. иллюстрацию.

Регулировка люка в крыше:
Регулировка люка в крыше Раздел 8 (82-86, 88), Внутренние элементы, внешние элементы 850, 1992-.)

Отрегулируйте:

• винт 1 так, чтобыпередняячасть окантовки люка в крыше расположилась на 1,2 ммнижепанели крыши, см. иллюстрацию.
• винт 2 так, чтобы люк в крыше расположился правильно в продольном направлении.
• винт 3 так, чтобызадняячасть окантовки люка в крыше расположилась на 0,5 ммвышепанели крыши, см. иллюстрацию.
• выровняйте люк в крыше по бокам.

Убедитесь, что:

• люк в крыше открывается и закрывается в крайние положения.
• задняя кромка люка в крыше приподнята (с наклоном).

Меры по устранению шума ветра из зоны рулевой колонки

Иногда через чехол на рулевой колонке доносится шум двигателя и/или дорожный шум. Это происходит потому, что чехол не установлен правильно по всей окружности.Проверьте и отрегулируйте чехол так, чтобы он плотно прилегал во всех местах.

Меры по устранению шума ветра от нижнего угла двери

Причиной шума могут быть незакрытые отверстия во внутренних панелях дверей.

Проверьте:

• открыты ли дренажные отверстия в нижней части двери.
• наклеены ли здесь квадраты изоляции 60 x 60 мм.
• не закрывают ли эти квадраты изоляции дренажные отверстия.
• закрывает ли один из квадратов изоляции дренажное отверстие блока SIPS.

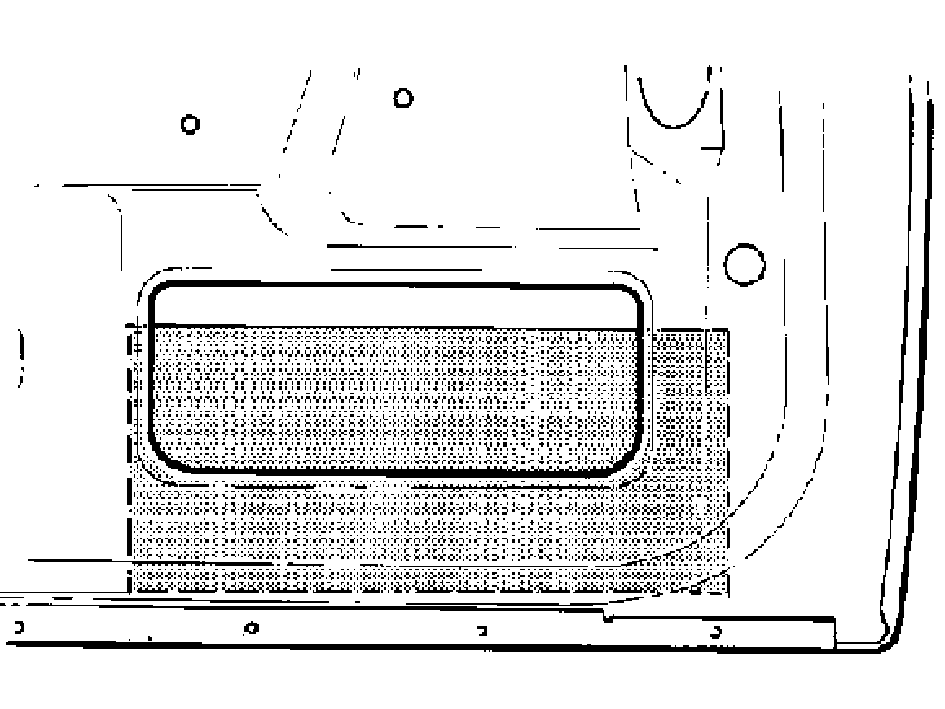

Проверьте наличие изоляции, показанной на иллюстрации, и то, что она расположена, как показано.Снимите панельс обратной стороны двери.Если изоляция отсутствует, наклейте один изоляционный элемент, как показано на иллюстрации. Номера детали см. в Каталоге запасных частей.

Снимите панель с двери.Убедитесь, что с обратной стороны панелей всех дверей наклеены изоляционные элементы.На панели без изоляции наклейте верхний и/или нижний изоляционный элемент согласно нижеуказанной таблице. Расположите изоляцию, как показано на иллюстрации.

Меры по устранению шума ветра из окна передней двери

Дополнительная информация приводится в:Установка верхнего ограничителя стеклоподъемника с электроприв одом, передняя и задняя двери, Бюллетень по обслуживанию 83802.

Отрегулируйте продольное положение стекла в двери (метод для двери с электроуправляемым стеклоподъемником)
Опустите стекло так, чтобы от стекла можно было отсоединить рычаг механизма стеклоподъемника.Убедитесь, что стекло касается внутреннего уплотнителя.Поднимите фиксирующий механизм крепления рычага. Воспользуйтесь отверткой.Сдвиньте крепление вдоль направляющей до следующего положения фиксации.Вдавите рычаг обратно. Стекло не должно застревать в раме окна.При необходимости можно рассверлить отверстия для фиксации. Возьмите сверло диаметром 2 мм.

Отрегулируйте наклон верхнего края стекла (метод для двери с электроуправляемым стеклоподъемником)
Ослабьте гайку (А).Отрегулируйте высоту стекол в передних дверях согласно следующей иллюстрации.Затяните гайку (А).Убедитесь, что верхний край стекла располагается параллельно верхней горизонтальной части рамы.При необходимости можно расточить напильником отверстие для регулировочной гайки (А), чтобы можно было осуществить дальнейшую регулировку стекла. Дополнительно к этому можно ослабить винты кассеты стеклоподъемника и сдвинуть вниз заднюю часть кассеты.

Отрегулируйте вертикальный упор
Если верхняя часть стекла входит в направляющий молдинг недостаточно глубоко, необходимо отрегулировать вертикальный упор. Убедитесь, что нижний край стекла не отходит наружу.Тонкое стекло может устанавливаться в раме не так герметично, как толстое стекло, и пропускать больше шума. Это может стать причиной раздражающего шума. Для устранения этого шума можно установить более толстое (4,0 мм) стекло.В автомобилях с нижеуказанными номерами шасси установлены 4,0 мм стекла. В автомобилях с меньшими номерами шасси установлены 3,1 мм стекла. См. номер детали в Каталоге запасных частей.

Регулировка положения закрывания/открывания
Убедитесь, что механизм стеклоподъемника надежно зафиксирован.Убедитесь, что салазки закреплены и не повреждены.В случае повреждения замените салазки на новые, номер детали 9152606-1.Выньте предохранитель А.Отрегулируйте механизма стеклоподъемника.Замена салазок механизма стеклоподъемника, Бюллетень по обслуживанию 83811.

Меры по устранению шума ветра от задней двери

Убедитесь, что изоляция расположена на20 ммниже кромки панели у заднего сиденья, см. иллюстрацию.Если изоляция отсутствует, поставьте новую. Поставьте изоляцию, номер детали 9132772-6, слевойстороны и изоляцию, номер детали 9132773-4 справойстороны.

Меры по устранению шума ветра от заднего сиденья

Дополнительная информация приводится в:Замена подушки заднего сиденья, Бюллетень по обслуживанию 85804.Проверьте наличие изоляции, номер детали 9182256-9, на полу под подушкой заднего сиденья.Если изоляция отсутствует, поставьте новую. Номер детали 9182256-9.

Поставьте усиливающий пистон, номер детали 9136314-3, на внутреннюю часть напольного крепления. Задвиньте пистон сбоку к середине напольного крепления.

Шум снаружи

Проверьте:

• обеспечивают ли дверные уплотнители хорошее уплотнение. Во избежание появления шума ветра, второй уплотнитель должен прилегать к двери во всех местах по ее периметру.
• герметичность клеевого соединения стекла с рамой в двери, продув сжатым воздухом.
• герметичность всех втулок ввода проводов в панели торпедо.
• не является ли источником шума такое внешнее оборудование, как дополнительная антенна, неправильно установленный багажник или капот, незакрепленные детали и т.п.

Меры по устранению шума от шин

Проверьте ширину шинШирокие шины могут быть источником шума, похожего на шум ветра. Сообщите клиенту, что использование более узких шин может снизить уровень шума.
