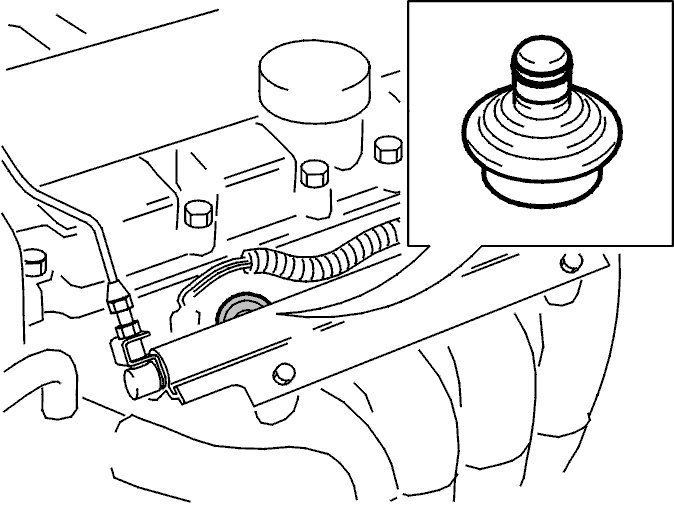

Демпфер пульсаций для ослабления ударных волн в системе впрыска топлива установлен на следующих модификациях двигателей: B5254T и B5254S

Демпфер пульсаций ослабляет ударные волны, возникающие в топливной магистрали при открывании и закрывании форсунок.Эти ударные волны могут вызвать неправильный поток топлива при определенных частотах вращения коленчатого вала.Неисправный демпфер пульсаций может вызвать проблемы во время езды, а также могут быть зарегистрированы коды неисправности, если водить автомобиль с несправным демпфером пульсаций.Эта неисправность может также повлиять на нагреваемые датчики кислорода.Демпфер пульсаций состоит из подпружиненной диафрагмы.

Опорожните систему впрыска топлива

Опорожните систему впрыска топлива до того, как заменить демпферы пульсаций.

• Слейте топливо из топливной системы согласно:Опорожнение топливной системы.

Помните об огнеопасности и соблюдайте абсолютную чистоту при работе с компонентами системы впрыска топлива.Подложите бумагу для впитывания пролившегося топлива.

Снятие

Снимите:

• крышку топливной магистрали.
• разъемы форсунок.
• зажимы топливопровода.

Установка держателей

Установите:

• держатели🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-на форсунках.
• вожмите держатель и убедитесь, что он плотно сидит на форсунке.
• вверните регулировочный винт так, чтобы контактная пластина коснулась топливной магистрали, затем поверните его еще наполовину оборота.

Снятие топливной магистрали

Снимите:

• винты, удерживающие топливную магистраль.Поднимите топливную магистраль с форсунками.
• снимите топливную магистраль с топливопровода, повернув ее приблиз. на90°и оттянув ее от топливопровода. Подложите под соединитель бумагу для впитывания пролившегося топлива.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.

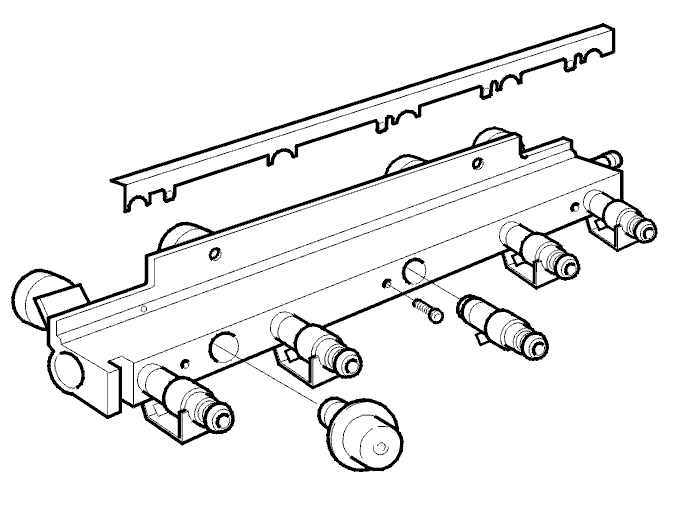

Снятие демпфера пульсаций

Снимите:

• винты, удерживающие крепежную направляющую на топливной магистрали.
• крепежную направляющую.
• демпфер пульсаций.

Установка нового демпфера пульсаций

• Смажьте уплотнительное кольцо нового демпфера пульсаций тонким слоем вазелина.
• Установите новый демпфер пульсаций.
• Снимите держатели со всех форсунок.
• Установите крепежную направляющую.Вытяните сопла форсунок на несколько миллиметров из топливной магистрали, чтобы установить крепежную направляющую.
• Затяните крепежную направляющую на топливной магистрали.

Установка

Установите:

• топливную магистраль на впускной коллектор.
• новые винты и затяните до10 Н·м.
• зажимы топливопровода.
• разъемы форсунок.Убедитесь, что каждый разъем имеет резиновое уплотнение.
• крышки топливной магистрали и шкива дроссельной заслонки.

Заведите двигатель и проверьте на наличие утечек топлива.
