Демпфер поворота, установка

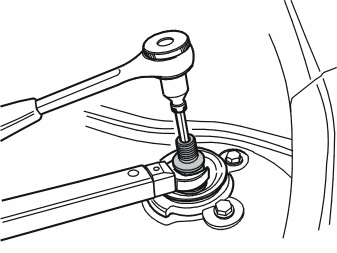

Демонтаж гайки

Относится только к S60 и S80:Наклоните вперед спинку заднего сиденья.Снимите:

• зажим и отогните боковую панель отсека багажника в её переднем крае
• изоляция шума
• гайка глушителя, верхнее крепление.

Пользуйтесь втулкой 999 5500 и ключом Torx в качестве упора.Относится только к V70:Снимите:

• передний напольный люк
• изоляция шума
• гайка глушителя, верхнее крепление.

Пользуйтесь втулкой 999 5500 и ключом Torx в качестве упора.

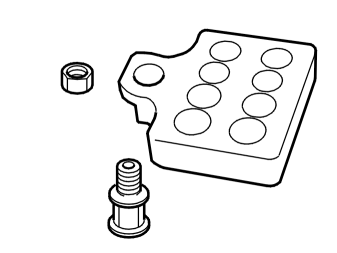

Описание сервисного набора

Сервисный набор состоит из втулочных гаек, двух амортизаторов поворота и двух гаек.

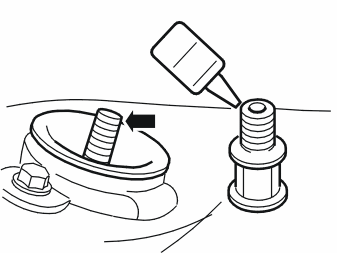

Нанесение фиксатора резьбы

Нанесите полосу средства для фиксации резьбы на резьбу амортизатора. При установке новой гайки втулки, следует нанести также полосу фиксатора резьбы на наружную резьбу втулочной гайки.

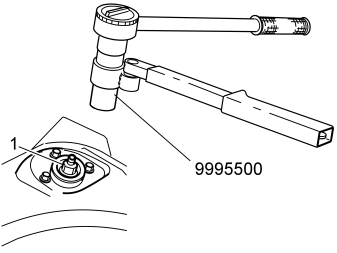

Установка втулочной гайки

Вставьте втулочную гайку.Пользуйтесь ключом Torx в качестве упора. Момент затяжки 60 Нм.

Установка демпфера поворота

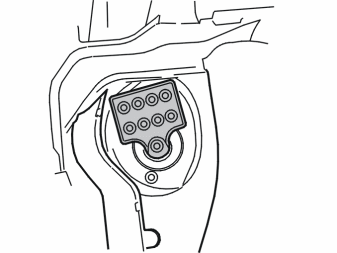

Относится только к V70:На иллюстрации показано в каком положении должен быть установлен демпфер поворота на V70. Для осуществления установки см. следующий шаг.

Установка демпфера поворота, продолжение

Установите демпфер поворота на втулочной гайке.

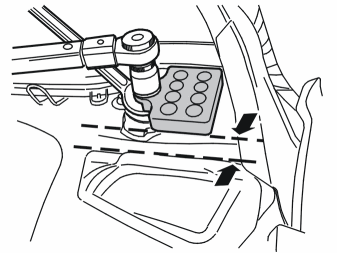

Примечание: На S60 и S80 короткая сторона демпфера поворота должна быть параллельна краю напольного люка, см. иллюстрацию.

Нанесите полосу фиксатора резьбы на резьбу втулочной гайки.Установите на место гайку. Пользуйтесь упором на втулочной гайке. Момент затяжки 150 Нм.Установите на место боковую панель и напольные люки.
