Демонтаж и/или установка сервонасоса, автомобили с бензиновым двигателем

Снимите многодорожечный клиноремень с сервонасоса

Поверните винт на натяжителе ремня по часовой стрелке.Снимите многодорожечный клиноремень с насоса и положите его в сторону.

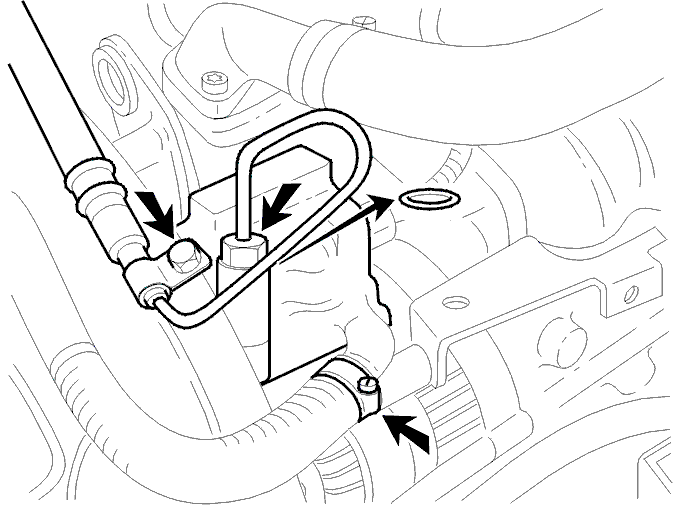

Снимите маслопровод и шланг с сервонасоса.

Примечание: Используйте лейку и чистые тряпочки, чтобы собрать масло.

Освободите зажим и снимите шланг питания с насоса; дайте маслу вытечь.Уберите кронштейн зажима.Открутите гайку и снимите шланг.Снимите кольцо круглого сечения.Закройте отверстия пробками.

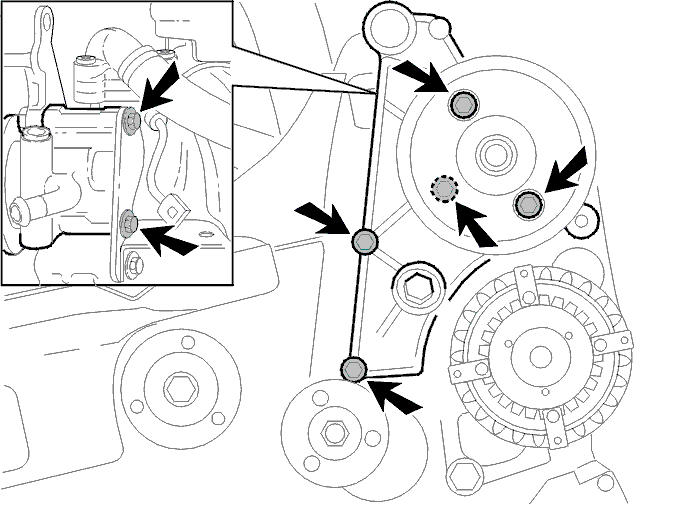

Снимите сервонасос

Снимите:

• три винта через выемку в ременном шкиве.
• крепеж
• два винта на задней стороне насоса
• достаньте насос между двумя креплениями.

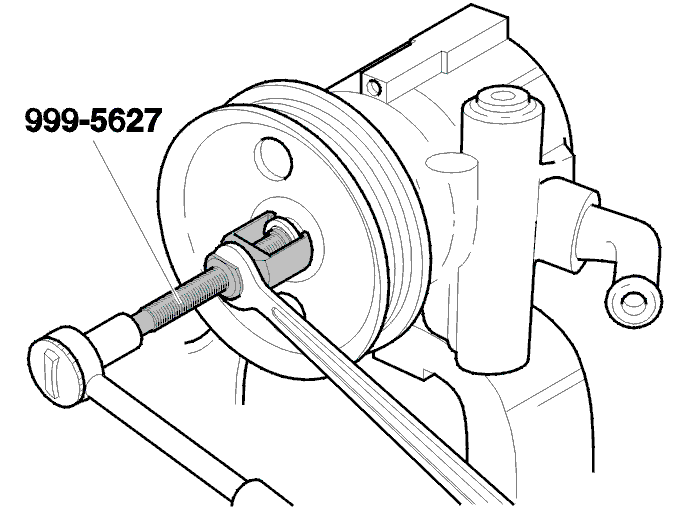

Снимите ременной шкив с сервонасосом

Установите насос в тисках.Подсоедините специальный инструмент 🔧 AVDRAGARE (REMSKIVA SERVOPUMP-ZF/SAGINAW) 200-V40 и снимите ременной шкив с насоса.

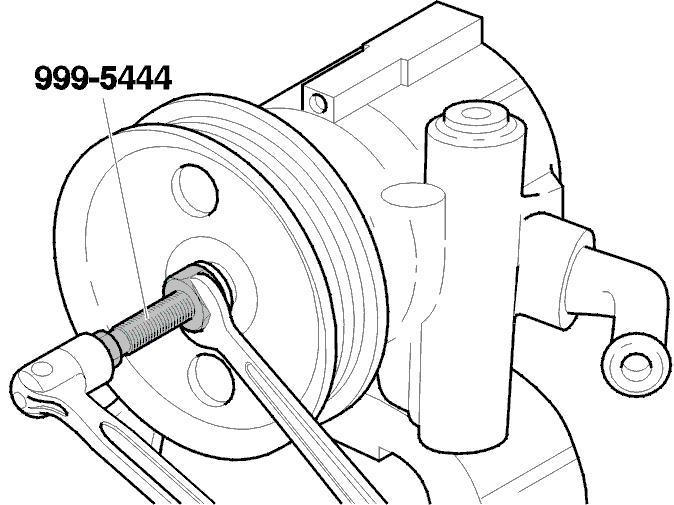

Установите ременной шкив на сервонасосе при помощи специального инструмента 999 5444

Масло в оси насоса.Установите шкив.Прижмите на ось на дне при помощи специального инструмента 🔧 PRESSVERKTYG (MONT-REMSKIVA) SAGINAW.Наружная сторона ременного шкива должна быть в одной плоскости с концом оси.

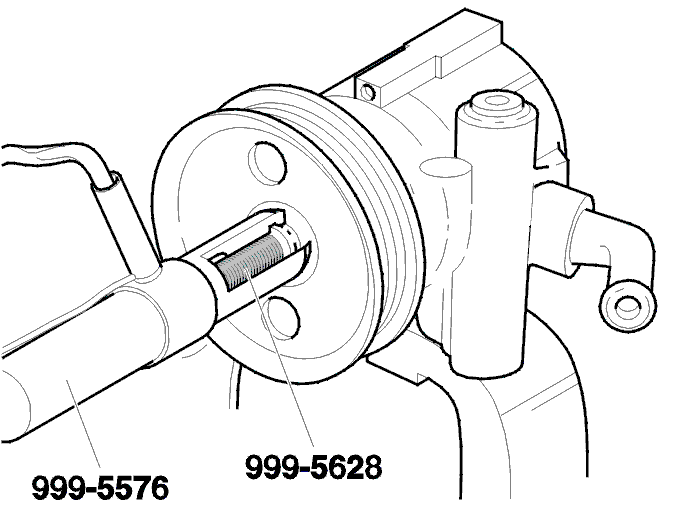

Установите ременной шкив на сервонасосе при помощи специального инструмента 999 5576/США 999 2615

Установите винт в вал насоса.

Примечание: Используйте винт с правильной резьбой.

Откройте кран.Подсоедините специальный инструмент 🔧 PRESSVERKTYG(REMSKIVA SERVOPUMP-ZF/SAGINAW)200-V40 на:относится только к США: 🔧 HYDRAULUTRUSTNING (INGÅR -2610 DRAGCYL/-2611 PUMP)инструмент для сжатияотносится к прочим: 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575).Закройте кран.Смажьте ось насоса и прижмите ременной шкив на ось.Подсоедините специальный инструмент 🔧 PRESSVERKTYG(REMSKIVA SERVOPUMP-ZF/SAGINAW)200-V40 над:относится только к США: 🔧 HYDRAULUTRUSTNING (INGÅR -2610 DRAGCYL/-2611 PUMP)инструмент для сжатияотносится к прочим: 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575)и зафиксируйте его позади головки винта.Прижмите ременной шкив на ось, пока наружный край не будет находиться в одной плоскости с осью насоса.

Установите сервонасос

Установите насос.

Примечание: Освободите задние крепежные винты, если насос не подходит между креплениями.

Установите крепление и смонтируйте три винта на передней стороне усилием руки.Установите два задних винта.Установите крепления соединения на нижнем винте.Затяните все винты с усилием в 25 Нм.

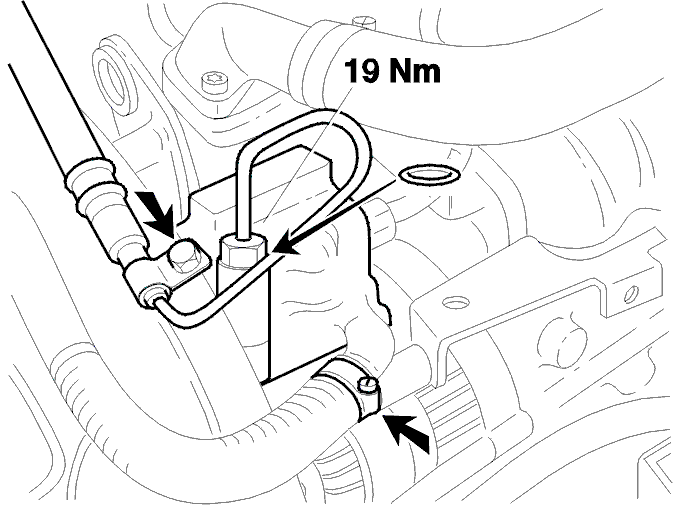

Установите маслопровод и шланг на сервонасосе.

Установите новое кольцо круглого сечения и подсоедините трубу к насосу усилием руки.Затяните кронштейн зажима.Затяните гайку до 19 Нм.Подсоедините впускной шланг к насосу.Используйте зажим шланга.

Установите многодорожечный клиноремень на сервонасосе

Очистите ременной шкив.Установите многодорожечный клиноремень на место.Натяните натяжитель ремня и снимите стопорный штифт.Проверьте, чтобы ремень передвигался свободно.

Заполните систему сервоусиления и прокачайте систему

Заполните масляную емкость сервосистемы и прокачайте систему.Затяните ручной тормоз и запустите двигатель.Поверните ручку между конечными положениями несколько раз.Проверьте, чтобы функция правильно работала и чтобы не было утечки.Проверьте уровень масла и, при необходимости, долейте.

Примечание: Масло системы сервоусиления, качество ATF F,G, Dexron D/E Ford Mercon
