Декоративная панель, центральная панель (2007, 2008)

Снятие среднего кронштейна

• Снимите панель за средним кронштейном. Она установлена с четырьмя скрытыми зажимами.

Освободите окантовку вокруг дисплея и медиаплеера:

• С помощью небольшой отвертки вдавите запорный крюк в один из верхних углов окантовки. Осторожно отсоедините окантовку на этой же стороне с помощью пластмассового фальцножа.

Примечание: Не повредите панель и приборный щиток.
- Проделайте то же самое с другой стороны.

Подсказка: Если панель трудно освободить, прижмите ее снова с обеих сторон и повторите процедуру с начала на другой стороне.
- Откиньте обрамление. Чтобы снять, потяните вверх.

• Снимите модуль управления информационно-развлекательной системы (ICM). Он крепится двумя скрытыми зажимами.

Подсказка: Возьмитесь обеими руками и вытяните модуль управления из среднего кронштейна.

Снимите:

• два разъема от модуля управления информационно-развлекательной системы (ICM).

• Освободите панель, потянув ее осторожно в сторону.

• Сложите подлокотник туннельной консоли и снимите защитную крышку.

• Выверните винты.

Касается только C70

• Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

Касается только C70

• Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

Касается только C70

• Снимите задний держатель кружек из заднего туннельного отсека, поддев передний край и вдавив две защелки.

Касается только C70

• Выверните винты.

Касается только C70

• Снимите заднее туннельное отделение. Для этого вытяните его вверх/назад так, чтобы он освободился от фиксаторов.

• Демонтируйте передний отсек для хранения, отогнув его в переднем крае с помощью гладилки, и выньте его.

• Осторожно поднимите предохранительную защелку в переднем крае туннельной консоли.

• Потяните кронштейн назад примерно на 20 мм.

• Выверните винты.

Снимите:

• винты.
• центральный блок.

• Выверните винты.

• Отсоедините большой разъем (или заглушку) в переднем крае туннельной консоли.
• Выньте консоль и поверните ее верх и вниз.
• Вдавите защелки на выключателе (или заглушке) и снимите.

• Осторожно отделите панель, используя гладилку. Убедитесь, что она отделяется везде.

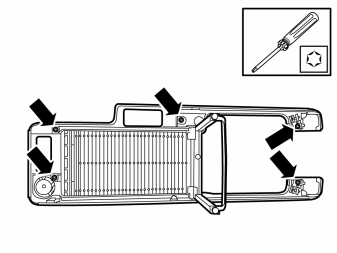

• Выверните пять винтов.

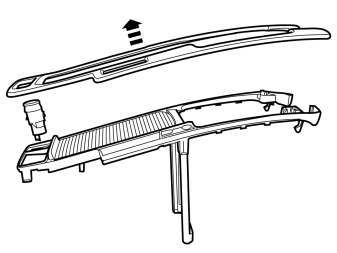

• Отделите декоративную панель от нижней секции.
• Возьмите новую декоративную панель из комплекта и прикрепите к нижней части.
• Перенесите гнездо 12 В и выключатель (или заглушку) на новую декоративную панель.

Касается автомобилей с деревянной декоративной панелью или где были перенесены существующие отсеки для хранения

• Возьмите передний отсек для хранения и установите его.

• Возьмите боковой отсек для хранения и установите его.

Установите на место:

• два задних винта под подлокотником.
• туннельную консоль и большой контактный разъем.
• винты центрального блока - два верхних и два нижних.
• протолкните консоль вперед, чтобы стопорные выступы зафиксировались.
• панель у ручного тормоза.
• три винта и крышку под подлокотником.
• передний отсек для хранения.
• модуль управления информационно-развлекательной системы (ICM) с контактными разъемами, винтами и панелью.
• панель за средним кронштейном.

Касается только C70:

• задний туннельный отсек с его винтами.
• держатель кружек.
• подушку заднего сиденья.
