Декоративная панель Centerstack

• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Осторожно отогните и освободите по кругу панель воздушного дефлектора. Она закреплена пятью зажимами по сторонам и наверху, а также четырьмя крепежными крючками за нижний край.

• Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

A

• Вставьте небольшую отвертку в щель медиапроигрывателя. Вдавите внутреннюю стопорную дужку и осторожно с помощью гладилки отогните коробку сначала с одной, а затем с другой стороны и снимите медиапроигрыватель.

В

• Удалите четыре винта с верхнего края панели.

• Снимите панели туннельной консоли с обеих сторон. Изнутри они закреплены семью зажимами.

• Нажатием введите стопорные собачки на защитной крышке, опустите её и снимите.

• Удалите винт внутри панели.

• Удалите три остающиеся винта с задней стороны центральной консоли.

• Отогните в сторону коврик на полу на левой стороне консоли туннеля.

• Снимите зажим жгута проводов от туннельной консоли.
• Отсоедините контактный разъем от ССМ.

Автомобили с клавиатурой для CCD

Применимо к автомобилям с автоматической коробкой передач

Применимо к автомобилям с автоматической коробкой передач

• Отсоедините механизм блокировки передач.
• Переведите рычаг переключения передач в положение "D".

A

• Осторожно отогнув, снимите панель центральной консоли. Начинайте с обеих сторон заднего края. Панель крепится двумя зажимами на длинной стороне и четырьмя стопорами вокруг панели рычага переключения передач, а также двумя стопорами по сторонам наверху.
• Приподнимите панель и убедитесь, что все провода свободны от рычага переключения передач и компонентов туннельной консоли, и после этого выньте панель.

В

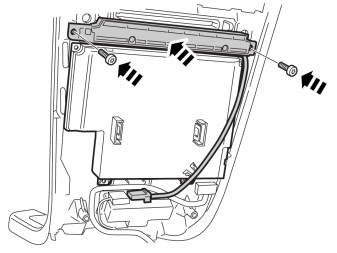

• Освободите винты и контактный разъем для клавиатуры и снимите ее.

A

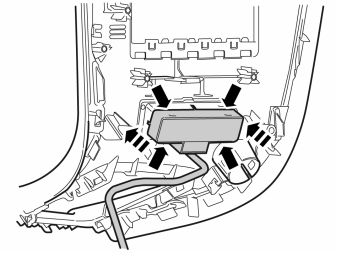

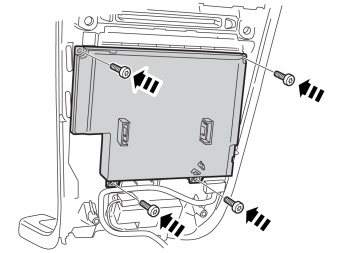

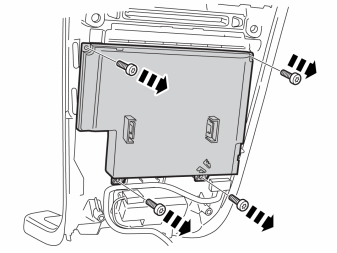

• Удалите четыре болта ССМ.
• Вытяните его немного, освободите зеленый контактный разъем внизу и отложите его в сторону.

В

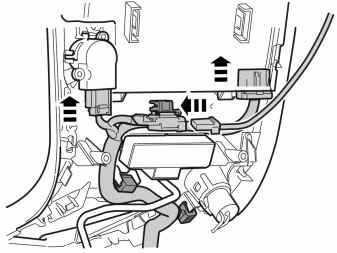

• Отсоедините контактный разъем от датчика.

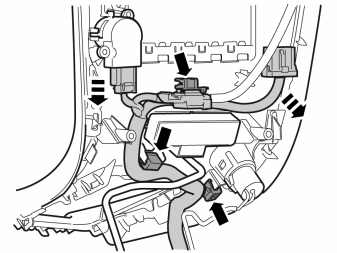

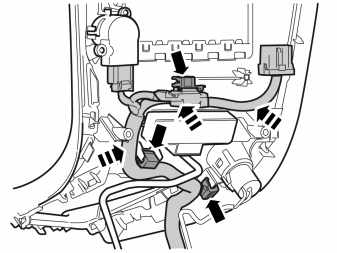

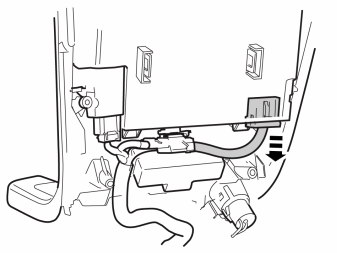

• Отсоедините жгут проводов с зажимом от панели.

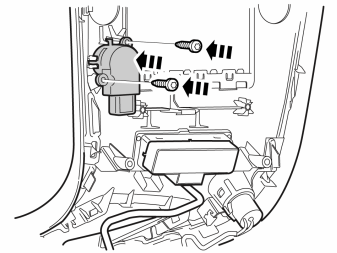

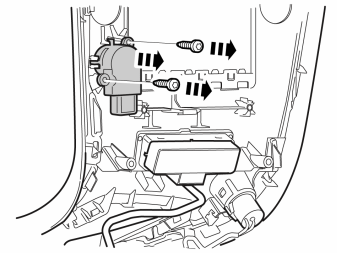

• Снимите винты и снимите датчик.

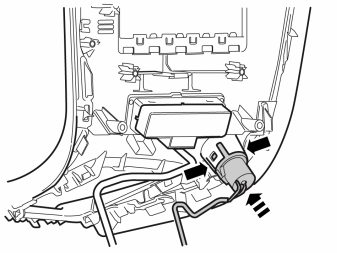

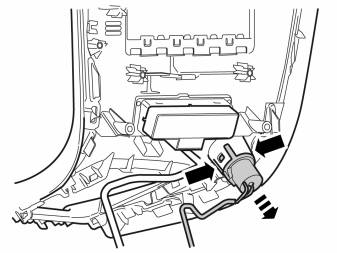

• Осторожно разогните держатель прямо напротив запорных крючков разъема 12 В и выдавите его.

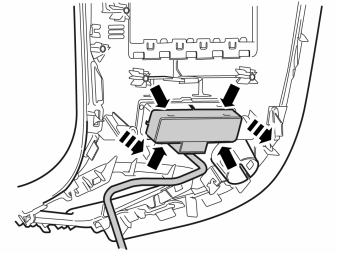

• Осторожно разогните держатель прямо напротив четырех запорных крючков клавиатуры и выдавите ее.
• Отложите панель в сторону.

• Возьмите новую панель из комплекта и прижмите клавиатуру.

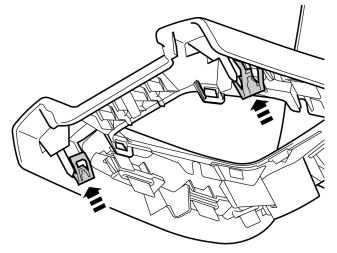

• Возьмите два зажима из комплекта и прижмите их в держатели в заднем крае панели.

A

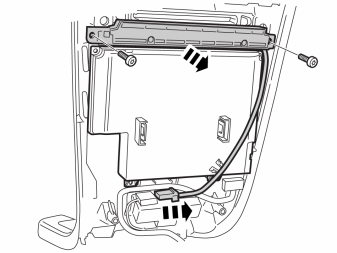

• Возьмите панель с ССМ протяните провода вниз в туннельную консоль.
• Установите верхний край панели и, надавив, закрепите зажимом задний край.
• Надавив, закрепите панель в центральной консоли. Проследите, чтобы все зажимы закрепились.

В

• Подсоедините контактный разъем к свету аварийной сигнализации.

• Надавив, зафиксируйте верхнюю панель. Убедитесь, что все сопла зашли в воздушные каналы приборной панели и все зажимы и стопоры зафиксировались.

• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи
