Декоративная панель

Относится к автомобилям без нагревателя двигателя

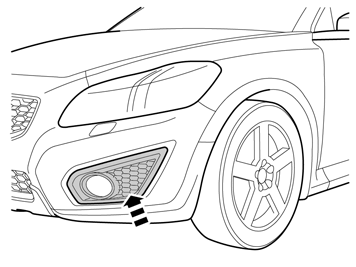

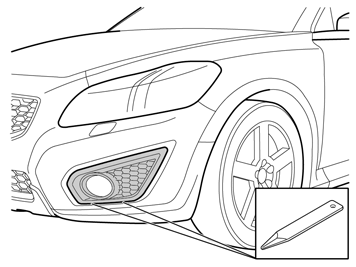

• Осторожно отогните панель в нижнем крае и снимите ее.

Распространяется на автомобили с электрическим нагревателем двигателя.

Касается автомобилей с 4-цил. двигателем

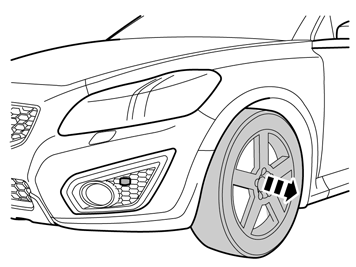

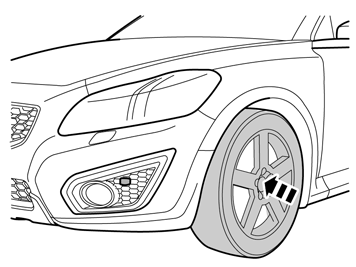

• Снимите левое переднее колесо.

Касается автомобилей с 5-цил. двигателем

• Снимите оба передних колеса.

• Снимите винты и пластиковую гайку в левом подкрыльнике.

Касается автомобилей с 4-цил. двигателем, где установлен электрический нагреватель двигателя

• Снимите стопорную втулку над стыком для провода нагревателя двигателя с левой стороны у штанги на подрамнике.
• Разъедините контактные разъемы.

• Освободите провод с двойного зажима (1) у тормозной трубки и с зажимов вдоль внутренней стороны боковой балки.

• Освободите провод заземления с внешней стороны боковой балки.

• Возьмите ленточный зажим у левой нижней консоли радиатора.

Касается автомобилей с 5-цил. двигателем, где установлен электрический нагреватель двигателя

• Снимите стопорную втулку над стыком для провода нагревателя двигателя с правой стороны у штанги на подрамнике.
• Разъедините контактные разъемы.

Относится к автомобилям для США

• Для автомобилей в США нет стыка на проводе. Вместо этого он отсоединяется у нагревателя двигателя.

• Освободите провод с двойного зажима на тормозной трубке с правой стороны в моторном отсеке.

• Снимите ленточный зажим, крепящий провод у жгута проводки в самом верху в моторном отсеке.

• Освободите провод с зажимов вдоль листового края в задней части моторного отсека.

• Освободите провод с двойного зажима у тормозной трубки в верхнем крае стенки торпеды на левой стороне.

• Освободите провод с двойного зажима (1) у тормозной трубки и с зажимов вдоль внутренней стороны боковой балки.

• Освободите провод заземления с внешней стороны боковой балки.

• Снимите ленточный зажим у левой нижней консоли радиатора.

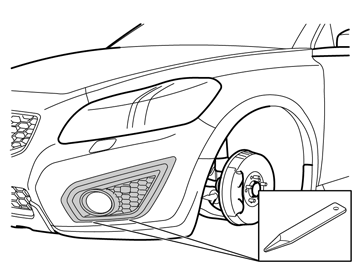

• Осторожно отогните панель в нижнем крае и снимите ее.

• Снимите панель и провод с кожуха бампера.
• Снимите провод с панели.

Относится ко всем моделям

• Увеличьте маркировки на внутренней стороне панели.

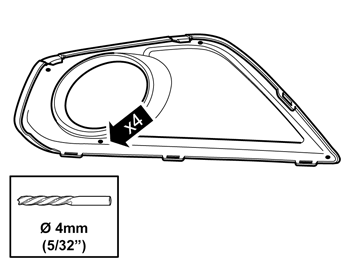

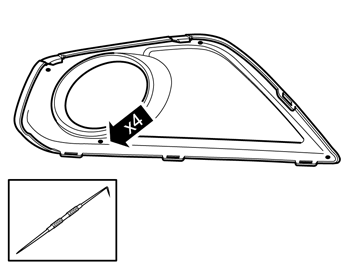

• Просверлите четыре отверстия согласно маркировкам.

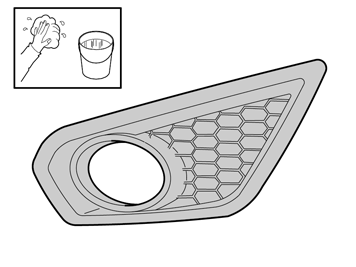

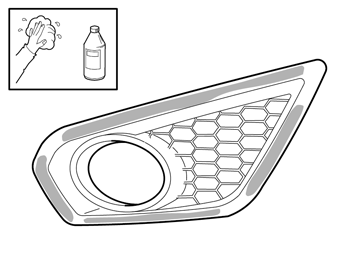

• Промойте внешнюю сторону панели с помощью изопропанола напротив того места, где располагается крепежная лента на новой панели.

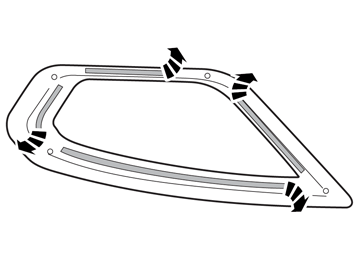

• Снимите защитную ленту с новой панели.

• Прижмите распорные шайбы вокруг трех штифтов на новой панели.

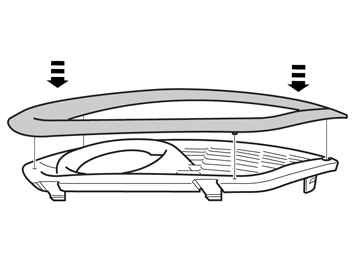

• Введите вниз штифты новой панели в отверстия старой и прижмите ее. Надежно прижмите напротив того места, где находится крепежная лента.

Примечание: Расположите панель на подложке, которая не повреждает ее при прижатии стопорных шайб.

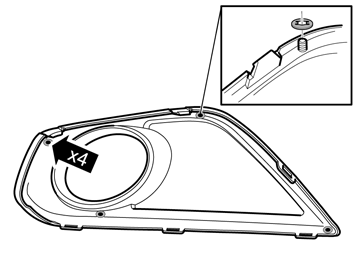

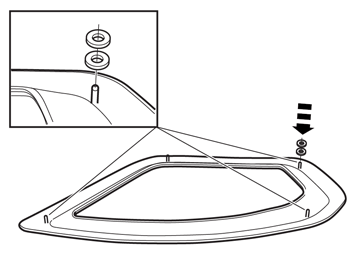

• Возьмите четыре стопорные шайбы и прижмите их на четыре штифта. Используйте небольшую гаечную втулку с втулочным удлинителем, чтобы прижать стопорные шайбы.

Относится к автомобилям без электрического нагревателя двигателя

Распространяется на автомобили с электрическим нагревателем двигателя.

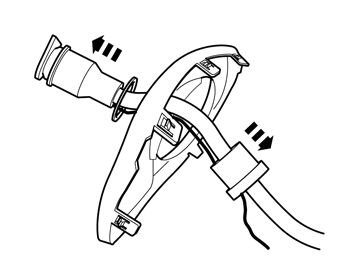

• Проденьте провод для нагревателя двигателя. Обязательно поверните контакт, чтобы стороны крышки были параллельно с пластинами в панели и чтобы крышка открывалась с левой стороны панели (рис. В).
• Закрепите контакт.

• Введите провод через отверстие для панели.

• Установите на место и зажмите снятые провода для нагревателя.

Момент затяжки:

1. Шаг 1: Колесо к ступице, 20 Нм
2. Шаг 2: Колесо к ступице, 110 Нм.

• Повторите соответствующие пункты для другой декоративной панели.
