Декоративная накладка, воздухозаборник

• Снимите три зажима, для этого, сжав фиксаторы, выньте зажимы.

Примечание: Возьмите кусок шланга для омывания. Сделайте на нем узел и установите его на насосе для омывания во избежание разливания, когда шланг будет отсоединяться.

• Отогните назад подкрыльник.
• Отсоедините контактный разъем и шланг омывания фар под высоким давлением.
• Закройте выпуск на шланге для омывания.

• Отогните назад подкрыльник.
• Отсоедините контактный разъем изнутри воздухоотражателя.

Подсказка: Эту операцию следует выполнять вдвоем.

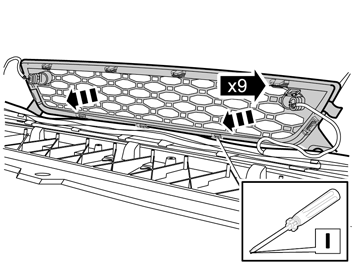

• Освободите нижнюю решетку, отжав стопорные крючки от решетки.

Примечание: Будьте аккуратны с измерением.

• Подвесьте кожух бампера на автомобиле для облегчения проделывания отверстий.

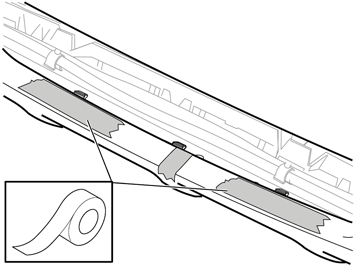

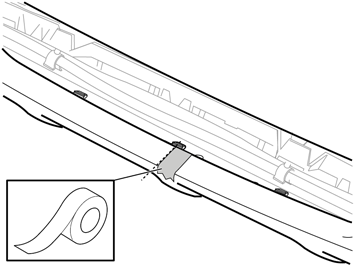

• Расположите полосу клейкой ленты в центре среднего крепежного крюка для нижней решетки. Убедитесь в том, чтобы она находилась непосредственно в продольном направлении автомобиля.

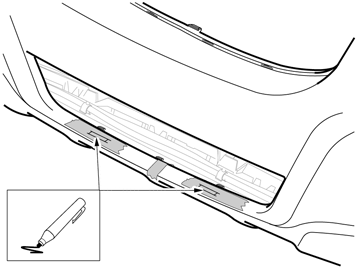

• Расположите две длинные полосы клейкой ленты, начиная с внешних краев, на крепежные крюки решетки.

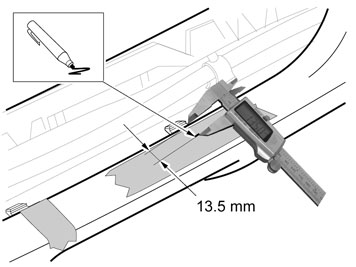

• Теперь отмерьте расстояние 13,5 мм с внутренней стороны одного из внешних крепежных крючков прямо наружу и отложите его на полосе клейкой ленты. Идите от угла, где начинается крепежный крючок.
• Повторите для другого крепежного крючка.

• Соедините две отметки линейкой и пометьте длинными линиями на полосках клейкой ленты с помощью ручки.

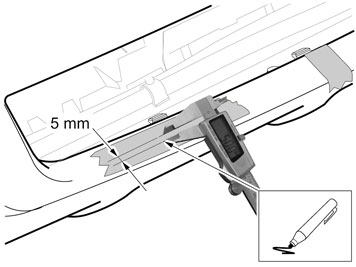

• Отмерьте расстояние 5 мм от недавно сделанной длинной линии и отложите на полосе клейкой ленты.
• Повторите для другой стороны.

• Соедините две отметки линейкой и пометьте длинными линиями на полосках клейкой ленты с помощью ручки.

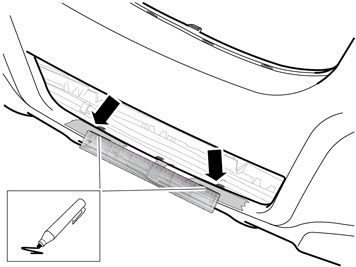

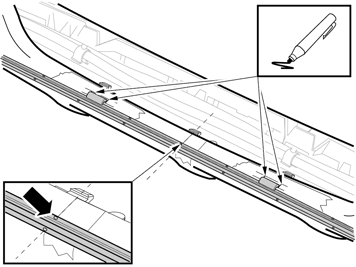

• Возьмите декоративную накладку и подгоните центр ее маркировки, который имеется на внутренней стороне нижнего края, к маркировке клейкой ленты и расположите крепежные штифты накладки у размеченных линий.
• Разметьте с обеих сторон штифтов.

• Соедините последние отметки с остальными линиями, чтобы образовались два прямоугольника.
• Очертите прямоугольники.

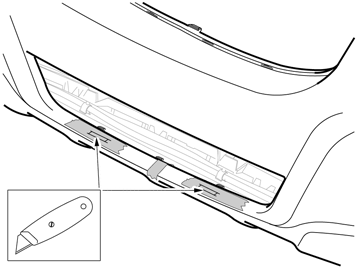

• Вырежьте вдоль прочерченных прямоугольников.
• Удалите опилки.

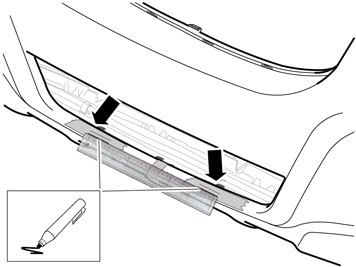

• Возьмите декоративную накладку, поместите ее крепежные штифты в проделанные отверстия и откиньте накладку к кожуху бампера, чтобы отметить отверстия под штифты для стопорных шайб.

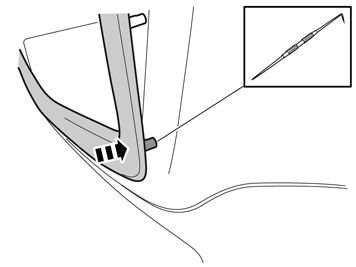

• Сделайте отметки для сверления отверстий под нижние штифты накладки.
• Пометьте в нижнем крае штифта.
• Повторите для другой стороны.

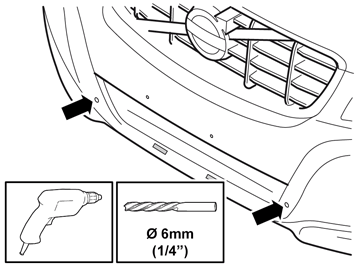

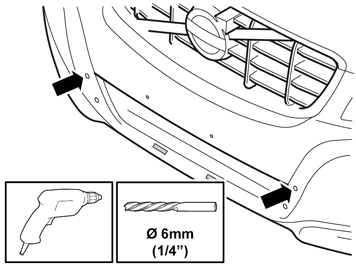

• Просверлите нижние отверстия.

• При необходимости осторожно отрегулируйте отверстия, если штифты входят неправильно.

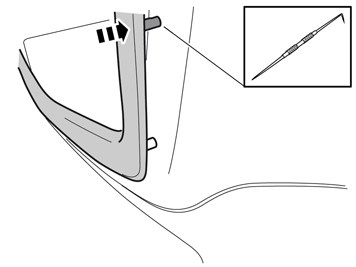

• Сделайте отметки для сверления отверстий под верхние штифты накладки. Пометьте в нижнем крае штифта.

• Просверлите верхние отверстия.

Иллюстрации A и B

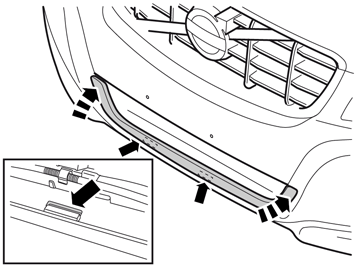

• Возьмите декоративную накладку и закрепите ее в кожухе бампера.
• Проверьте, чтобы накладка легко входила на место и прилегала к кожуху бампера и чтобы штифты не касались краев отверстий.
• При необходимости осторожно расширьте отверстия.

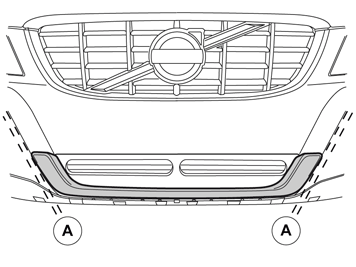

• Проверьте, чтобы размер A был примерно одинаковым с обеих сторон. Также отрегулируйте прямоугольные отверстия, если есть слишком большое отличие.

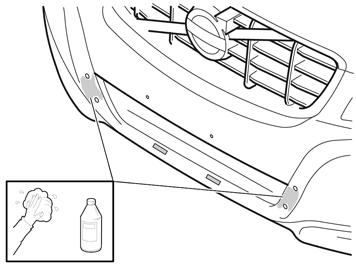

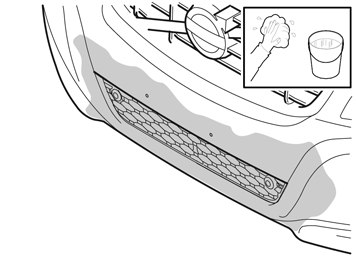

• Тщательно промойте кожух бампера между двумя отверстиями на каждой стороне.
• Вытрите насухо.

• Снимите защитную пленку на крепежной ленте с обеих сторон.

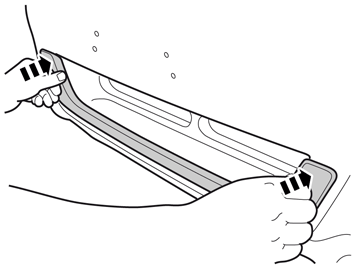

• Возьмите декоративную накладку, поместите ее крепежные штифты в проделанные отверстия и откиньте накладку к кожуху бампера. Проверьте размер A, прежде чем клейкая лента будет прижата в кожухе бампера.
• Поднимите кожух бампера, поверните его передней частью вниз к опоре, которая не повредит ему.

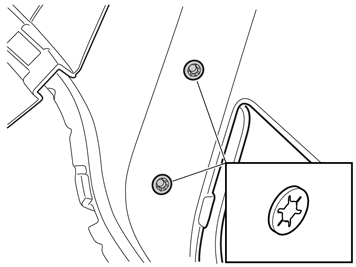

• Возьмите стопорные шайбы и прижмите на штифты. Используйте небольшую втулку с внутренней резьбой и втулочный удлинитель. Установите упор и следите за тем, чтобы не повредить накладку.
• Повторите для другой стороны.

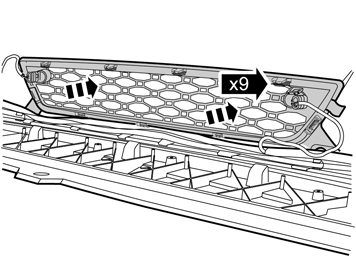

• Установите нижнюю решетку на место.

Подсказка: Эту операцию следует выполнять вдвоем.

• Подсоедините контактные разъемы к возможному противотуманному свету.
• Установите на место кожух бампера и убедитесь в том, что все крепежные крючки зафиксировались.
