Давление в топливной системе, проверка (B4164S3, B4184S11, B4184S8)

Проверка давления топлива

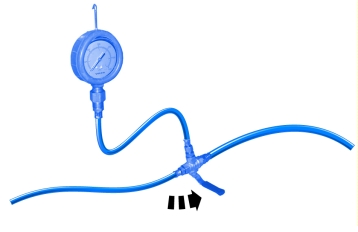

Собрать 🔧 МАНОМЕТР (ДАВЛЕНИЕ ТОПЛИВА) CI,LH,LE🔧 Адаптер (-5011 подсоединение агрегата для опорожнения топливного бака) 999 7213, 999 7214 и 999 7215, как показано на рисунке.Избегать проливания топлива.Подсоединить открытый конец переходника к блоку слива топлива.

Повернуть клапан таким образом, чтобы он показывал на двигатель.

Опорожните топливную систему согласно: Tryckavlastning bränslesystem.

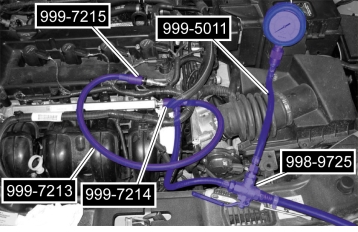

Подсоединить 999 7215 к направляющей топливной линии.

Примечание: Убедиться, что быстросъемное соединение закрылось.

Измерение давления топлива

Примечание: Установить прибор таким образом, чтобы при запуске двигателя было видно перемещение иглы.

Давление должно быть между 3,8± 0,2 атмосфер после включения зажигания. При работе двигателя в системе необходимо поддерживать давление.

Выключите двигатель.

Через 10 минут давление не может быть ниже 3 атмосфер.

Повернуть клапан в положение 2 таким образом, чтобы топливо вышло через сливное оборудование.Снять измерительное оборудование с автомобиля и повесить на место.Заново установить демонтированные детали.
