Датчики колес, задние, замена (2)

Подготовка

• Выключите зажигание
• Поднимите подушку сиденья на заднем сиденье, потянув за ленту
• Сдвиньте ковровое покрытие багажного отсека в сторону
• Снимите колесо.

Снятие разъема датчика колеса

Снимите разъем датчика колеса. См.Снятие разъема датчика колеса.

Заключительные операции

• Откиньте назад ковровое покрытие пола
• Отведите подушку заднего сиденья назад в нужное положение
• Установите колесо. См.Установка колес
• Проверьте функционирование. См.Функциональная проверка

Подготовка

• Выключите двигатель

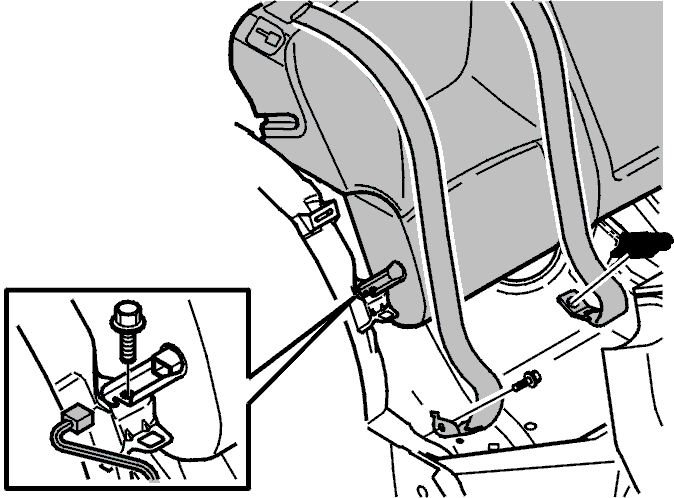

• Снимите боковую спинку заднего сиденья
• Поднимите подушку сиденья на заднем сиденье, потянув за ленту.

• Разъедините разъем на спинке сиденья
• Ослабьте винт спинки сиденья
• Выверните 2 винта ремней безопасности
• Отогните спинку сиденья и вытяните ее из других креплений основания спинки сиденья
• Выньте спинку сиденья из автомобиля
• Отогните вверх звукоизоляционное ковровое покрытие
• Снимите колесо.

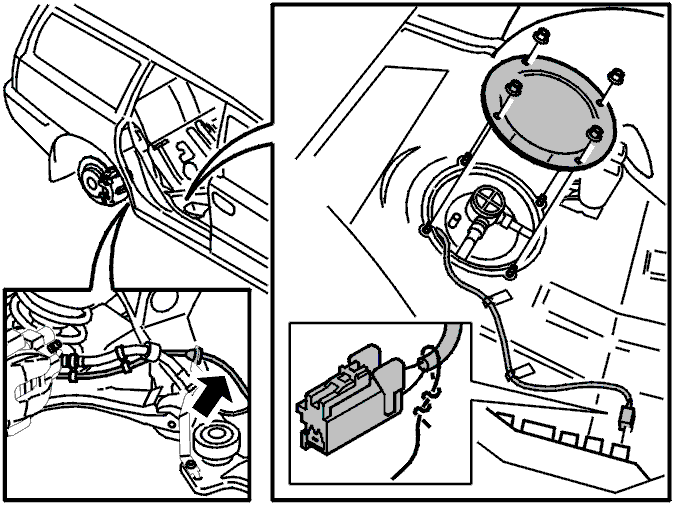

Снятие разъема датчика колеса

• Снимите крышку над топливным насосом
• Разъедините разъем датчика колеса
• Установите свободный кабель на разъем. Потяните кабель снизу между баком и кузовом
• Отсоедините кабель от разъема. Оставьте кабель на месте.

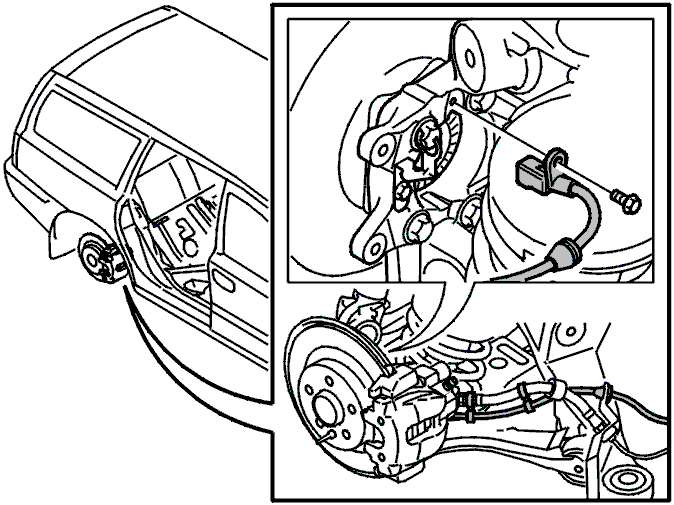

Снятие датчиков колес

Примечание: Передснятием очистите продувкой сжатым воздухом поверхность вокруг датчика.

• Снимите винты крепления датчика. Вытяните датчик
• Отсоедините проводку от тормозного шланга
• Снимите проводку датчика.

Установка датчиков колес

• Очистите место установки датчика, чтобы датчик был правильно расположен относительно импульсного колеса. Используйте мягкую щетку
• Установите проводку датчика колеса. Затяните винт. Затяните до10 Н·м
• Установите проводку на тормозной шланг.

Установка разъема датчика колеса

• Прикрепите новый разъем к свободному кабелю
• Потяните разъем датчика вверх между топливным баком и кузовом к другому разъему
• Отсоедините кабель от разъема
• Подсоедините разъем датчика к имеющемуся разъему
• Поставьте на место крышку топливного насоса.

Заключительные операции

• Отогните звукоизоляционное ковровое покрытие обратно на место
• Заново установите спинку сиденья
• Установите винт. Затяните до50 Н·м
• Подсоедините разъем
• Установите винты и ремни безопасности. Затяните винты в боковой стороне кузова. Затяните до50 Н·м. Затяните винты в полу. Затяните до80 Н·м
• Установите боковую панель спинки сиденья
• Отогните подушку сиденья обратно на место
• Установите колесо. См.Установка колес

Функциональная проверка

• Считайте и сотрите все коды неисправности, зарегистрированные в модуле управления
• Прервите диагностическую функцию посредством выключения зажигания.
