Датчики детонации (KS) (B5204FT, B5204T2, B5234FT)

Применимость

Описание

Датчики KS посылают на ECM сигналы, необходимые для
обнаружения детонации при работе двигателя.ECM использует сигналы KS и датчика CMP для того, чтобы
определить, в каком цилиндре происходит детонация.

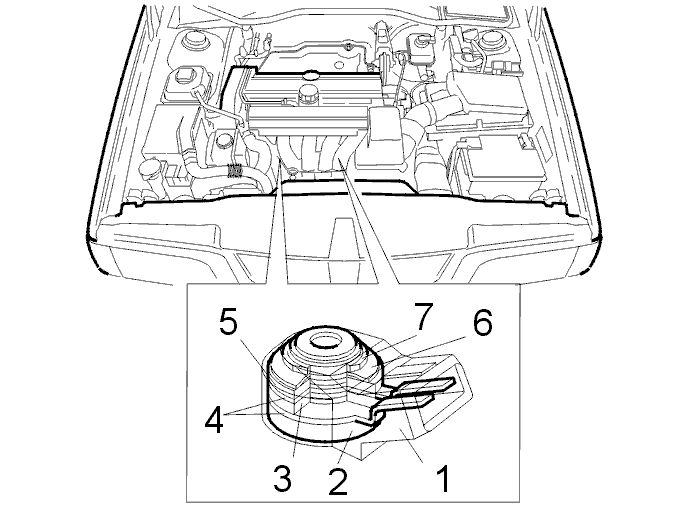

Компоненты

В системе управления двигателем имеются два KS,
каждый из которых состоит из следующих компонентов:

• Корпуса (1)
• Втулки (2)
• Пьезоэлектрического кристалла (3)
• Контактных вставок (4)
• Демпферного груза (5)
• Шайбы (6)
• Гайки (7)

Детонация приводит к возникновению вибрации
блока. Пьезоэлектрический кристалл (3) реагирует на
вибрацию и посылает в ECM сигнал, зависящий от частоты и
амплитуды звуковых волн.Передний KS отвечает за детонацию в цилиндрах 1, 2 и 3, а
задний KS в цилиндрах 4 и 5.Датчики устанавливаются на блоке цилиндров.
