Датчики (1991, 1992)

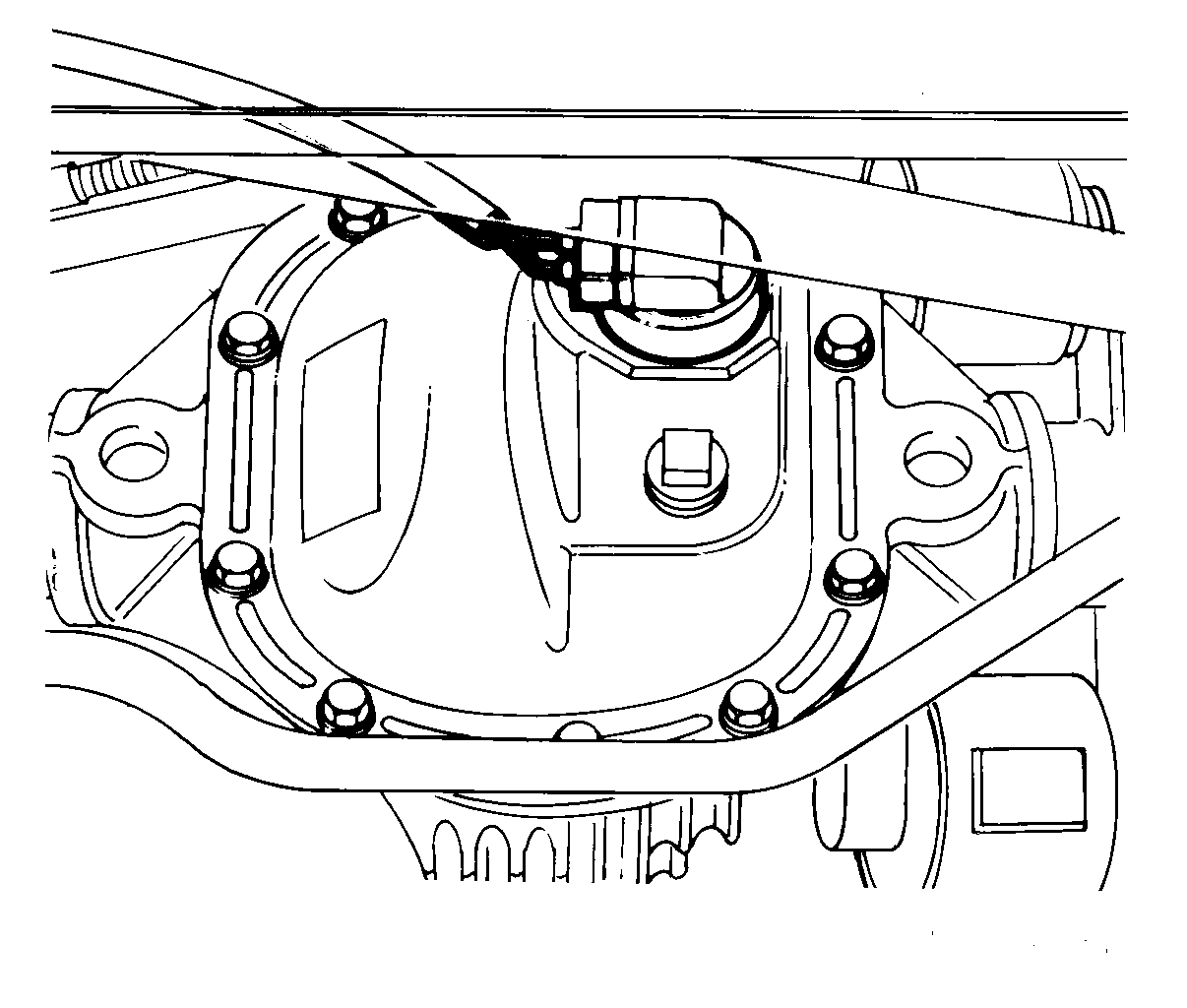

Датчик спидометра, замена, жесткий задний мост

• Срежьте и удалите свинцовую пломбу
• Разъедините разъем
• Выверните датчик.
• Снимите кожух над топливозаправочной трубой (4-дверные) или крышку за аркой левого колеса (5-дверные).
• Вскройте пломбировочную коробку и разъедините разъем
• Отсоедините провод датчика, снимите резиновую втулку и скобы
• Очистите поверхность вокруг датчика и выверните его.
• Замените датчик.

• Приверните новый датчик на свое место
• Проденьте пломбировочную проволоку через разъем, как показано на рисунке.

• Подсоедините разъем к датчику
• Проденьте пломбировочную проволоку через замок на разъеме и закрепите на датчике, как показано на рисунке. См. рисунок.
• Наденьте новую свинцовую пломбу и сожмите при помощи специальных щипцов.
• Поставьте новую пломбировочную коробку и крышку.
• Проверьте.

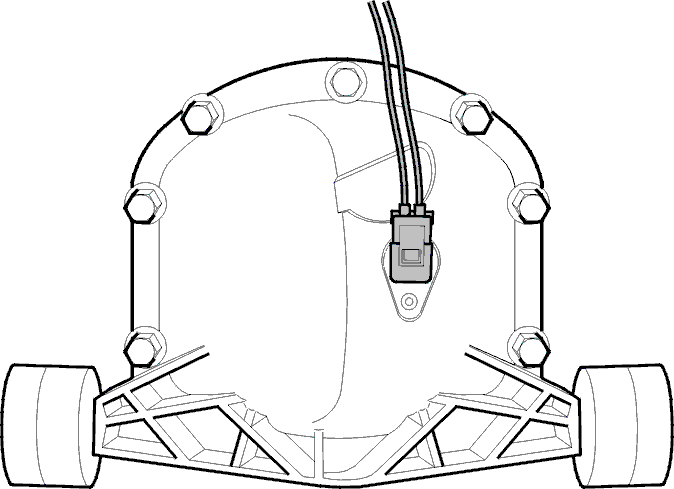

Датчик спидометра, замена 760/780 1988-, задняя подвеска Multi-link 960

Для различных вариантов дифференциала датчик располагается по-разному.

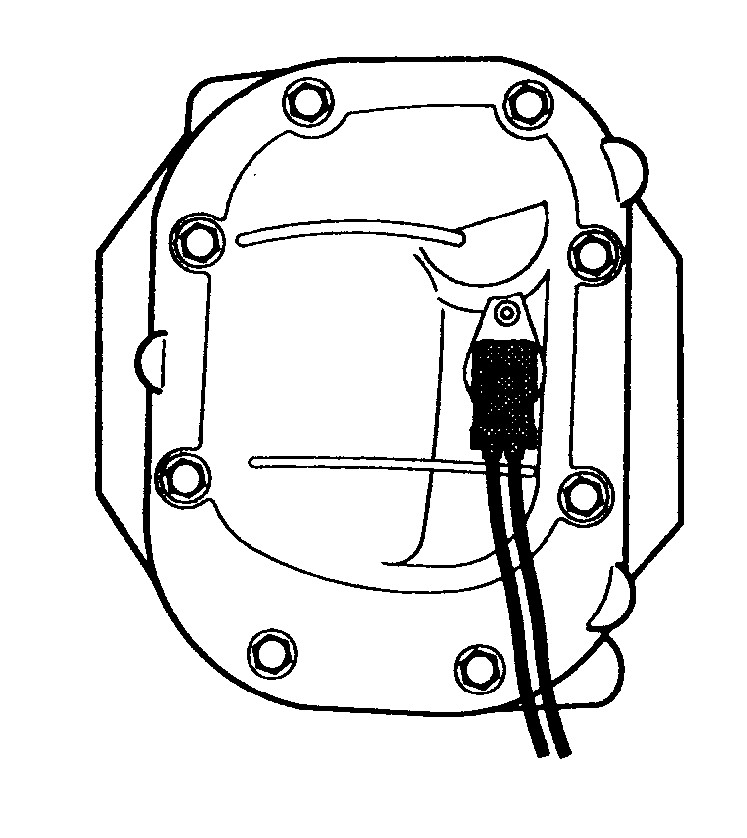

• Снимите кожух над топливозаправочной трубой или крышку за аркой левого колеса
• Вскройте пломбировочную коробку и разъедините разъем
• Отсоедините провод датчика, снимите резиновую втулку и скобы

• Очистите поверхность вокруг датчика и выверните его.
• Установите в обратном порядке. Перед установкой нового уплотнительного кольца смажьте его. Затяните винта при установке датчика моментом 8 - 12 Н·м.

• Поставьте новую пломбировочную коробку и поставьте крышку, как показано на рисунке
• Проверьте.

Датчик спидометра, замена 960 1995-

-Перед заменой датчика необходимо опустить задний мост, чтобы получить доступ к винту крепления датчика. См. Руководство по ремонту: Раздел 6 (65), Задняя подвеска, 900, 1995-.

• Затем перейдите к замена 760/780 1988-, задняя подвеска Multi-link 960.
• Проверьте.

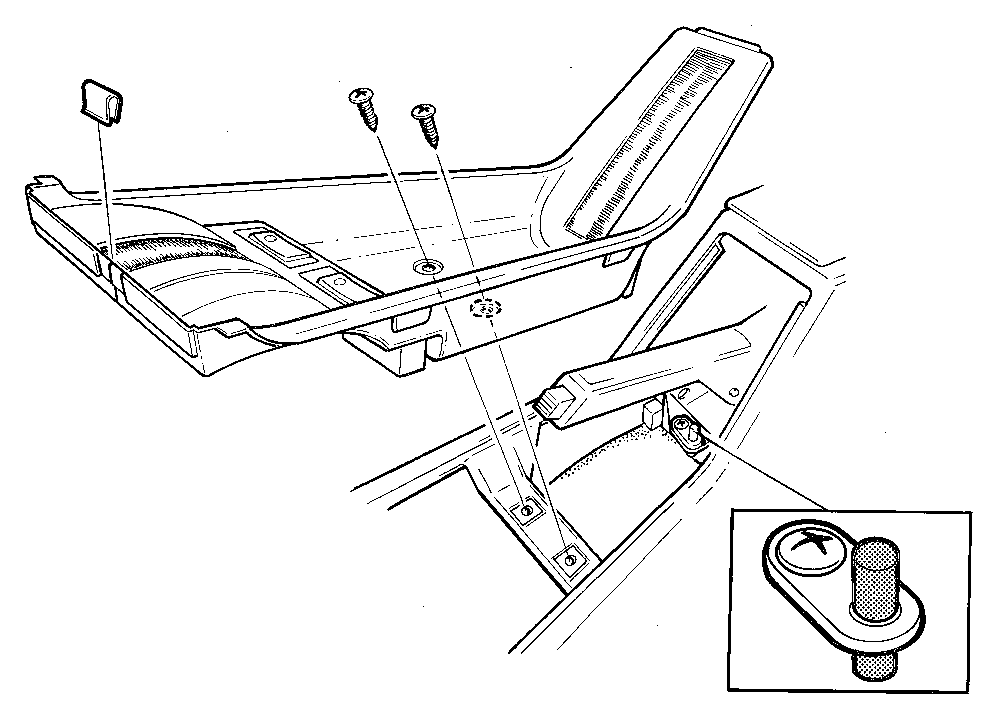

Замена выключателя стояночного тормоза

Между моделями могут быть некоторые отличия, однако в основном процедура следующая:

• Задействуйте стояночный тормоз
• Снимите пепельницу и держатель
• Снимите фиксатор в передней части панели
• Выверните два винта панели
• Снимите панель
• Разъедините разъем
• Выверните винт и снимите выключатель стояночного тормоза
• Замените
• Проверьте функционирование выключателя и контрольной лампы
• Установите в обратном порядке.

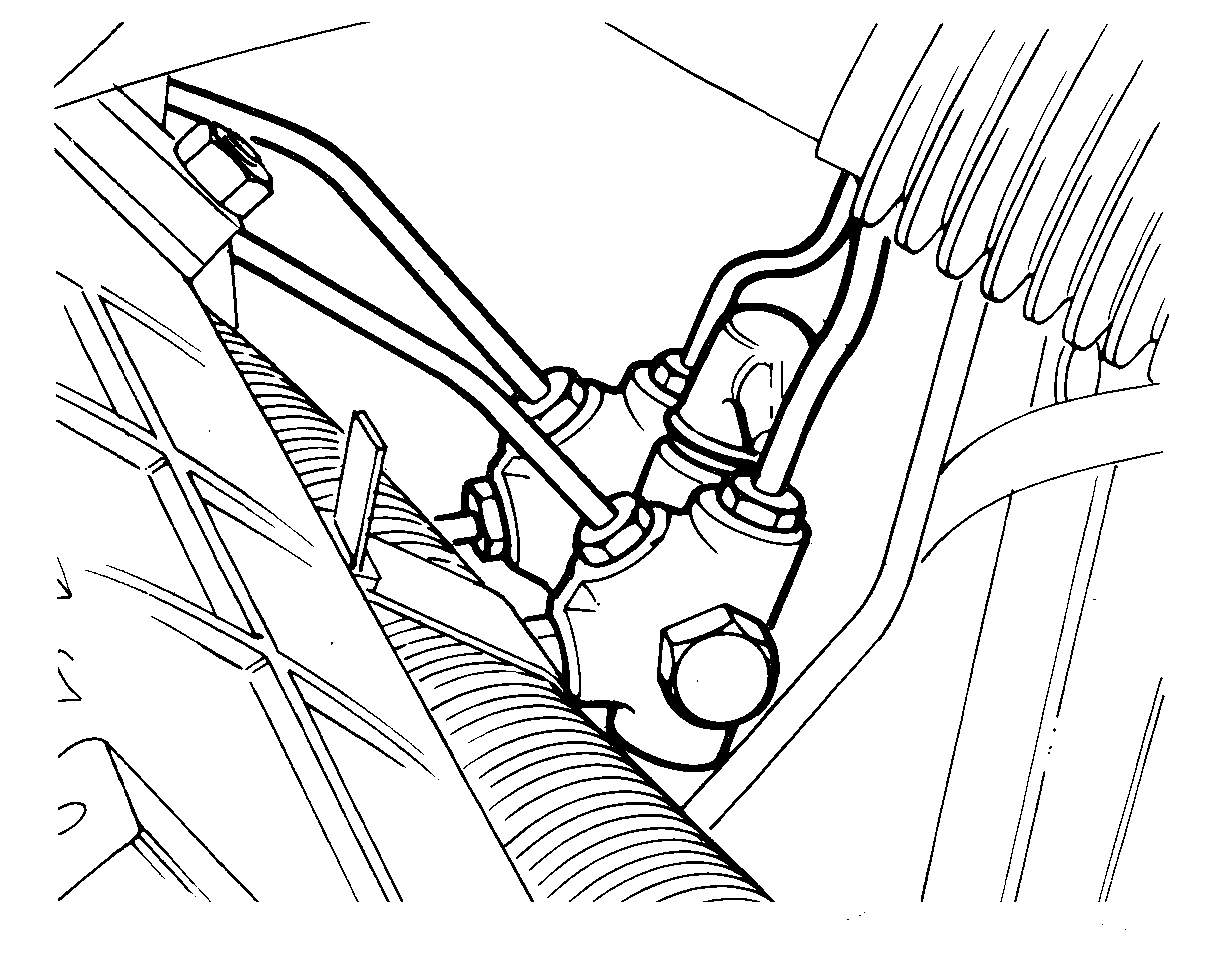

Выключатель сигнальной лампы неисправности тормозов, замена

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите резиновый защитный чехол
• Отсоедините провод от выключателя сигнализатора
• Снимите выключатель
• Замените
• Установите в обратном порядке.
• Проверьте.
• Убедитесь, что сигнальная лампа в комбинации приборов загорается при включении зажигания и гаснет после пуска двигателя.

Выключатель ремня безопасности, замена

• Отсоедините отрицательный провод от аккумуляторной батареи

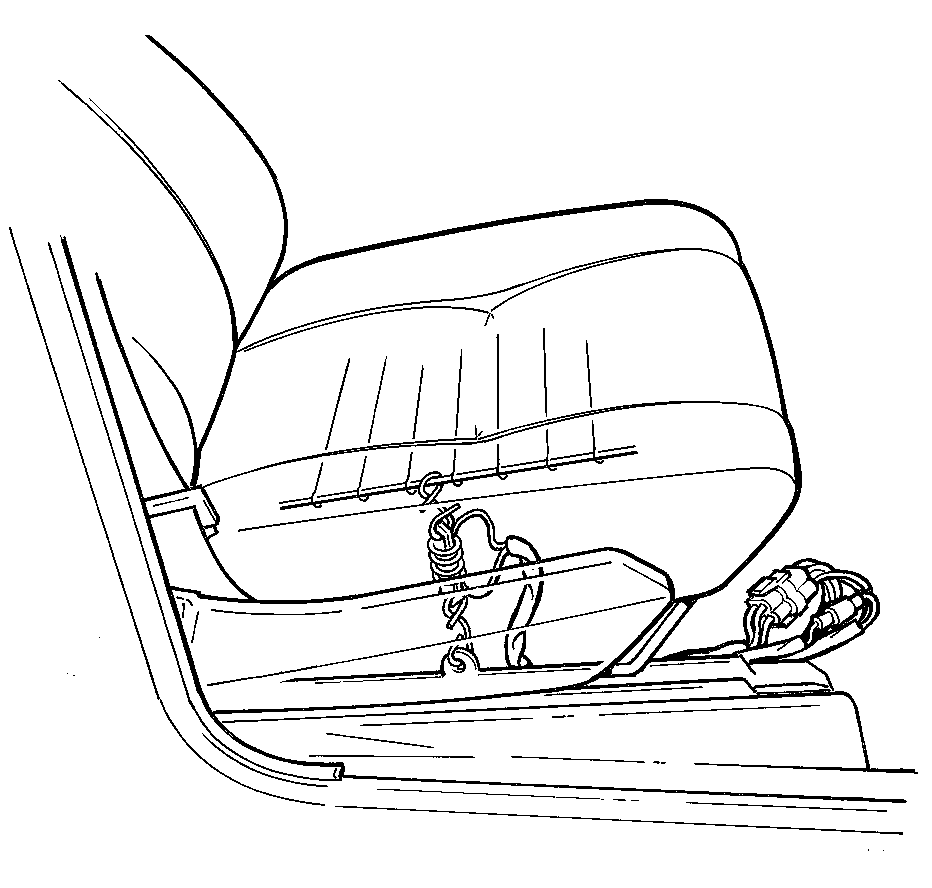

• Отсоедините выключатель под сиденьем

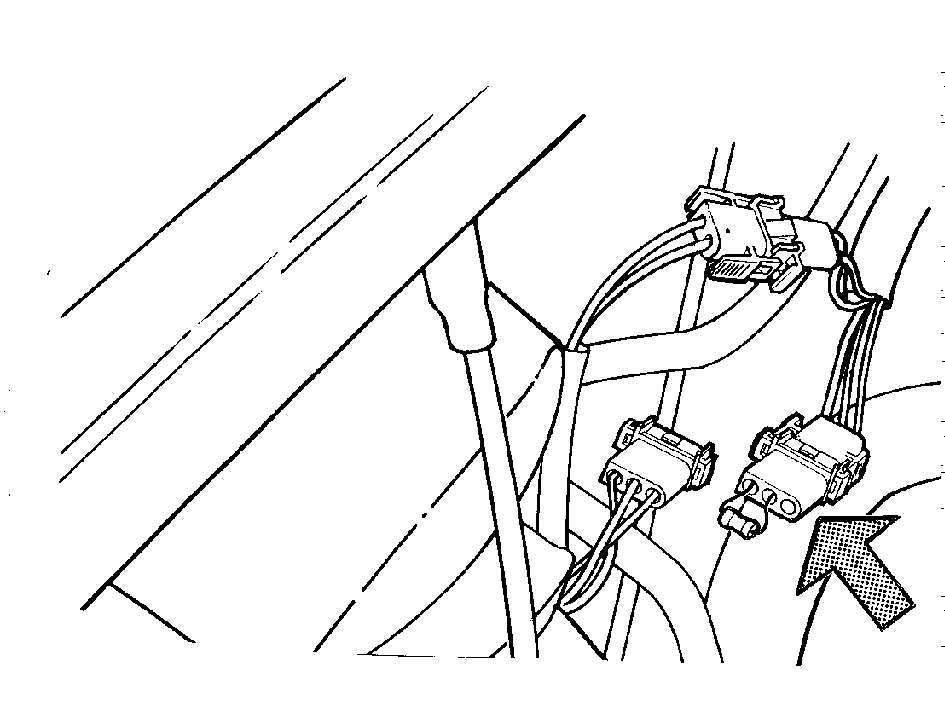

• Разъедините 1-штекерный разъем (1)
• Разъедините 4-штекерный разъем (2)
• Выньте контактный штекер в позиции 3 главного разъема. Провод черный с одной стороны разъема и зеленый с другой его стороны
• Замените
• Установите в обратном порядке.
• Включите зажигание. Убедитесь, что сигнальная лампа в комбинации приборов мигает, когда пассажир на сиденье не пристегнут ремнем безопасности. Убедитесь, что лампа гаснет, когда пассажир пристегивается ремнем, а также, что лампа не горит, когда сиденье пассажира свободно.

Датчик указателя температуры охлаждающей жидкости в двигателе, замена

1982-1986: 1-штекерный датчик. 1987-:

• Отсоедините отрицательный провод от аккумуляторной батареи
• Отсоедините от датчика разъем
• Выверните датчик.

Примечание: во избежание вытекания охлаждающей жидкости держите новый датчик или заглушку наготове.

• Замените
• Установите в обратном порядке.
• Выполните пробную поездку и при необходимости долейте охлаждающей жидкости.

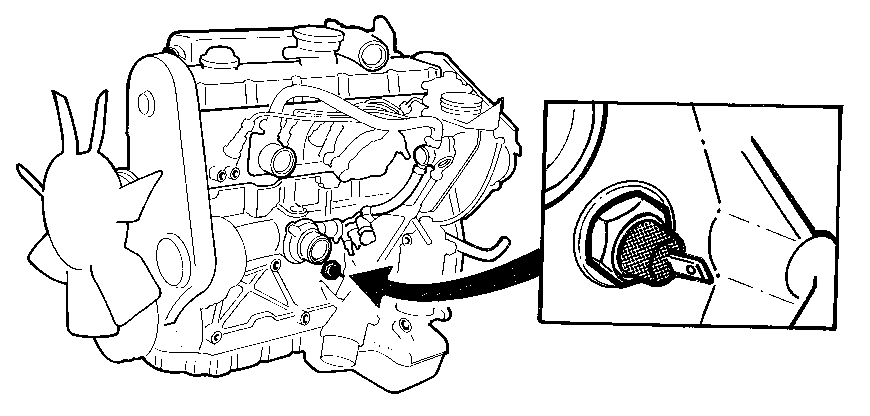

Рисунок 2:6-цилиндровый двигатель, V-6 образный

Рисунок 3:6-цилиндровый двигатель, 6 рядный

Рисунок 4:Дизель 1983-86

Рисунок 5:Дизель 1987-

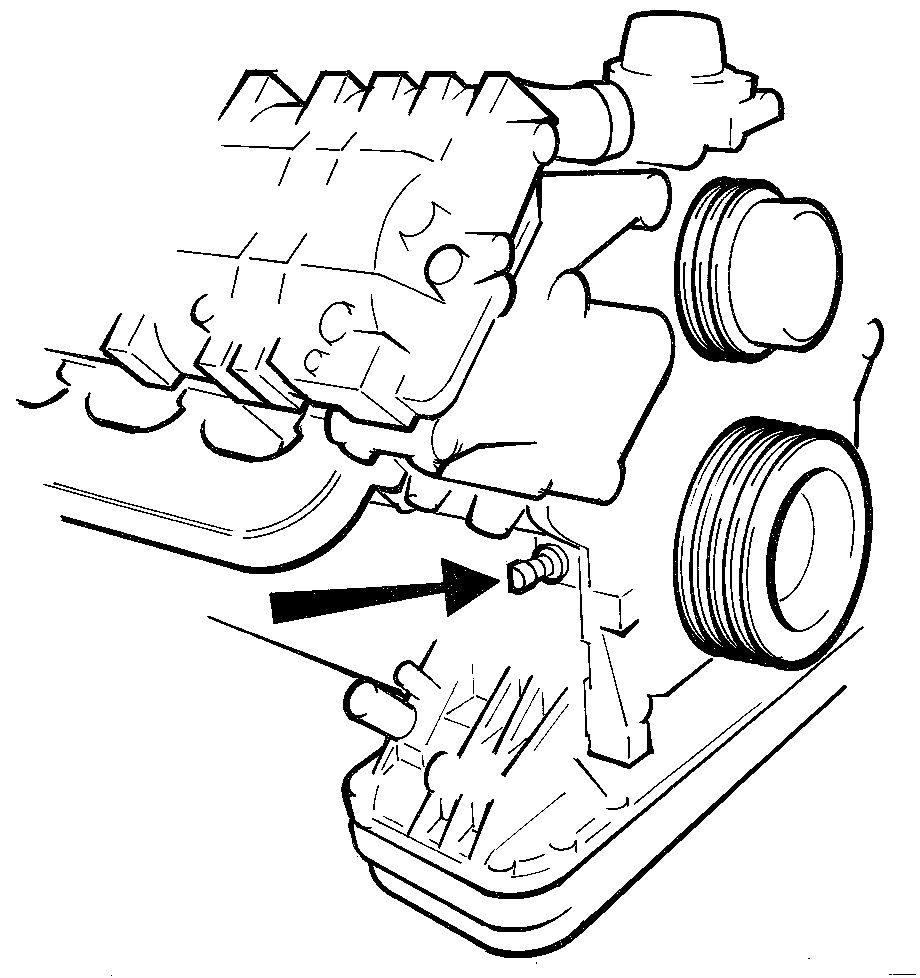

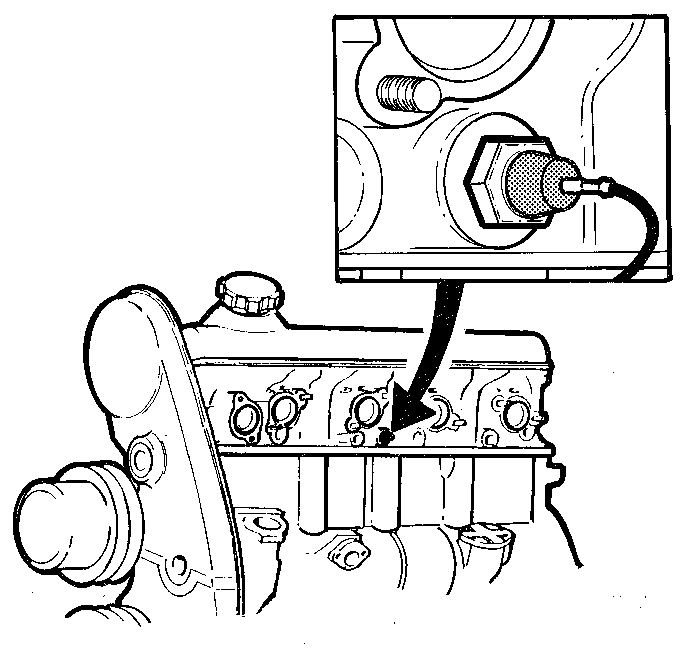

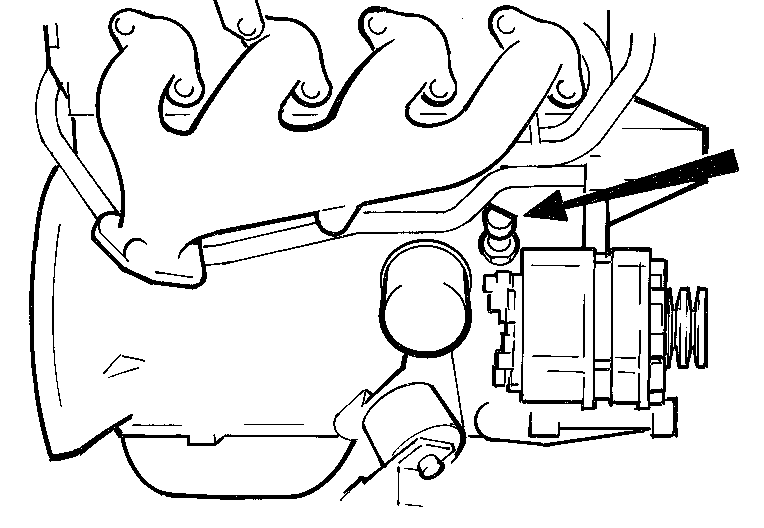

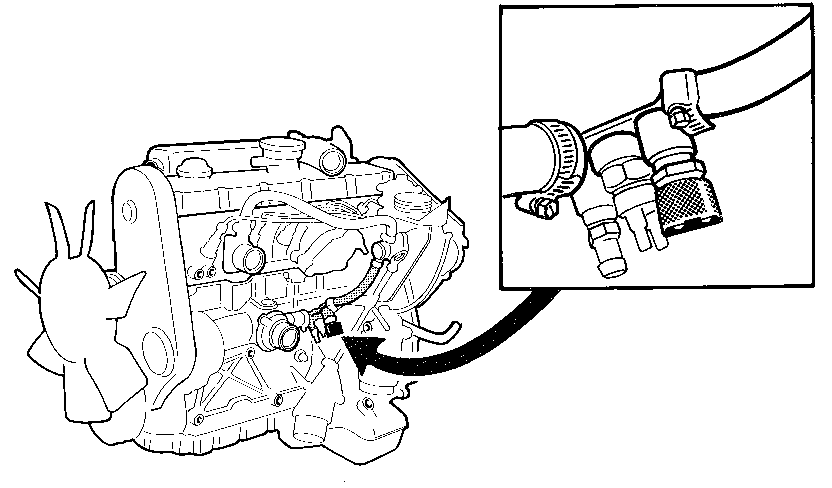

На верхнем рисунке показано положение датчика в:

4-цилиндровом двигателе

Датчик указателя температуры охлаждающей жидкости в двигателе

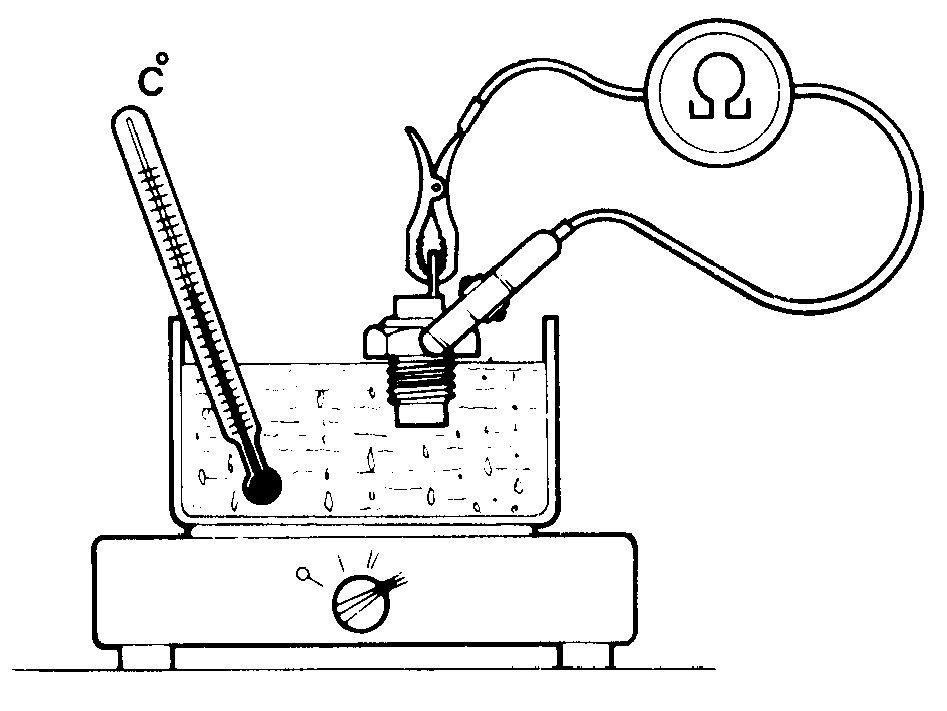

• С помощью омметра измерьте сопротивление между выводами датчика и "массой" (1987- между двумя выводами в разъеме).
• Опустите датчик в воду так, чтобы она покрыла его резьбу.

Примечание: Датчик и термометр не должны соприкасаться с днищем сосуда. Перед снятием показаний дайте температуре стабилизироваться.

1982 - 1986

1987 - 1993

1994 -

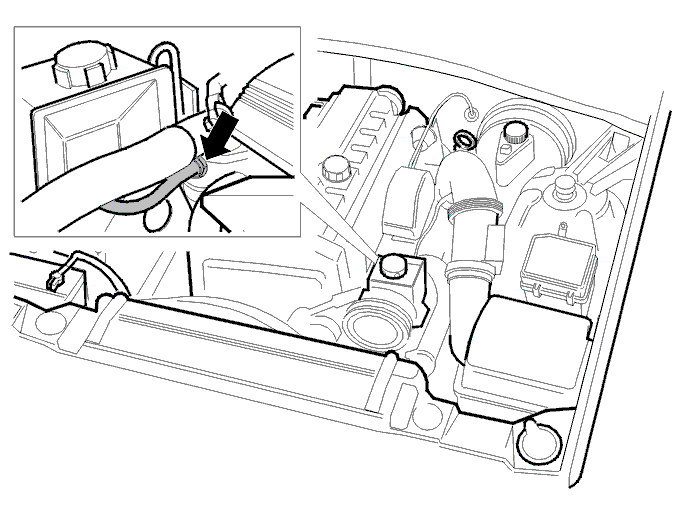

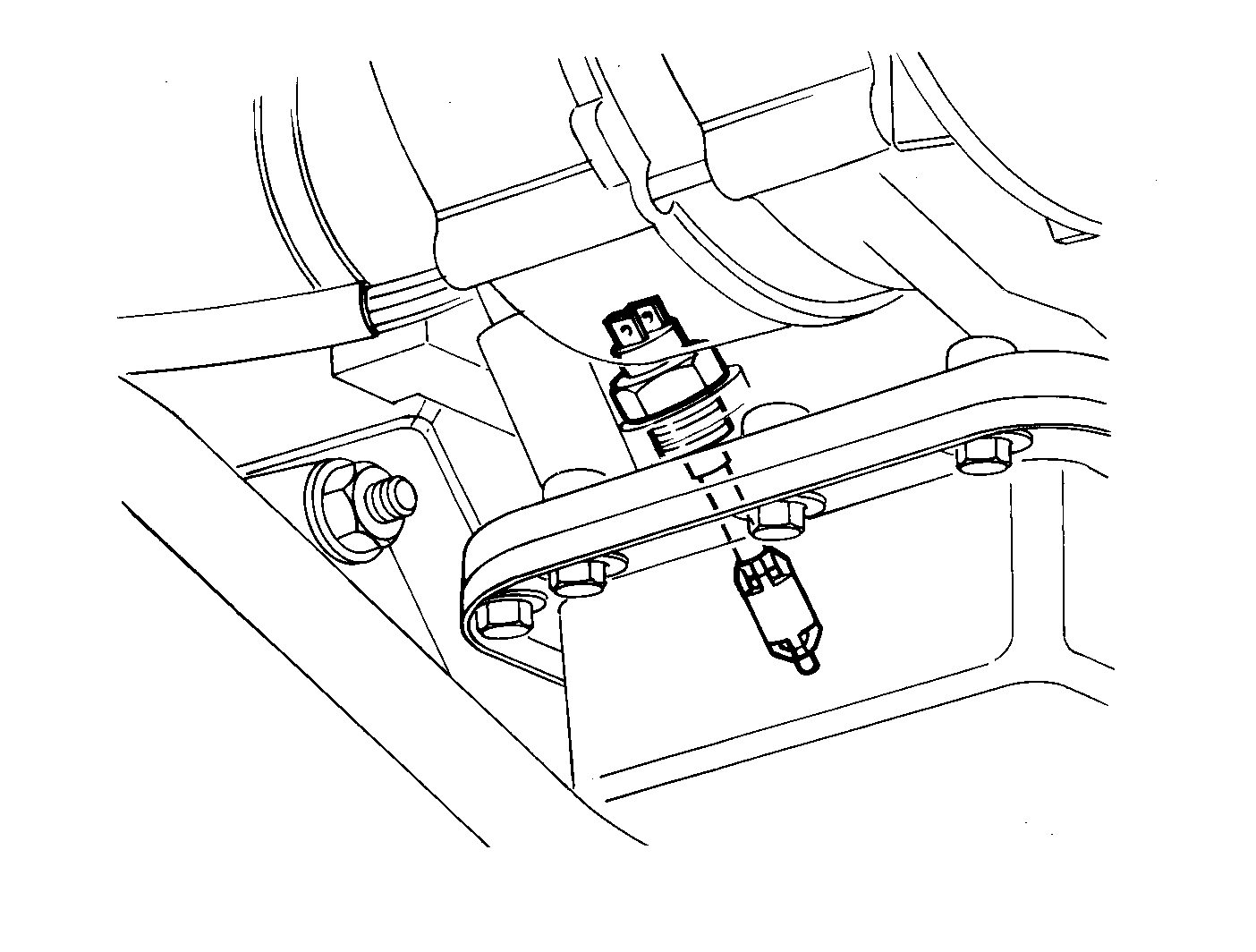

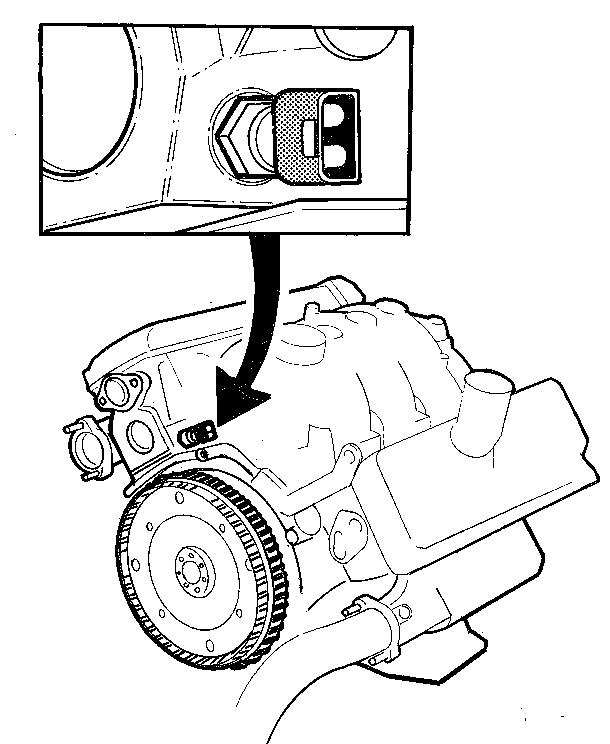

Замена датчика давления масла

• Отсоедините отрицательный провод от аккумуляторной батареи
• Отсоедините провод датчика
• Выверните датчик.
• Замените

• Установите в обратном порядке. Убедитесь в том, что сигнальная лампа в комбинации приборов загорается при включении зажигания и гаснет после пуска двигателя.

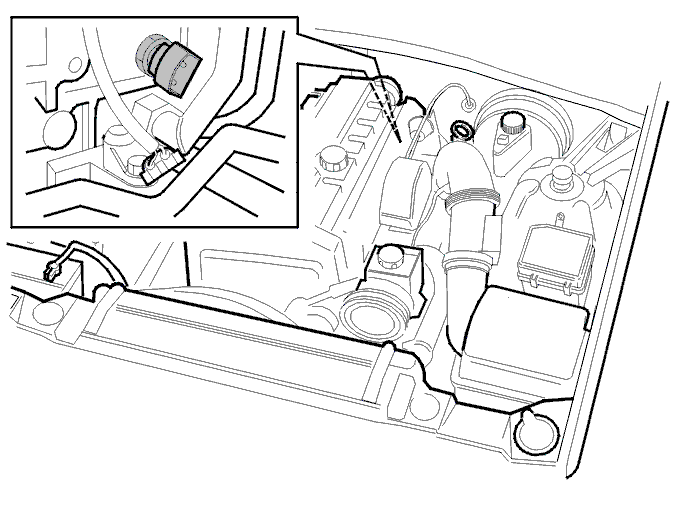

Рисунки:Верхний: 4-цилиндровыйРисунок 2:6-цилиндровый, V6-образныйРисунок 3: ДизельНижний: 6-цилиндровый, 6 рядный

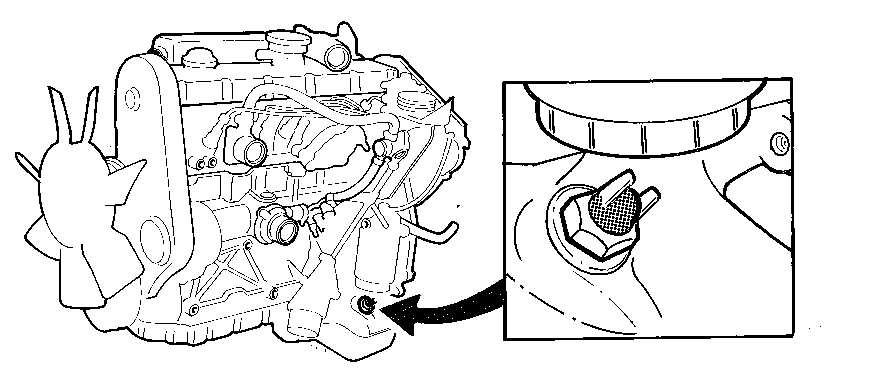

Датчик уровня масла, проверка

• Отсоедините отрицательный провод от аккумуляторной батареи
• С помощью омметра измерьте сопротивление между выводами датчика. Величина сопротивления должна составлять 9 Ом независимо от того, находится ли датчик в масле или на воздухе, холодный он или нагретый.

Датчик уровня масла, замена

• Отсоедините отрицательный провод от аккумуляторной батареи
• Опустите генератор (B28)
• Слейте моторное масло
• Отсоедините от датчика провода
• Выверните датчик.
• Установите в обратном порядке. Залейте свежее моторное масло.

Рисунки:B28 Верхний рисунок.

Дизель: рисунок 2.

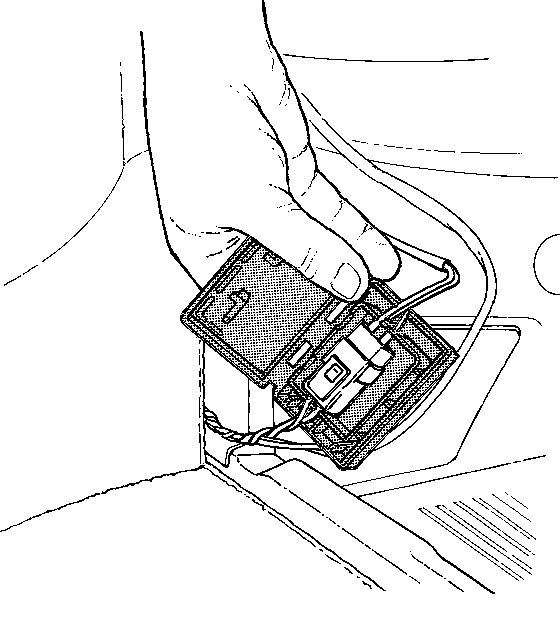

Модуль контроля уровня масла, замена

• Отсоедините отрицательный провод от аккумуляторной батареи

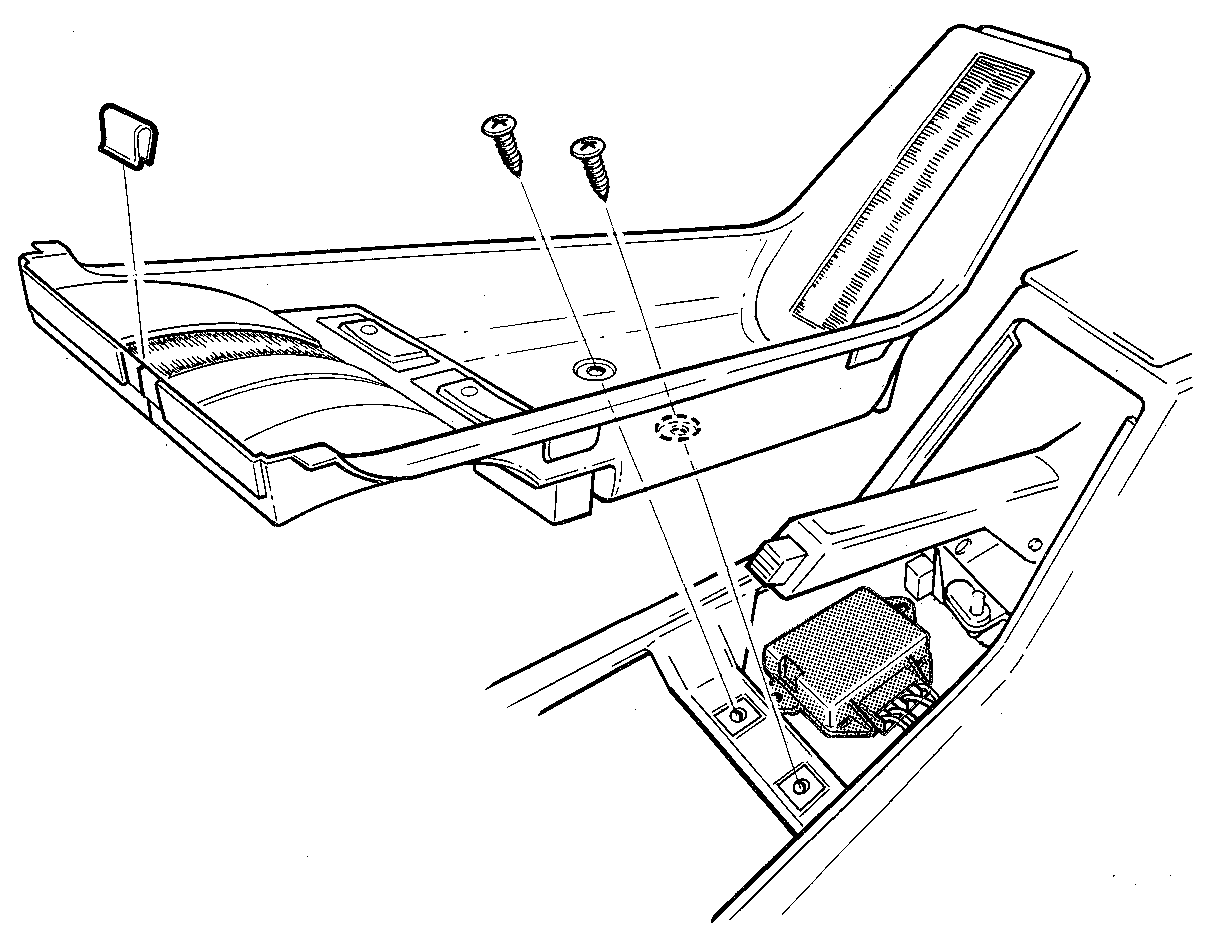

• Снимите пепельницу и держатель
• Снимите фиксатор в передней части панели
• Выверните винты панели
• Снимите панель
• Снимите модуль контроля. Модуль контроля удерживается бутиловой лентой.
• Замените
• Установите в обратном порядке.
• Проверьте.

Датчик уровня топлива, поиск неисправности 1982-86, рычажный тип

• Отсоедините отрицательный провод от аккумуляторной батареи
• Разъедините разъем и измерьте сопротивление между бело-серым проводом и "массой". При полном баке омметр должен показать 36 Ом, при пустом баке - 296 Ом. Если показания отличаются, замените датчик согласно поиск неисправности 1982-1985.

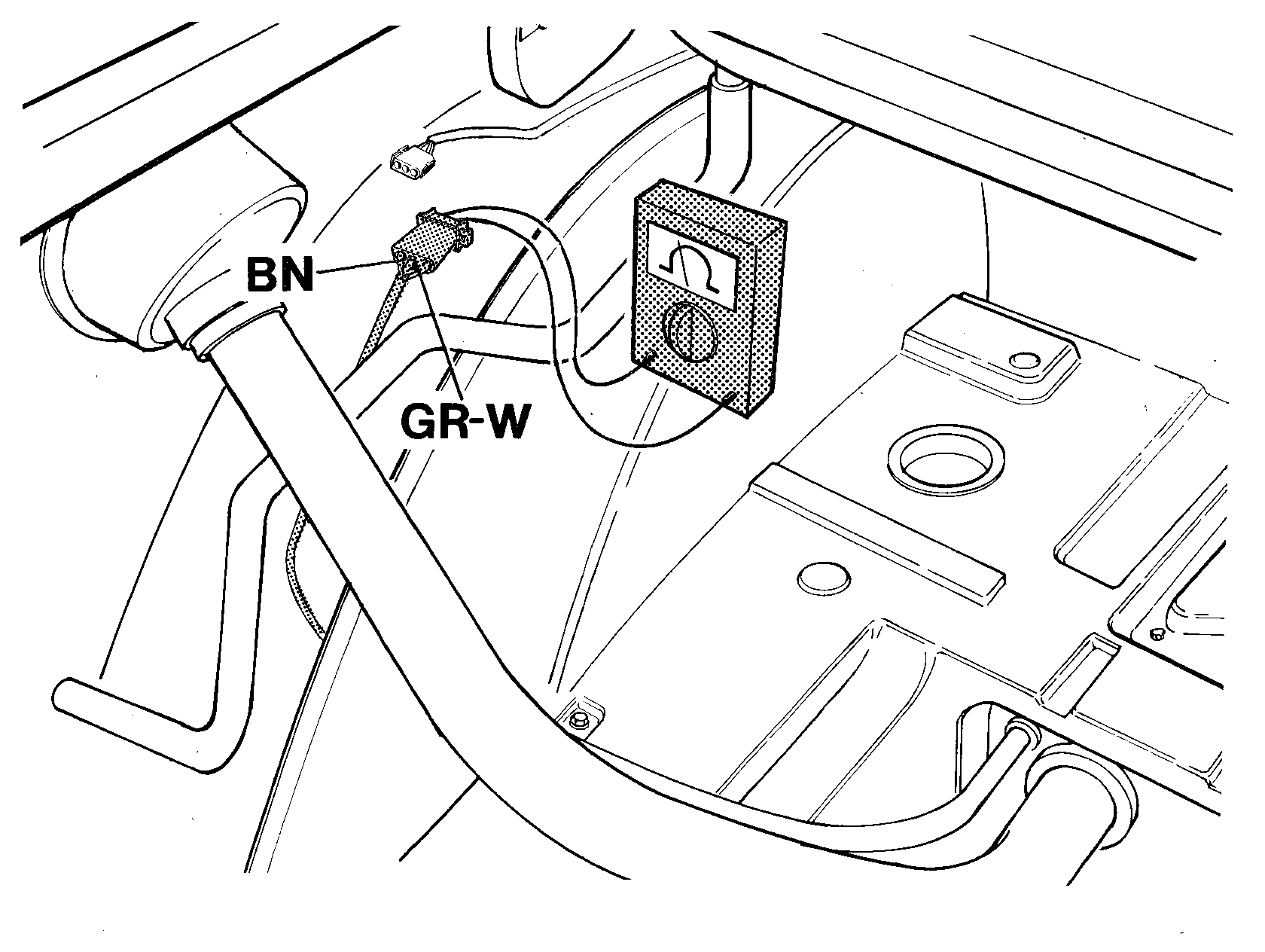

Датчик уровня топлива, трубчатый тип и рычажный тип, поиск неисправности

• Отсоедините отрицательный провод от аккумуляторной батареи

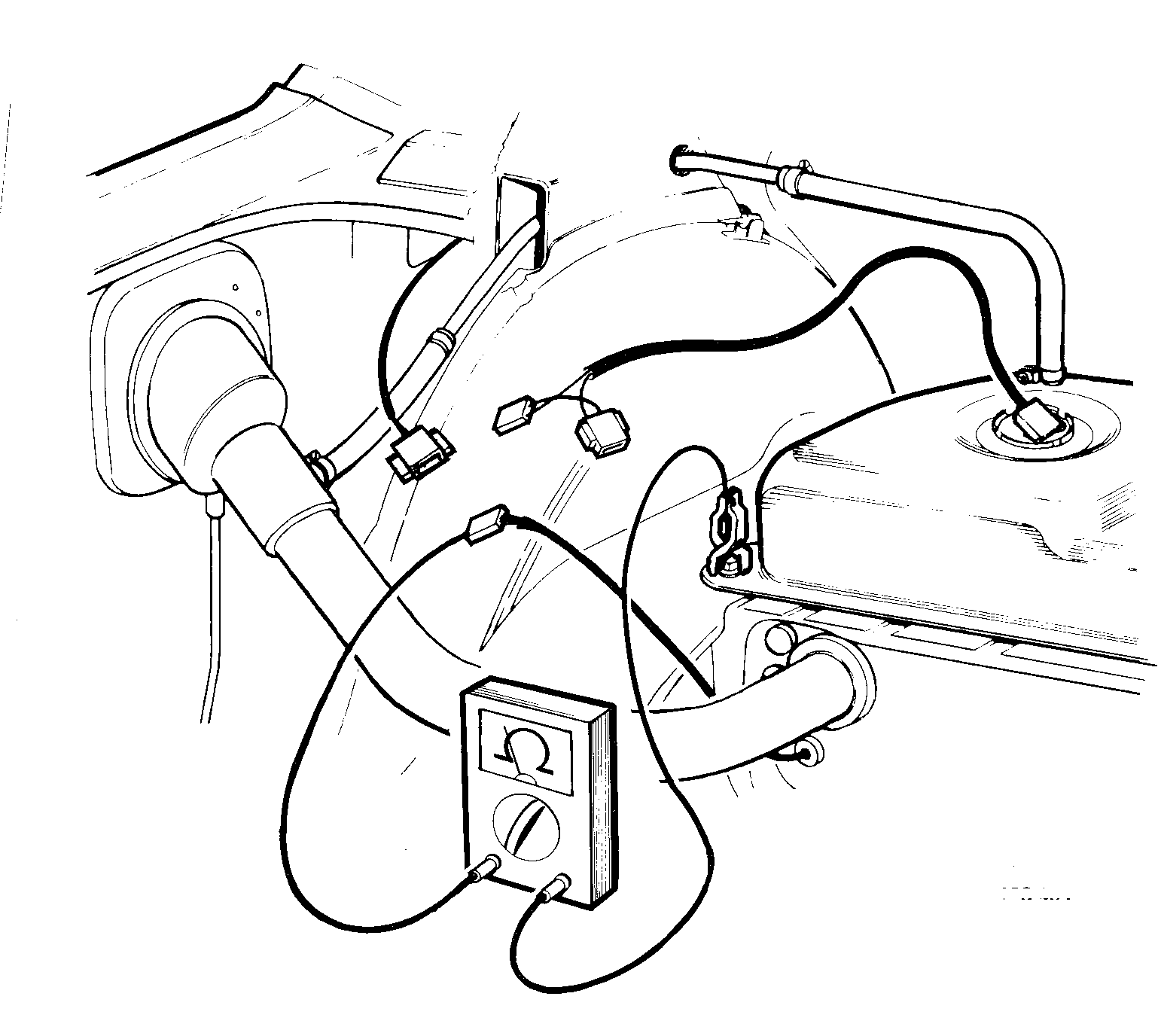

• Разъедините разъем и измерьте сопротивление между бело-серым и коричневым проводами. Для 60-литрового бака сопротивление должно находиться в пределах 0 - 280 Ом. Для 80-литрового бака сопротивление должно находиться в пределах 0 - 367,5 Ом. Для автомобилей после 1993 модельного года с баком на 60/80 литров сопротивление должно находиться в пределах 130 - 2 Ом. Если показания омметра отличаются, следует заменить датчик согласно Замена датчика уровня топлива.
• Для более ранних вариантов можно выполнить следующую проверку: Залейте определенное количество топлива (например 10 литров) и убедитесь, что сопротивление меняется на 5 Ом/литр. Если сопротивление изменяется более/менее, чем 5 Ом/литр, следует заменить датчик согласно Замена датчика уровня топлива.

Датчик уровня топлива, регулировка 1986- трубчатый тип 1987- рычажный тип

Перед выполнением регулировки необходимо убедиться в исправности указателя и датчика уровня топлива согласно Приборы и поиск неисправности 1982-86,
рычажный тип соответственно.Для регулировки воспользуйтесь сервисным комплектом, номер детали 1 398 171-7, который содержит потенциометр с необходимыми проводами и стыковыми соединителям вместе с разъемом со встроенным резистором.

1. Подсоедините резистор:

• Отсоедините отрицательный провод от аккумуляторной батареи
• Разъедините 3-штекерный разъем между указателем и датчиком в багажнике

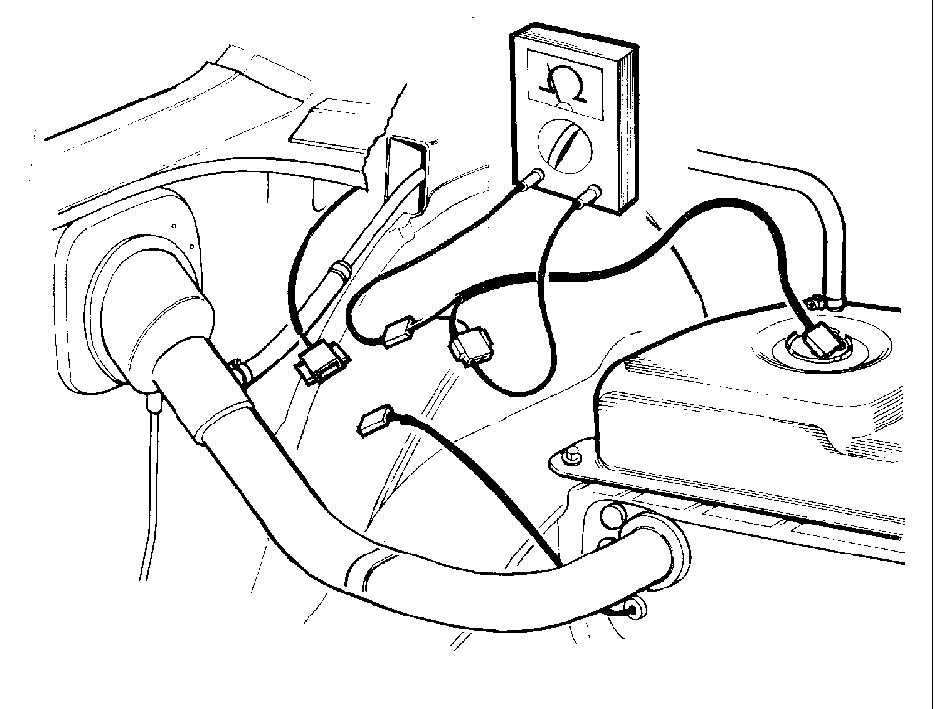

• Подсоедините разъем с резистором к проводам указателя, как показано на рисунке.

1. Подсоедините потенциометр:

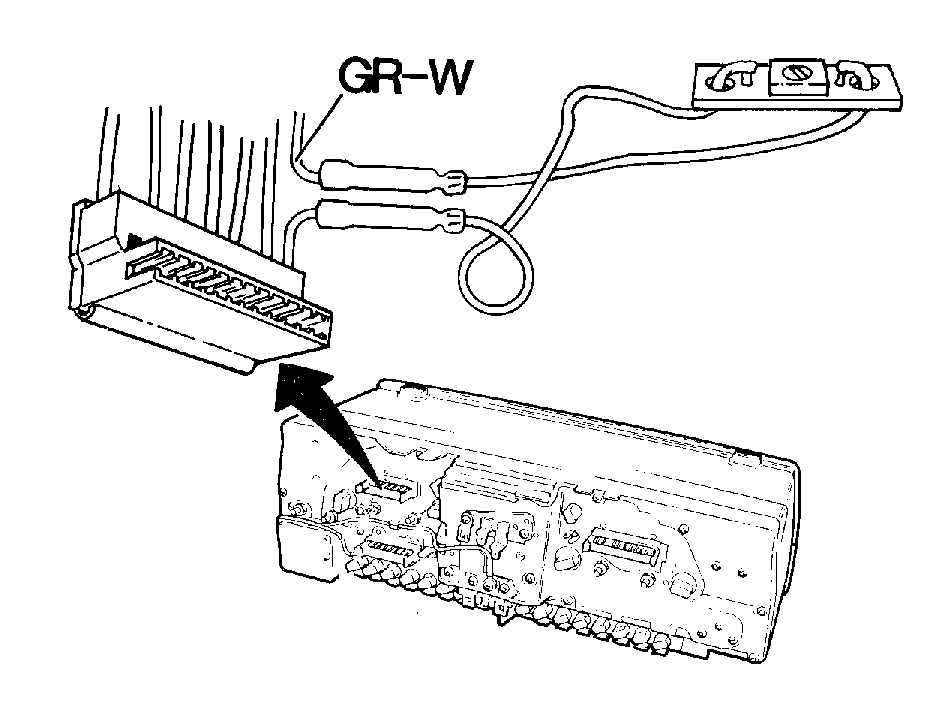

• Перекусите серо-белый провод к 7-штекерному разъему комбинации приборов
• Оголите и скрутите концы проводов
• При помощи стыковых соединителей подсоедините потенциометр, как показано на рисунке. См. рисунок.

1. Проверьте показание:

• Подсоедините к аккумуляторной батарее провод соединения с "массой" и включите зажигание, не запуская двигатель.
• Стрелка указателя должна касаться красного сектора
• Если показание верно, перейдите к операции 5.

1. Регулировка:

• Выключите зажигание и отсоедините отрицательный провод от аккумуляторной батареи. Отрегулируйте потенциометр. Первоначально его сопротивление должно составлять максимум 33 Ом. Уменьшите сопротивление поворотом по часовой стрелке.
• Проверьте показание, выполнив операцию 3.

1. Фиксация потенциометра:

• Отсоедините отрицательный провод от аккумуляторной батареи
• Зафиксируйте потенциометр, нанеся на него каплю лака. Воспользуйтесь кисточкой.
• Для защиты от короткого замыкания оберните потенциометр изоляционной лентой.

1. Снимите резистор:

• Отсоедините разъем и резистор от разъема указателя в багажнике
• Соедините разъем между указателем и датчиком
• Подсоедините отрицательный провод к аккумуляторной батарее.

Сохраните разъем с резистором для использования на других автомобилях с аналогичной неисправностью.

Датчик уровня топлива в дополнительном баке, поиск неисправности 1982-1985

• Отсоедините отрицательный провод от аккумуляторной батареи
• Разъедините разъемы и измерьте сопротивление между бело-серыми проводами. Омметр должен показывать 1 Ом при полном дополнительном баке и 18 Ом, когда бак пуст. Если омметр показывает "бесконечное" сопротивление, подключите омметр непосредственно к выводам датчика. Если значение сопротивления выходит за пределы 1 - 18 Ом, датчик неисправен и нуждается в замене.

Датчик уровня топлива в дополнительном баке, поиск неисправности 1986--

• Отсоедините отрицательный провод от аккумуляторной батареи
• Разъедините разъемы и измерьте сопротивление между бело-серыми проводами. Омметр должен показывать 0 Ом при пустом дополнительном баке и 60 Ом, когда бак полон. Если омметр показывает "бесконечное" сопротивление, подключите омметр непосредственно к выводам датчика. Если значение сопротивления выходит за пределы 0 - 60 Ом, датчик неисправен и нуждается в замене.

Замена датчика уровня топлива

• Отсоедините отрицательный провод от аккумуляторной батареи

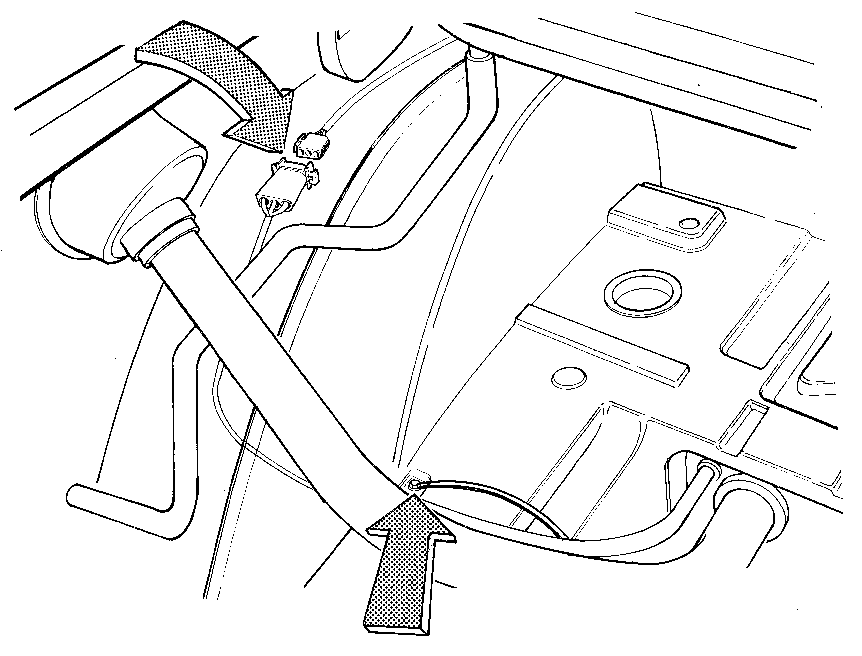

• Снимите дренажный шланг с левой стороны, 4-дверные
• Сложите вперед спинку сиденья, 5-дверные
• Снимите коврик и крышки в багажнике
• Отсоедините разъемы.

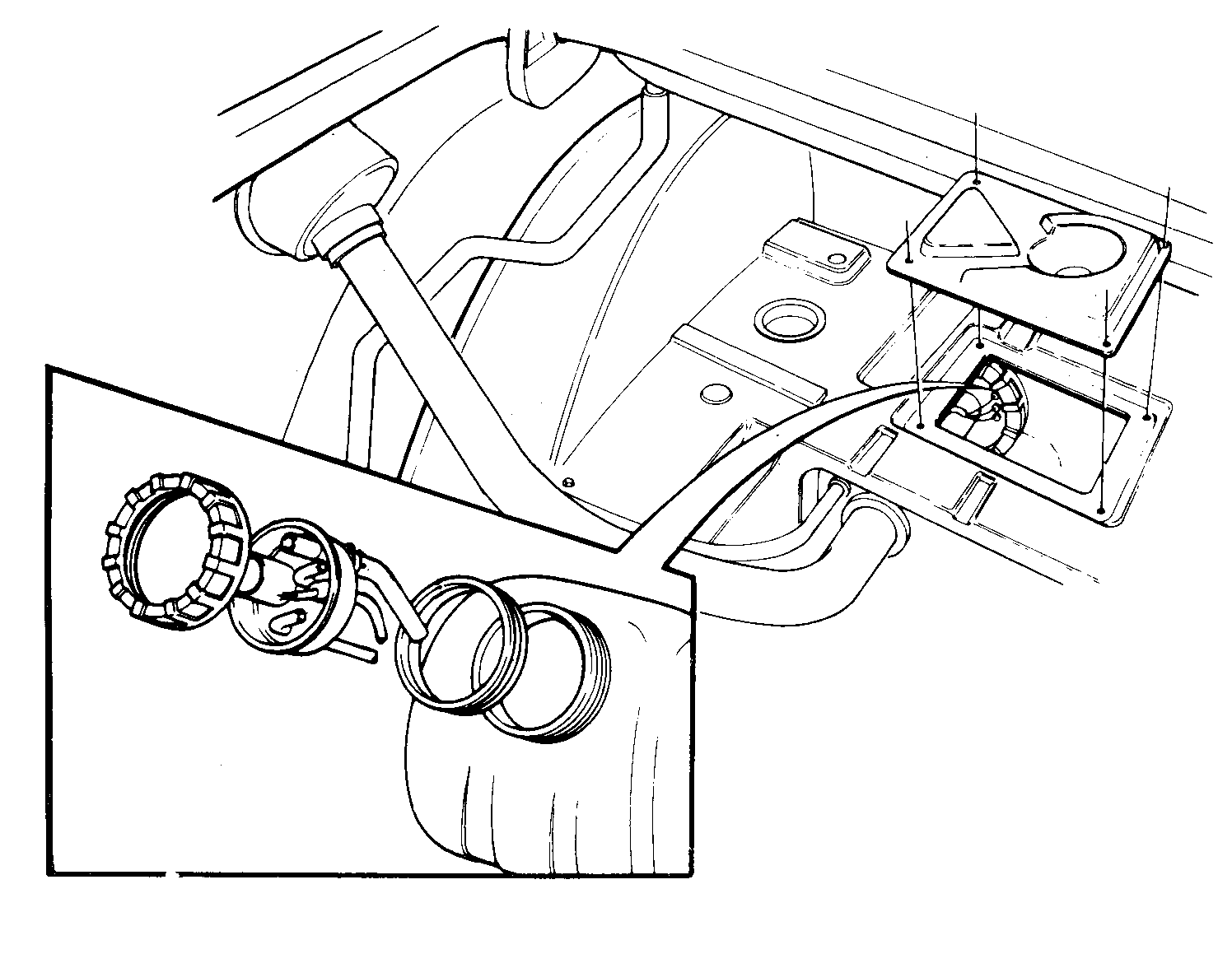

• Снимите крышку над узлом топливного бака
• Очистите поверхность вокруг узла топливного бака и соединений шлангов
• Снимите с узла топливного бака шланги
• Снимите узел датчика и прокладку
• Снимите хомуты вокруг топливозаправочной трубы
• Снимите электрический разъем. Выпрессуйте резиновую втулку
• Извлеките провод на узел датчика.

Примечание: Если бак заполнен более чем наполовину, топливо необходимо слить.

• Отверните гайку узла датчика с помощью специального инструмента: номер детали 999 5448-9
• Выньте датчик из топливного бака.

Примечание: Наверните кольцевую гайку на горловину бака, иначе она может разбухнуть, что затруднит наворачивание гайки и приведет к утечке из бака.

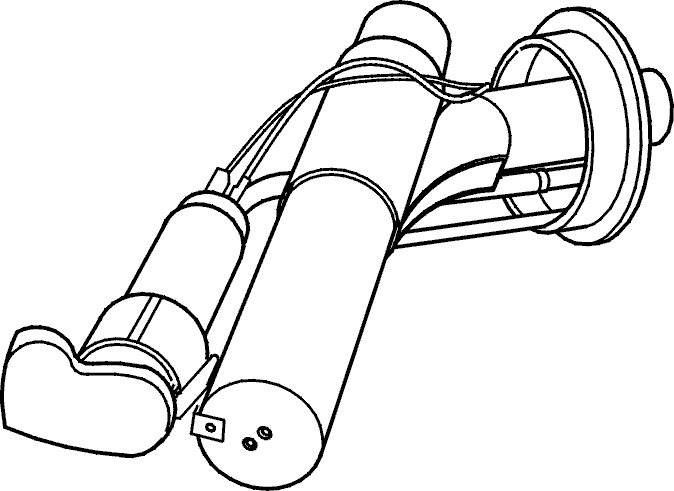

• Замена датчика уровня: вначале освободите нижний, а затем верхний фиксаторы.
• Отпаяйте провода
• Замените
• Установите в обратном порядке. См. Поставьте новый узел датчика.

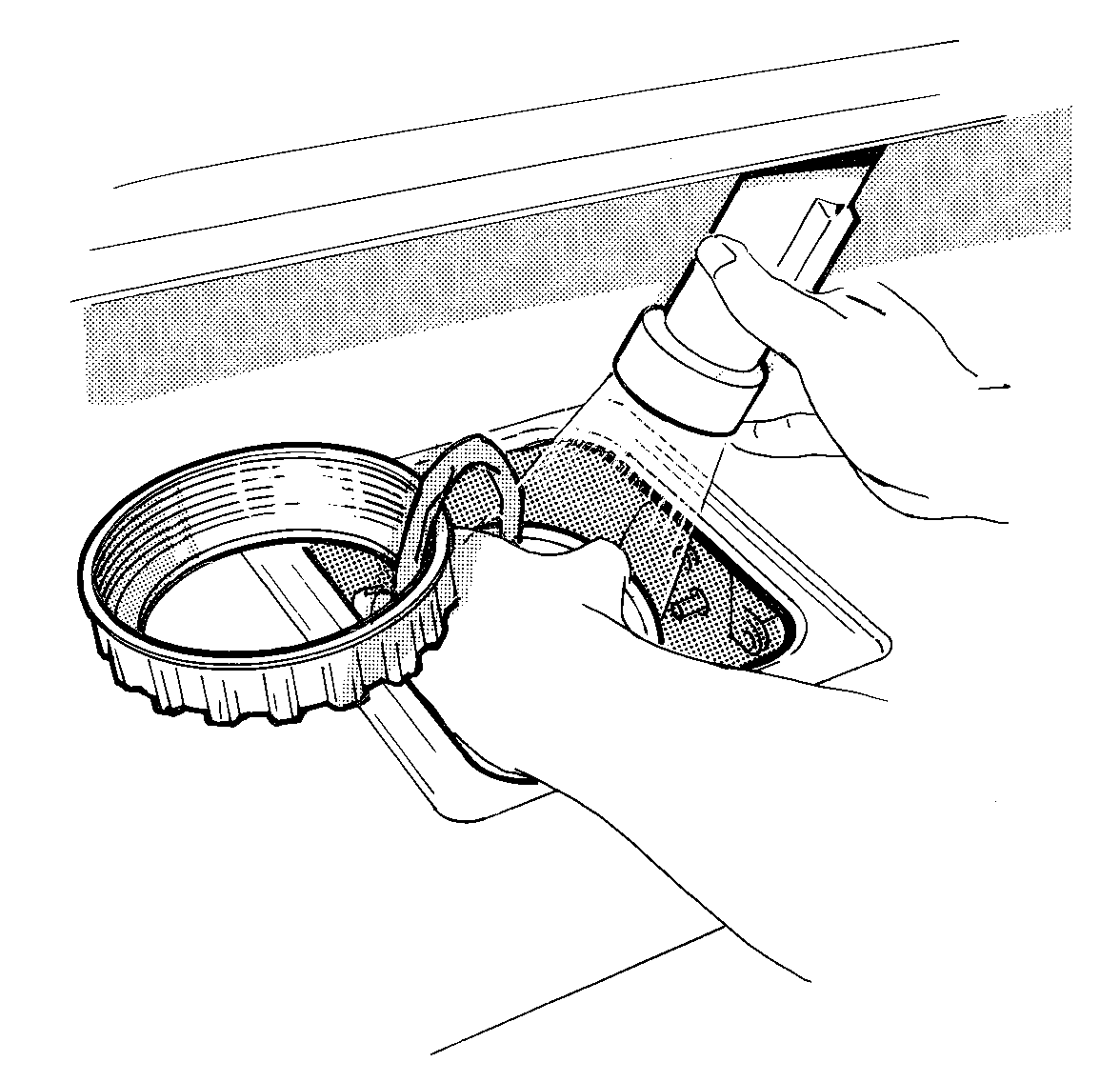

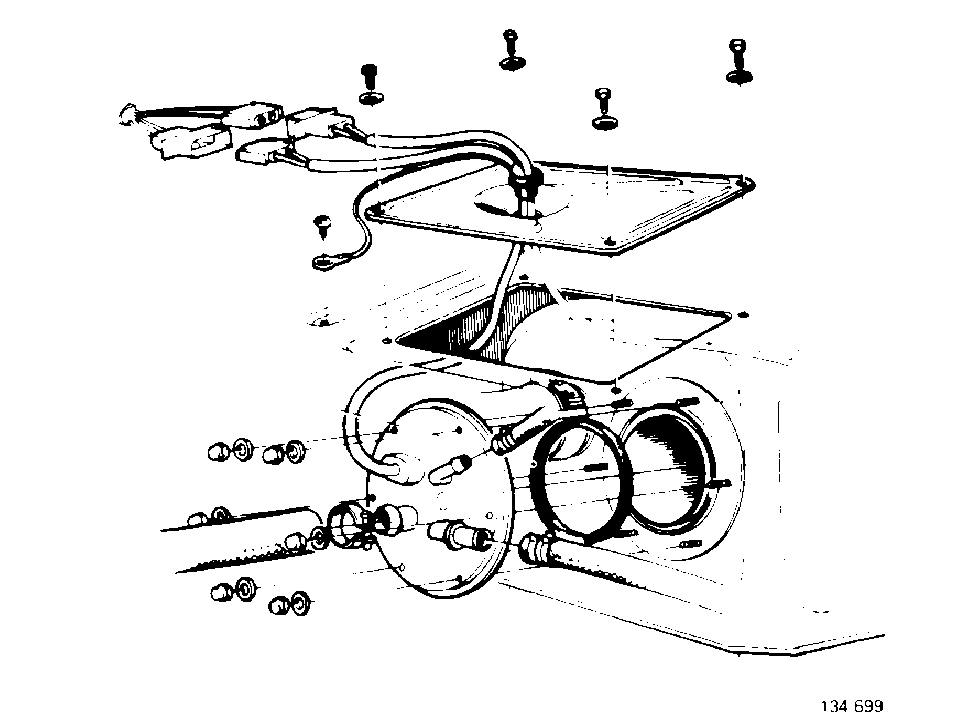

Поставьте новый узел датчика

• Поставьте прокладку в горловину бака
• Нанесите тонкий слой вазелина на поверхность соприкосновения узла датчика.
• Аккуратно опустите узел датчика в бак, следя за тем, чтобы не повредить крепление насоса топливного бака о перегородку в баке, см. рисунок. См. рисунок.

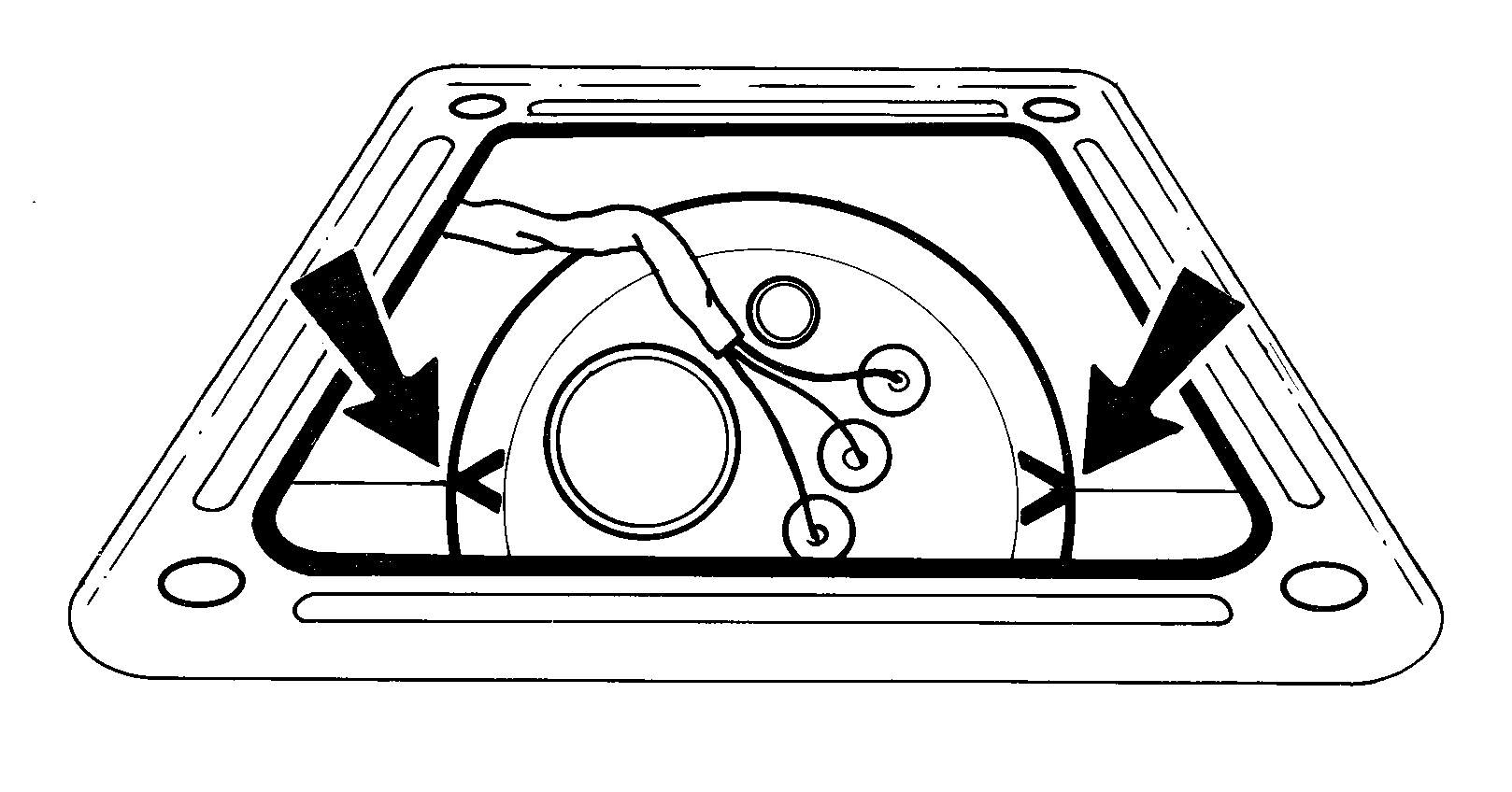

• Выровняйте узел датчика. Совместите стрелки на крышке датчика со швом на топливном баке. Установите датчик в топливном баке прямо. Поверните датчик на несколько градусов против часовой стрелки, чтобы он занял нужное положение при затяжке кольцевой гайки. Затяните гайку узла датчика топливного бака с помощью специального инструмента: номер детали 999 5448-9. Момент затяжки: 35 Н·м.
• Закрепите провод в скобе под панелью на лонжероне. Соедините разъем.
• Наденьте шланги и убедитесь, что они надежно закреплены на трубках узла датчика.
• Поставьте на место крышку.

• Заправьте бак топливом
• Обязательно проверьте герметичность топливного бака. Если есть признаки утечки, замените прокладку и кольцевую гайку.

Доработка провода соединения с "массой" датчика уровня

С 1991 модельного года изменено соединение с "массой" датчика уровня топлива.На складах запасных частей имеются только датчики нового типа.Если новый датчик уровня должен устанавливаться в автомобили до 1990 модельного года, требуется доработка жгута проводки.

• Возьмите жгут проводки от нового датчика. Отсоедините от разъема круглый штекер черного провода.

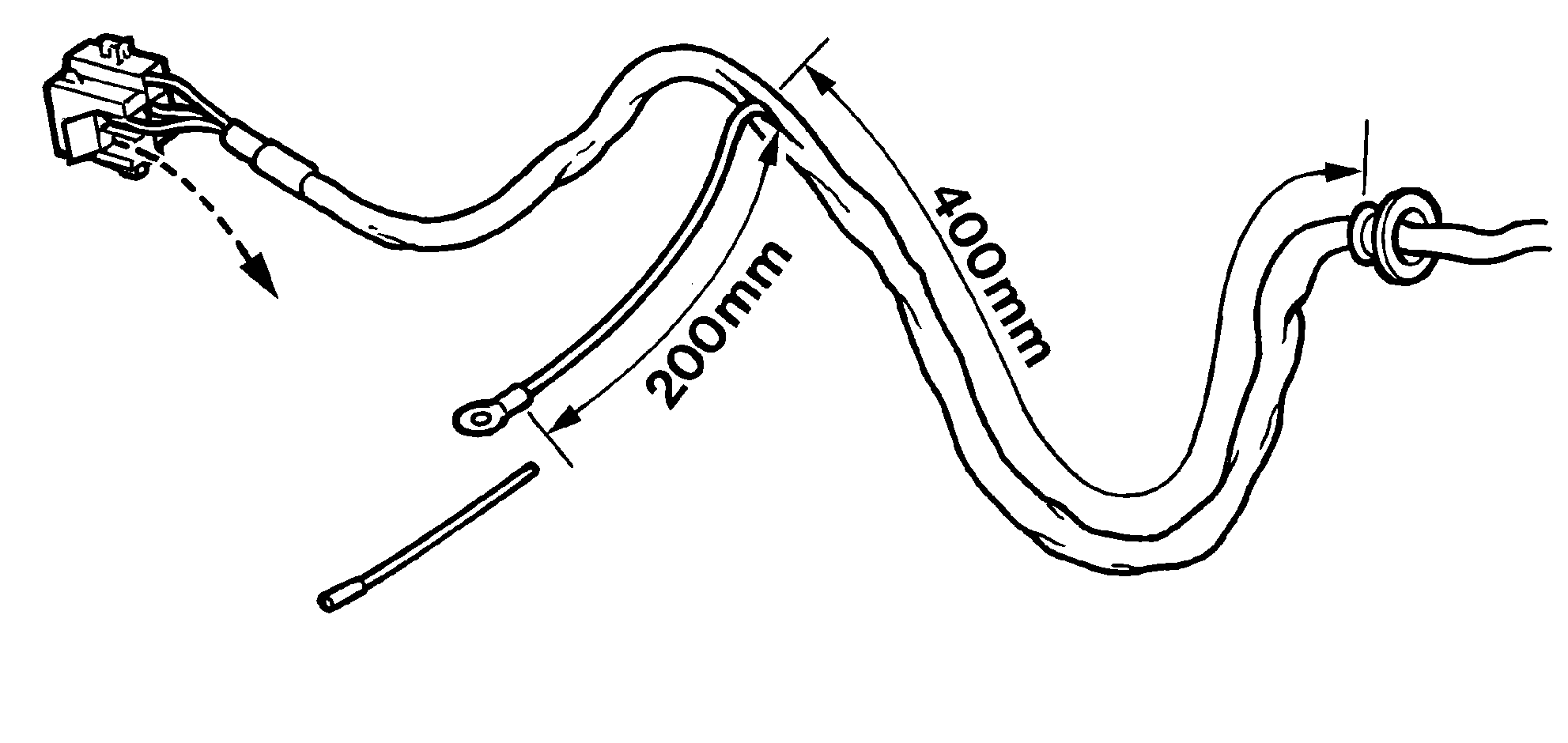

• Сделайте в изоляции жгута проводки щель прорезь на расстоянии 400 мм от резиновой втулки, см. рисунок.
• Вытяните через эту прорезь черный провод.
• Перережьте черный провод на расстоянии 200 мм от прорези в изоляции и прикрепите к нему кольцевой наконечник, номер детали 958220-6.

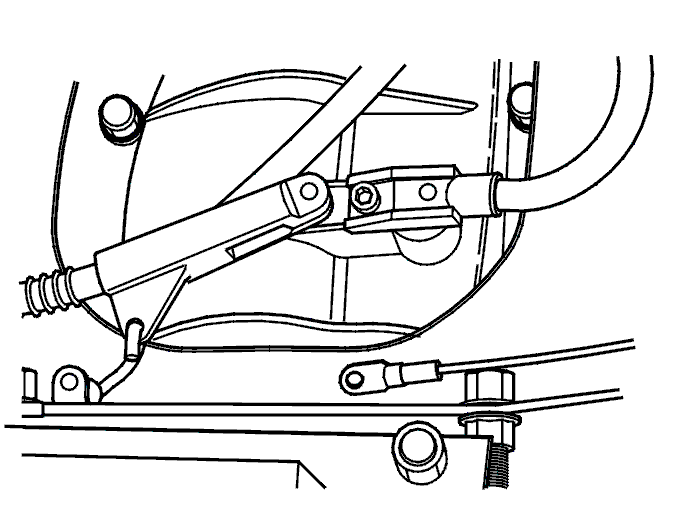

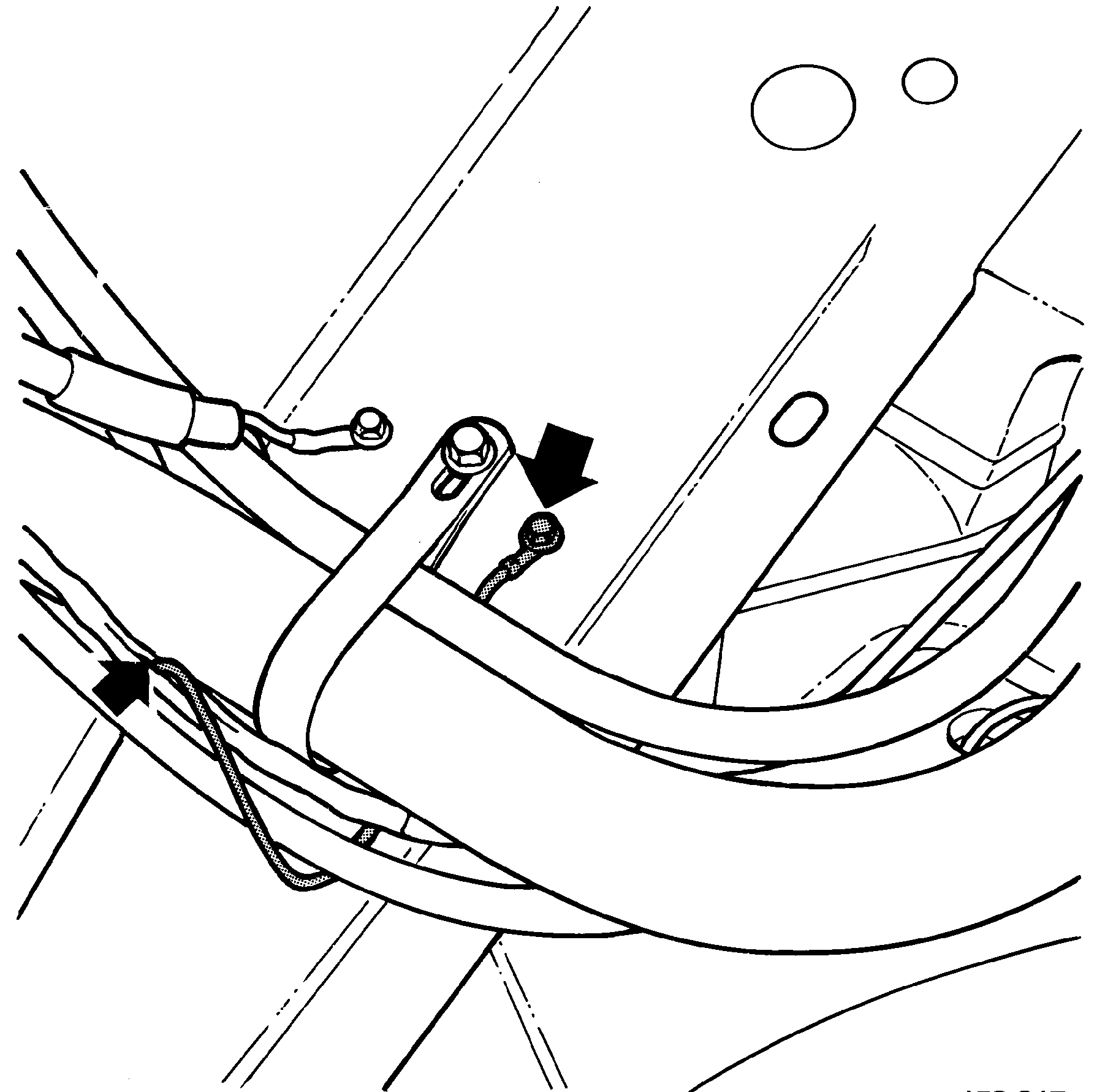

Этот новый кольцевой наконечник должен быть закреплен на имеющейся в автомобиле клемме "массы", как показано на рисунке.

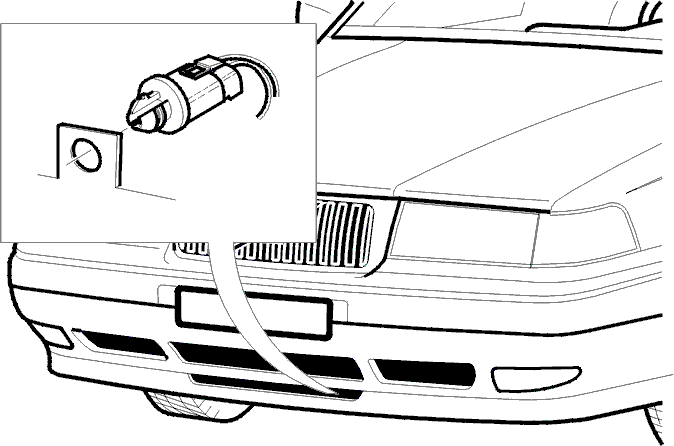

Датчик температуры окружающего воздуха, некоторые рынки сбыта

Датчик температуры окружающего воздуха расположен под передним бампером.Выполните проверку датчика, подключив омметр между его выводами.
