Датчик выбранной передачи, проверка/регулировка (1991, 1992)

Примечание: Сначала проверьте правильность регулировки управляющей штанги, как указано в пункте "Переключатель передач, проверка/регулировка" Механизм переключателя передач, проверка/регулировка или Механизм переключателя передач, проверка/регулировка.

• Отсоедините провод кислородного зонда от балки коробки передач и поддона картера, отсоедините разъемы кислородного зонда

• Снимите переднюю часть выхлопной трубы.

• Снимите передний теплоизоляционный щиток

Примечание: Снятие теплоизоляционного щитка требуется только в автомобилях с 92 модельного года.

• Убедитесь, что рычаг переключателя передач находится в нейтральном положении (положение N)

• Отрегулируйте датчик выбранной передачи.
• Ослабьте затяжку регулировочного винта, чтобы датчик выбранной передачи можно было повернуть вбок.
• Установите регулировочный инструмент 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50 на тягу переключателя передач с внешней стороны гайки.

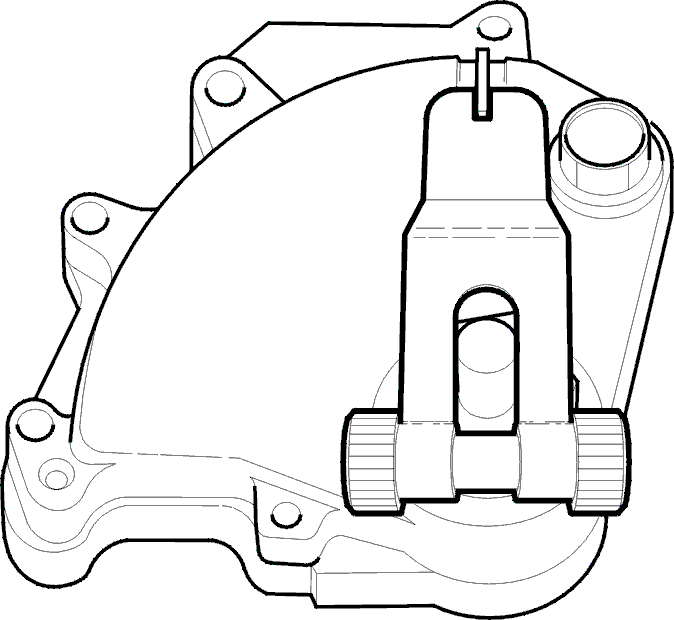

• Поверните датчик так, чтобы метка на инструменте установилась напротив выступа на датчике, см. иллюстрацию.
• Затяните регулировочный винт моментом 13 Н·м.

• Установите теплоизоляционный щиток и выхлопную трубу.

• Закрепите проводку на балке коробки передач и поддоне картера.

Заключительные операции

• Убедитесь, что во время ремонта не были зарегистрированы коды неисправностей.
