Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2006–2009 |
| S80 (-06) | — | 2006 |
| V70 (00-08) | B5204T5 | 2005–2007 |
| V70 (00-08) | B5244S | 2005–2008 |
| V70 (00-08) | B5244S2 | 2005–2008 |
| V70 (00-08) | B5244S6 | 2005, 2006 |
| V70 (00-08) | B5244SG | 2005–2008 |
| V70 (00-08) | B5244SG2 | 2005 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2005–2008 |
| V70 (00-08) | B5254T4 | 2006, 2007 |
| V70 (00-08) | D5244T | 2005, 2006 |
| V70 (00-08) | D5244T2 | 2005, 2006 |
| V70 (00-08) | D5244T3 | 2005 |
| V70 XC (01-) / XC70 (-07) | — | 2005–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Информация
Важная информация
Осторожно: Если подозреваете наличие утечки силикона, см. Датчик веса сидящего (OWS), проверка.
Осторожно: При замене датчика веса сидящего (QWS) следует заменять всю систему. Это потому, что компоненты датчика веса сидящего откалиброваны друг к другу производителем. В эту систему входят датчик веса сидящего (OWS), пеноматериал (подушка сиденья) и датчик давления/подушка, заполненная силиконом.
Замена датчика веса сидящего
Снятие датчика веса сидящего
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Снимите обивку подушки сиденья: Обивка, подушка сиденья, замена.Положите сиденье на его спинку. Сложите обивку. Снимите подушку сиденья.

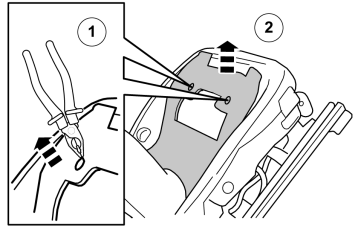

Снимите:
- датчик давления/подушку с силиконом (1) с кронштейна
- зажим/держатель (2) со жгута проводов.
- 2 зажима.
Осторожно: Снимите зажим: потянув его прямо вверх. В ином случае имеется риск утечки силикона.
Снимите:
- 2 винта под сиденьем
- разъем на концевом креплении
- разъемы с мультиразъема.
Снимите датчик давления/подушку с силиконом.
Осторожно: Обращайтесь с датчиком давления/подушкой с силиконом осторожно.
Установка датчика веса сидящего
Установите элемент нагревателя. Нагревательный элемент, спинка сиденья и подушка, замена.
Примечание: Убедитесь в том, что проводка была введена именно в то, отверстие, которое показано на рисунке.
Осторожно: Убедитесь в том, что шланг силиконовой подушки на датчик давления не передавлен при установке.
Осторожно: Убедитесь в том, что шланг силиконовой подушки на датчик давления не передавлен при установке.
Установите:
- 2 винта. Затяните
- разъем на концевом креплении
- разъемы на мультиразъеме
- датчик давления/подушку с силиконом на кронштейне под сиденьем. Закрепите шланг для силикона в зажиме/держателе
- датчик давления/подушку с силиконом, используя 2 зажима
- подушку сиденья. Отведите вниз и закрепите обивку. См.: Обивка, подушка сиденья, замена
- отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Завершение
Регистрация идентификационного номера датчика веса сидящего
Осторожно: Регистрировать идентификационный номер датчика веса сидящего (OWS). См. VIDA Car communication.
Калибровка датчика веса сидящего (OWS)
Внимание: Калибровать датчик веса сидящего (OWS). См. VIDA Car communication.
