Датчик уровня топлива

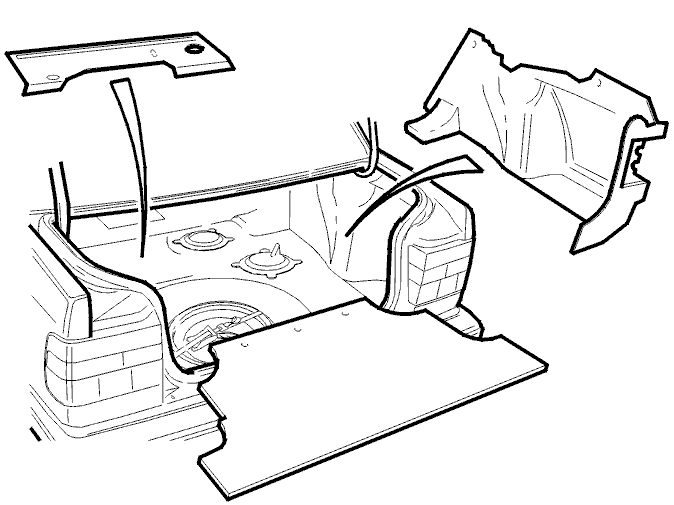

Снятие крышек и панелей

• Сложите спинку правого заднего сиденья.
• Снимите люки и панели и коврик багажного отсека.
• Снимите панель правой колесной арки. В вариантах с мягкой панелью - поднимите угол панели.

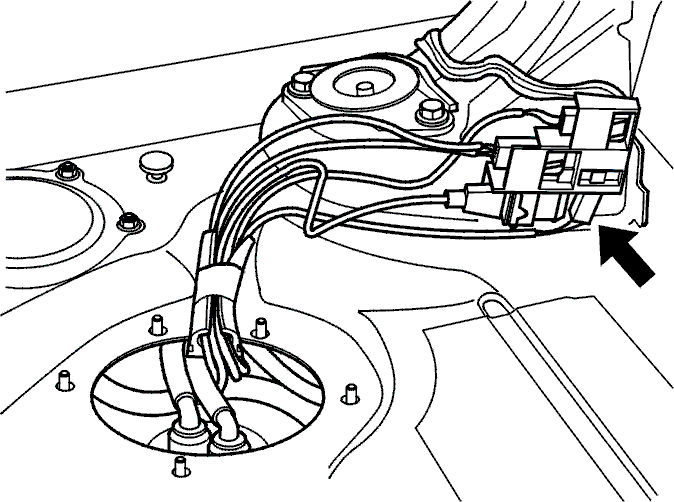

Отсоединение разъема

• Отсоедините датчик уровня топлива и разъедините проводку.

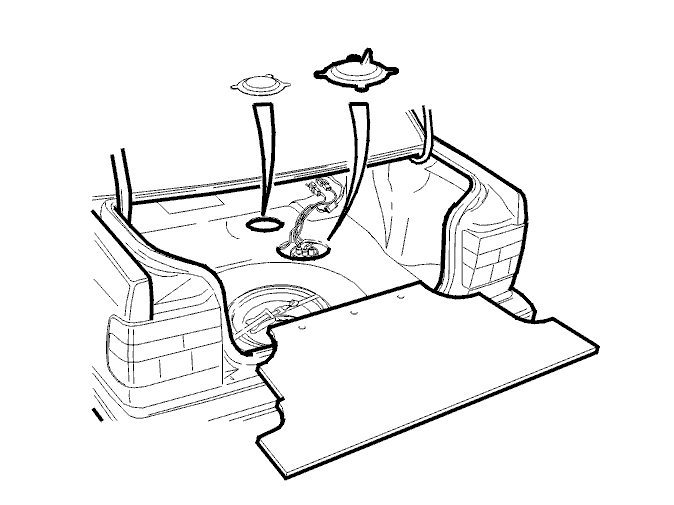

Снятие крышек

• Снимите крышки над датчиком уровня топлива и топливным насосом.

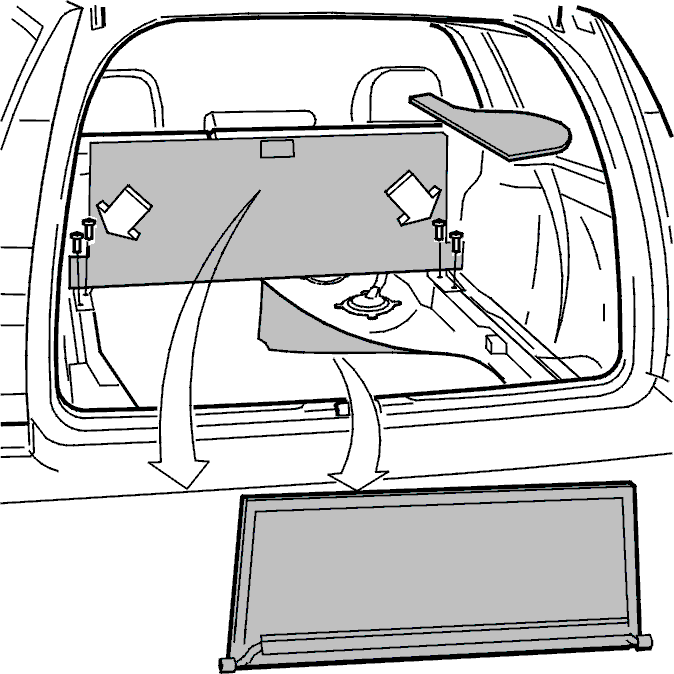

Снятие крышек и панелей

• Сложите спинку правого заднего сиденья.
• Снимите заднюю крышку и обе боковые панели.
• Отведите переднюю крышку, выверните по два винта с каждой стороны, оттяните крышку назад и снимите вверх.
• Отогните напольное покрытие багажного отделения влево.

Отсоединение разъема

• Отсоедините разъем датчика уровня топлива (черный) и разъедините проводку.

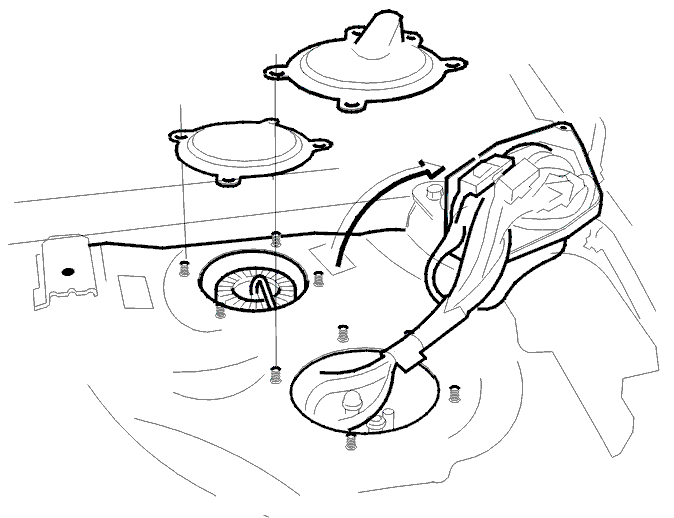

Снятие крышек

• Снимите пластмассовую крышку над крышкой датчика уровня топлива. Отложите в сторону.
• Снимите крышки над датчиком уровня топлива и топливным насосом.

Демонтаж датчика уровня топлива

• Вытяните провод датчика уровня топлива через отверстие у датчика уровня топлива.
• Отверните пластмассовую гайку датчика уровня топлива. Используйте инструмент🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800.
• Поднимите датчик уровня топлива.
• Снимите прокладку.

Осторожно: Наверните гайку на горловину, в противном случае она может разбухнуть, что затруднит установку гайки.

Установка датчика уровня топлива

• Поставьте новую резиновую прокладку.
• Смажьте внутреннюю и верхнюю стороны резиновой прокладки вазелином.
• Поставьте прокладку на горловину топливного бака.
• Установите датчик уровня топлива электрическими выводами вдоль автомобиля.
• Затяните гайку моментом 30 Н м.

• Поверните провода датчика уровня топлива влево и пропустите их через отверстие у топливного насоса.
• Протяните все провода в защитную трубку. Оберните защитную трубку изоляционной лентой.
• Подсоедините датчик уровня топлива.
• Установите в обратном порядке крышки, панели и напольное покрытие багажного отделения. Убедитесь, что провода не зажаты.
