Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие компонентов
Снимите:
- модуля управления коробки передач (TCM). См.:Styrenhet växellåda (TCM)
- крышку системы управления. См.: Kåpa kontrollsystem.
Снятие
Снятие жгута проводов
Снимите:
- разъемы соленоидных клапанов
- винт держателя датчика температуры масла. Отсоедините датчик от системы управления
- жгут проводов с держателей на системе управления
- жгут проводов.
Установка
Примечание: Моменты затяжки смотрите в Åtdragningsmoment.

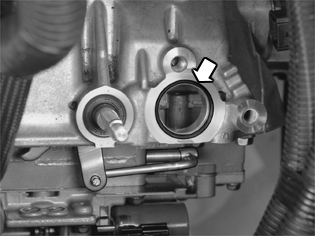

Проверка уплотнения жгута проводов
Убедитесь, что уплотнение разъема жгута проводов не повреждено и находится на своем месте.
Установка жгута проводов коробки передач
Установите жгут проводов коробки передач. Убедитесь, что направляющая разъема идет между выступами на коробке передач. Убедитесь, что жгут проводов прикреплен к держателям на системе управления.

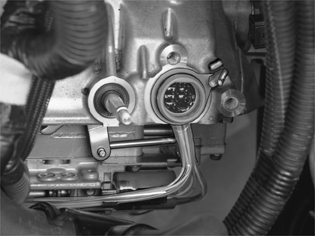

Установка разъема жгута проводов
Подсоедините разъемы к соленоидным клапанам.Установите датчик температуры масла, используя держатель и винт M6. Затяните.Убедитесь, что жгут проводов правильно расположен в держателях.
Завершение
Установка компонентов
Установите:
- крышку системы управления. См.:Kåpa kontrollsystem
- модуля управления коробки передач (TCM). См.: Styrenhet växellåda (TCM).
