Датчик температуры охлаждающей жидкости (D5252T MSA 15.7)

Применимость

Устройство и функционирование

Датчик температуры охлаждающей жидкости в
двигателе обеспечивает модуль
управления данными о температуре охлаждающей
жидкости.
На основании этих данных модуль управления определяет
температуру двигателя и
управляет:

• Опережением впрыскивания топлива
• Электрическим вентилятором охлаждения двигателя
• Диагностическими режимами
• Свечами пускового подогрева
• Дополнительными обогревателями

Датчик температуры охлаждающей жидкости в
двигателе снабжен термистором
с
отрицательным температурным коэффициентом (ОТК).
Модуль управления подает номинальное (без нагрузки)
напряжение 5 В через
внутренний резистор в модуле управления на один из
выводов датчика.
Второй вывод соединен с "массой".При изменении температуры двигателя изменяется
сопротивление датчика и
напряжение на нем.
Это напряжение может изменяться от 0 В до 5 В: оно имеет
высокий уровень для
холодного двигателя и низкий уровень для прогретого
двигателя.
Если сигнал с датчика температуры охлаждающей
жидкости в двигателе
отсутствует или неверен, модуль управления

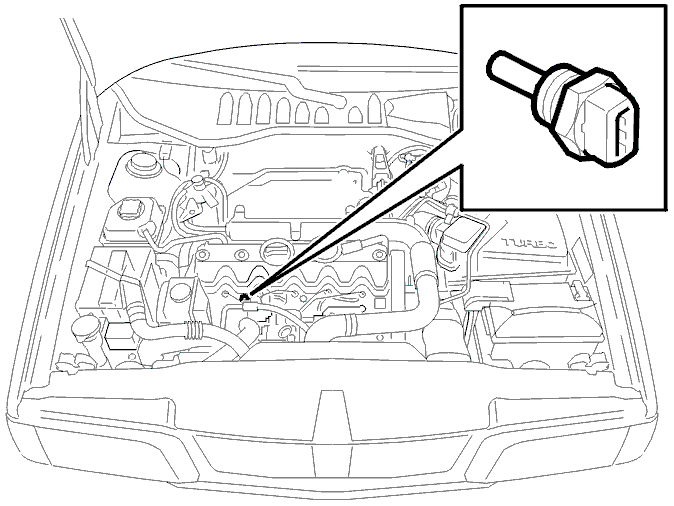

использует его заменяющее значение.Датчик температуры охлаждающей жидкости в
двигателе расположен в
возвратной трубке охлаждающей жидкости, рядом с
головкой цилиндров.
