Датчик скорости автомобиля (VSS) для счетчиков такси

Снятие провода аккумулятора

Осторожно: Отсоедините отрицательный провод аккумулятора.

Никогда не снимайте положительный провод в моторном отсеке.

• Если загорается индикаторная лампа неисправности (MIL): Считайте коды неисправности системы управления двигателем. Если необходимо, устраните все неисправности, прежде чем отключать электропитание к автомобилю
• После выключения зажигания подождите по крайней мере 5 минут перед тем, как отключить электропитание к автомобилю. Это делается для того, чтобы модули управления получили достаточно времени, чтобы зарегистрировать информацию.

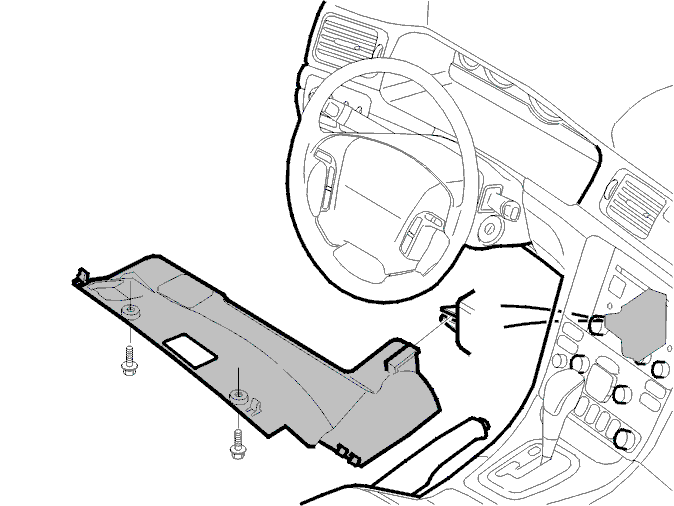

Снятие звукоизоляционной панели со стороны водителя

Звукоизоляционная панель закреплена тремя зажимами на обратной стороне приборной панели. Она установлена в канал возле блока педалей.Потяните звукоизоляционную панель прямо вниз у приборной панели.Потяните звукоизоляционную панель назад в автомобиль.Выньте звукоизоляционную панель.

Открытие доступа и снятие центрального электронного модуля (СЕМ)

Разблокируйте боковую защелку. Потяните центральный электронный модуль (СЕМ) назад.Выньте центральный электронный модуль (CEM) из его креплений.

Снятие крышки над электронным модулем

Отвинтите винт, удерживающий разъем так, чтобы он вышел из резьбы. Убедитесь, что винт вышел, проверив пальцами.Отсоедините разъем. Используйте гаечный ключ с открытым зевом и опору (см. иллюстрацию).

Примечание: Не повредите штырьковые выводы.

Проверка разъема

Убедитесь в том, что разъем модуля управления не поврежден.

Зачистка изоляции кабеля

Зачистите 3,0±0,2 мм 0,75 мм²кабеля. Используйте инструмент для зачистки кабеля🔧 SKALVERKTYG (FÖR LEDNING)или подобный инструмент.Чтобы получить дополнительную информацию о том, как зачищать кабели, см.:Словарь терминов, относящихся к разъемам и корпусам Раздел 3 (37), Ремонт проводки и замена кабельных выводов, 850, 900, Раздел FB.

Присоединение кабельных выводов

Присоедините кабельный вывод 9442486. Используйте плоскогубцы🔧 KONTAKTPRESSVERKTYG (FÄRGKOD: RÖD).Используйте отверстие (A).Чтобы получить дополнительную информацию о том, как присоединять кабельные выводы, см.:Словарь терминов, относящихся к разъемам и корпусам Раздел 3 (37), Ремонт проводки и замена кабельных выводов, 850, 900, Разделы GD и H.

Установка кабельных выводов

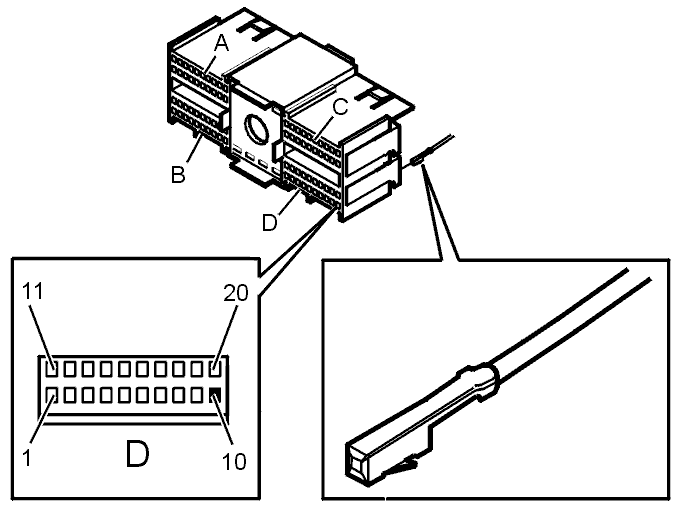

Вдавите кабельный вывод в выводD10в разъеме модуля управления. Убедитесь, что кабельный вывод повернут в правильном направлении, прежде чем вдавливать его на место.Убедитесь, что кабельный вывод фиксируется на месте.

Установка разъема

Установите разъем в центральный электронный модуль (СЕМ).

Примечание: Штырьки хрупкие. Убедитесь, что разъем входитпрямо внизв центральный электронный модуль (CEM).

Установите крышку над разъемом. Затяните винт.

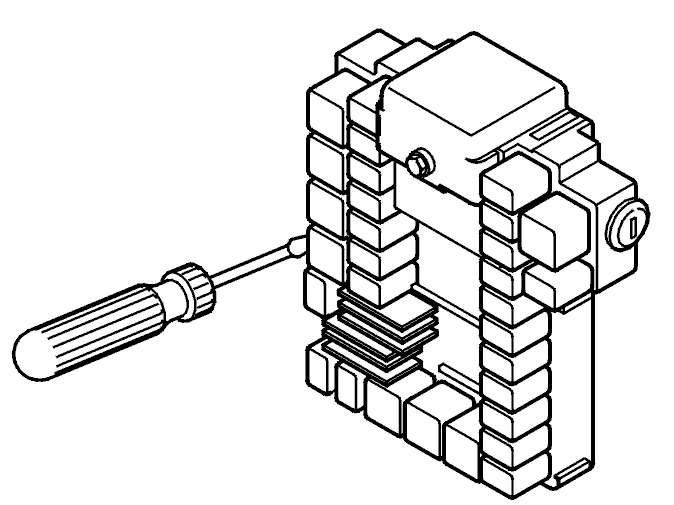

Установка блока реле

Установите блок реле на крепления.Убедитесь, что боковые защелки фиксируют блок реле.

Закрепление кабеля

Закрепите кабель. Оставьте 150 мм между ленточными хомутами. Убедитесь, что нет опасности повреждения защитной оболочки кабеля. Если она повреждена, есть опасность возникновения коротких замыканий.

Примечание: Убедитесь, что кабель не находится вблизи каких бы то ни было движущихся деталей, таких, как вал рулевого колеса.

Установка звукоизоляционной панели со стороны водителя

Внесите звукоизоляционную панель.Подвиньте звукоизоляционную панель вперед в автомобиле.Звукоизоляционная панель должна быть закреплена зажимами на обратной стороне приборной панели. Она должна быть установлена в канал возле блока педалей.Осторожно нажмите звукоизоляционную панель прямо вверх к приборной панели.

Установка провода аккумулятора

Внимание: Во время установки, зажигание должно быть в положении II. Затем снова подсоедините отрицательный провод аккумулятора.

Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

Двигатель

• В случае, если аккумулятор отсоединялся, на автомобиле возможно придется проехать в течение нескольких минут перед тем, как двигатель начнет работать нормально.

Вентилятор

• Если автомобиль оборудован системой ручного управления микроклиматом (MCC) или стандартной системой управления микроклиматом, скорость вентилятора обдува должна быть перекалибрована, если аккумулятор был отсоединен

Люк в крыше

• Люк в крыше должен быть закрыт
• Нажмите на выключатель люка в крыше, чтобы установить его в наклонное положение
• Отпустите выключатель
• Нажмите на кнопку снова и держите не менее пяти секунд
• Отпустите выключатель
• Калибровка завершена.

Освещение салона

• Отоприте автомобиль с помощью дистанционного управления, так чтобы внутреннее освещение работало после подсоединения кабеля аккумулятора.
