Датчик RPM

Функция управления

Датчик RPM это датчик индуктивного типа: он считает
дырки
в маховике и предоставляет модулю управления
информацию
о частоте вращения двигателя и CKP.

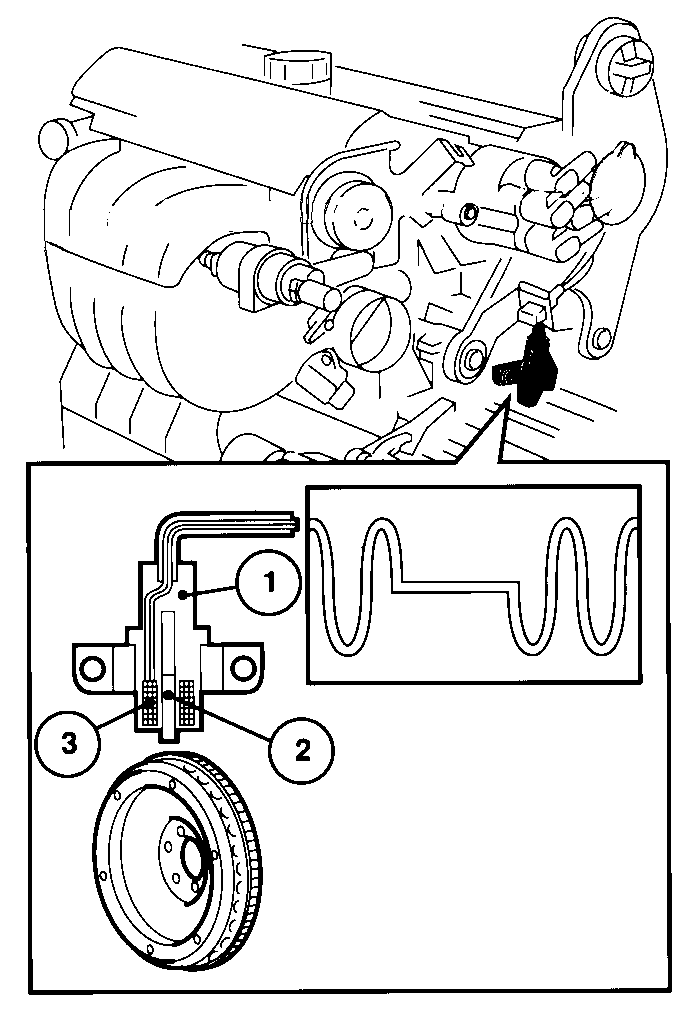

Компоненты:

• Оболочка (1).
• Постоянный магнит (2).
• Катушка (3).

Как работает :

Маховик при ручной коробке передач имеет 58 дырок
(автоматические
модели - 57). Расстояние между дырками более 90° перед
TDC для цилиндра 1.Каждый раз, когда проходит дырку, он индуцирует
напряжение
в катушке; замечая импульсы напряжения, модуль
управления может установить
частоту вращения и положение распредвала.
