Датчик положения распределительного вала, замена (B6284T, B6294S, B6294S2)

Снятие датчика положения распределительного вала

Применимо только к B6xx4T

• Cнимите впускную трубу между передней крышкой и воздухоочистителем.

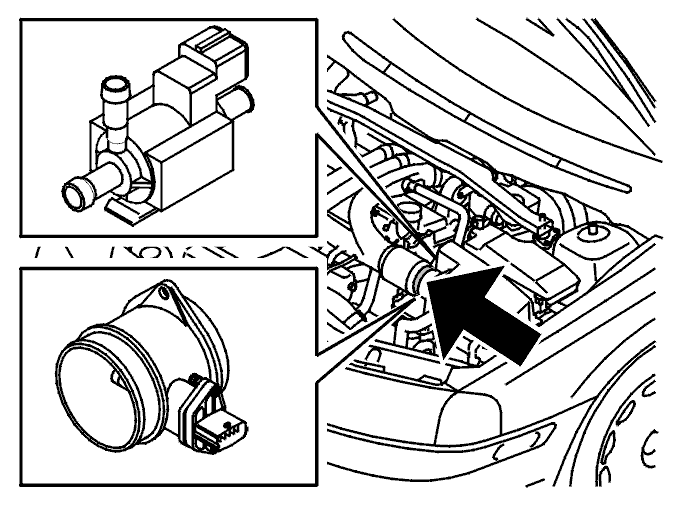

• Снимите зажим на шланге между датчиком массового расхода воздуха и трубой на турбонагнетатель
• Снимите клапан управления турбонагнетателя с корпуса воздухоочистителя
• Отсоедините разъем клапана управления турбонагнетателя
• Снимите корпус воздухоочистителя. Поместите в сторону
• Снимите зажим для шланга со шланга обогревателя и вентиляции картера.

Кронштейн шланга.Отсоедините разъем на кронштейнеВыньте кабель из зажима на блоке цилиндров.Снимите корпус датчика положения распределительного вала.Применимо только к двигателям B6xx4T.Выверните винт крепления датчика. Вытащите датчик.

Снимите трубу предварительного нагрева с воздухоочистителя:Применимо только к двигателям B6xx4S.

Установка датчика положения распределительного вала

Установите

• новый датчик. Затяните до10 Н·м
• корпус датчика положения распределительного вала. Затяните до17 Н·м.Применимо только к B6xx4T
• кабель от зажима на блоке цилиндров
• разъем на кронштейн
• кронштейн шланга на блок цилиндров.

Применимо только к B6xx4T

• трубу вентиляции картера и шланг обогревателя. Затяните зажимы для шланга
• корпус воздухоочистителя
• разъем клапана управления турбонагнетателя
• клапан управления турбонагнетателя с корпуса воздухоочистителя
• шланг между корпусом воздухоочистителя и турбонагнетателем. Затяните зажим для шланга
• впускной коллектор между передней крышкой и корпусом воздухоочистителя.

Установите трубу предварительного нагрева на воздухоочистителе:Применимо только к двигателям B6xx4S.
