Датчик положения распределительного вала (СМР)

Функция управления

Датчик положения распределительного вала CMP
имеет генератор Hall, который помогает
модулю управления принять решение по рабочему циклу
различных цилиндров.

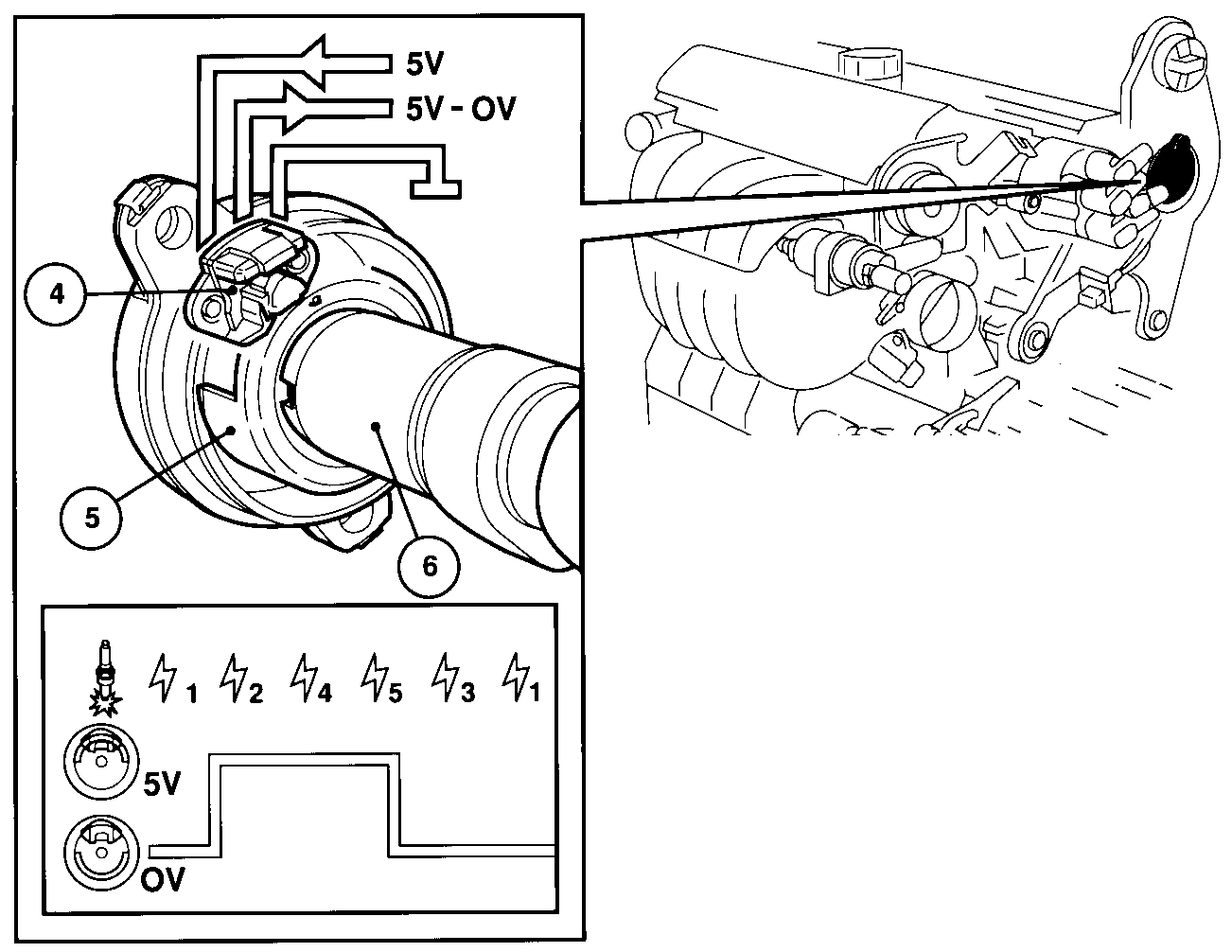

Компоненты:

• Генератор Hall (4).
• Триггерный ротор (5).
• Распределительный вал (6).

Как работает :

разъемный ротор вращается с же скоростью, что и
распределительный вал. Модуль управления посылает 5 В
на генератор Hall; когда
пробел в расщепленном роторе централен генератору Hall
генератор, напряжение
заземляется. Выходной сигнал теперь 0 В. С генератором Hall
экранируемым
ротором, напряжение н затрагивается и остается
неизменным 5 В.Поскольку распредвал вращается с половиной
скорости коленчатого вала, выходной сигнал будет один
раз низкий и один раз высокий каждый новый поворот
коленчатого вала, что линейно с рабочим циклом
соответствующего цилиндра рабочим.Датчик положения распределительного вала CMP
сообщает модулю управления, какой цилиндр
включить, а также какой цилиндр просмотреть на стук при
использовании датчиков детонации
(KS).Модуль управления нагревает цилиндры 1 и 3 когда
сигнал
слаб и 2, 4 и 5, когда сигнал силен.
