Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие верхней части впускного коллектора
Осторожно: Закупорьте отверстия в нижней части впускного коллектора. Используйте ленту или что-нибудь подобное.
Снимите/ослабьте:
- зажим для шланга между впускным коллектором и датчиком массового расхода воздуха

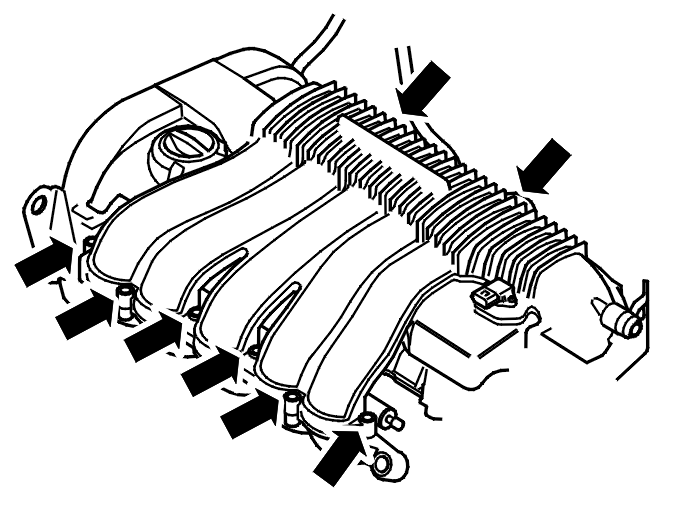

- 6 винтов верхнего впускного коллектора, располагающиеся ближе всего к передней крышке. Выверните/ослабьте 2 винта, располагающиеся напротив теплоизоляционной перегородки. Поднимите впускной коллектор и отложите его в сторону. Отсоедините разъем датчика давления на впускном коллекторе. Отрежьте ленточный хомут.
Снятие датчика положения распределительного вала

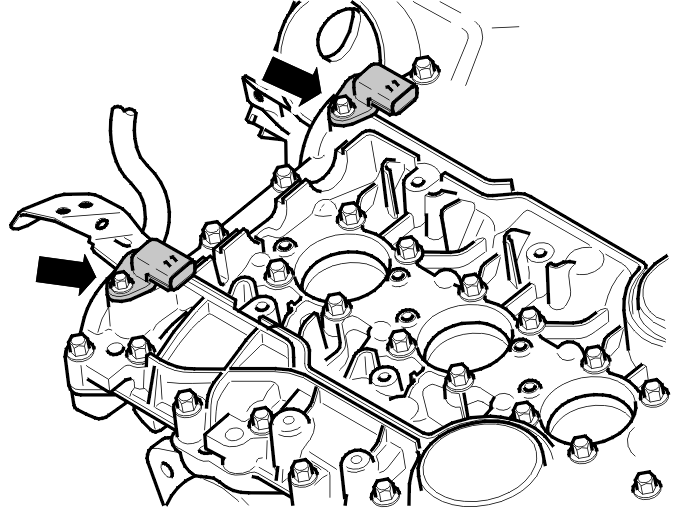

Отсоедините разъем датчика положения на распределительном валу.
Снимите:
- винт датчика положения
- датчик положения на распределительном валу.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка датчика положения распределительного вала
Установите:
- датчик положения на распределительном валу
- винт датчика положения. Затяните.
Подсоедините разъем датчика положения на распределительном валу.
Установка верхнего впускного коллектора
Осторожно: Убедитесь, что направляющие нижней секции находятся в правильном положении.
Установите:
- новую прокладку верхней секции впускного коллектора
- верхний впускной коллектор. Затяните винты поочередно. Затяните. См.: Åtdragningsmoment. Затяните зажим для шланга на датчике массового расхода воздуха. Подсоедините разъем датчика давления на впускном коллекторе
- новый ленточный хомут жгута проводов.
Завершение
Проверка форсунок и демпферов пульсации
Запустите двигатель. Проверьте функционирование двигателя. Проверьте на наличие утечек.
