Датчик массового расхода воздуха (MAF)

Применимость

Описание

Датчик MAF измеряет массу поступающего в
двигатель воздуха и посылает в ECM постоянные сигналы,
которые используются при вычислении перечисленных
ниже значений:

• Продолжительность впрыска
• Момент зажигания
• Давление наддува TC (только на моделях с турбонаддувом)
• Продолжение работы вентилятора охлаждения двигателя

TCM также использует эту информацию при
вычислениях, связанных с переключением передач.

Компоненты

Датчик MAF состоит из пластикового корпуса, разъема,
электронной схемы и алюминиевого теплоотвода.
Измеритель состоит из четырех пленочных
сопротивлений, охлаждаемых потоком воздуха.Датчик MAF получает питание 12 В от главного реле и
имеет также отдельные заземления питания и сигнала.
Напряжение сигнала датчика принимает значения от 0 В до 5
В, в зависимости от массы воздуха, и возрастает с
увеличением
его притока.Из-за довольно высокой рабочей температуры (179°C) и
чувствительные сопротивления смонтированы на одной
стороне термостенда, поэтому функция охлаждения не
применяется.ECM применяет подстановочное значение при

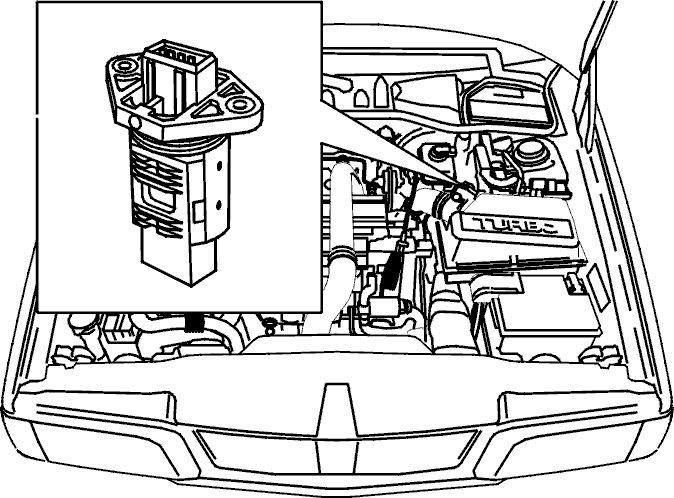

отсутствии или искажении сигнала датчика MAF.Датчик устанавливается на крышке воздушного
фильтра (ACL).
