Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие воздухоочистителя
Снимите:
- впускной шланг между передней панелью и воздушным фильтром

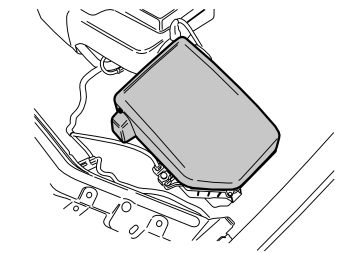

- перекрытие над модулем управления и потяните прямо вверх.
Разветвление жгута проводов

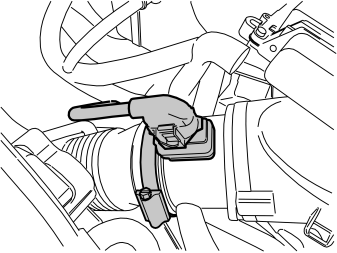

Разъедините контактный разъем расходомера воздуха.Снимите зажим шланга с расходом ера воздуха.

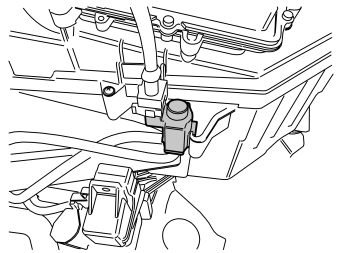

Снимите магнитный клапан с корпуса воздушного фильтра.
Разъедините контактный разъем с модулем управления двигателя.
Прижмите стопорное кольцо и пригните в сторону фиксирующую скобу.
Демонтаж воздушного фильтра, продолжение
Снимите корпус воздушного фильтра с его нижних креплений и снимите впускной шланг.

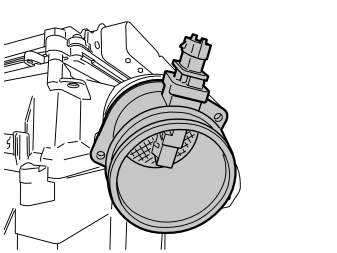

Открутите винты, 2 шт. расходомера воздуха.Снимите расходомер воздуха.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Установка воздушного фильтра, расходомера воздуха и деталей
Установите расходомер воздуха.
Подсказка: Смажьте О-кольцо смазкой, номер детали 1161580.
Установите:
- 2 винта. Затяните
- корпус воздушного фильтра
- соединительная проводка (зажим ленточными креплениями)
- магнитный клапан, зацепив его в корпусе воздушного фильтра
- контактные группы, 3 шт.
- зажим шланга, 1 шт. на впускном шланге. Затяните.
- впускной шланг
- кожух блока управления двигателем.
