Датчик MAF на основе горячей пленки

Применимость

Функции управления

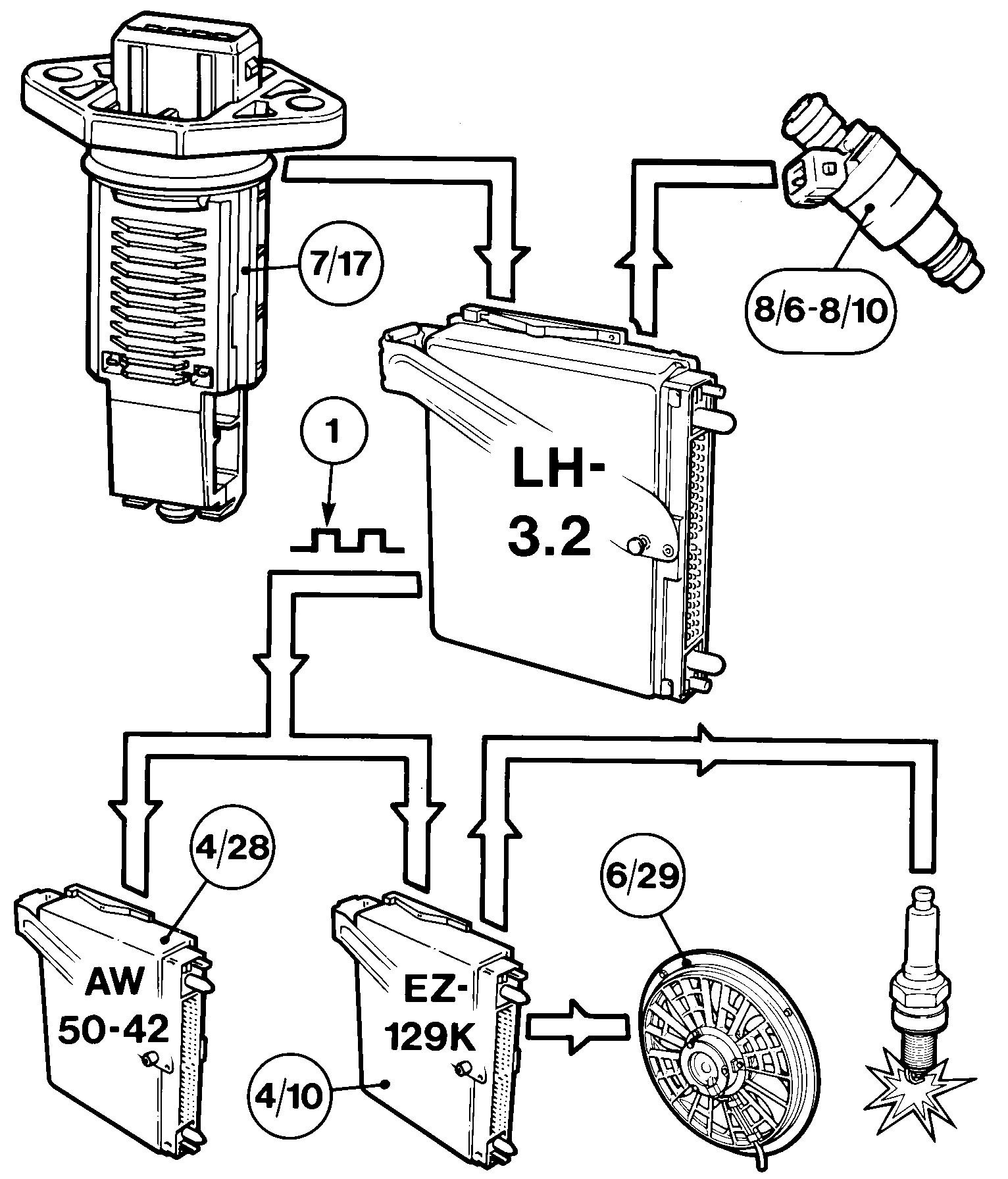

Датчик MAF (7/17) подает на модуль MFI сигналы о количестве потребляемого воздуха.

Информация о нагрузке используется:

• модулем MFI (4/45), для вычисления периода открытия форсунок (8/6-8/10);
• ICM (4/10), для вычисления момента зажигания и определения длительности работы вентилятора охлаждения двигателя;
• AW 50-42 TCM (4/28) для расчета переключения передач.

Модуль MFI преобразует аналоговый сигнал от датчика MAF в цифровую форму (1) и далее передает информацию на ICM и TCM.

Датчик MAF - устройство

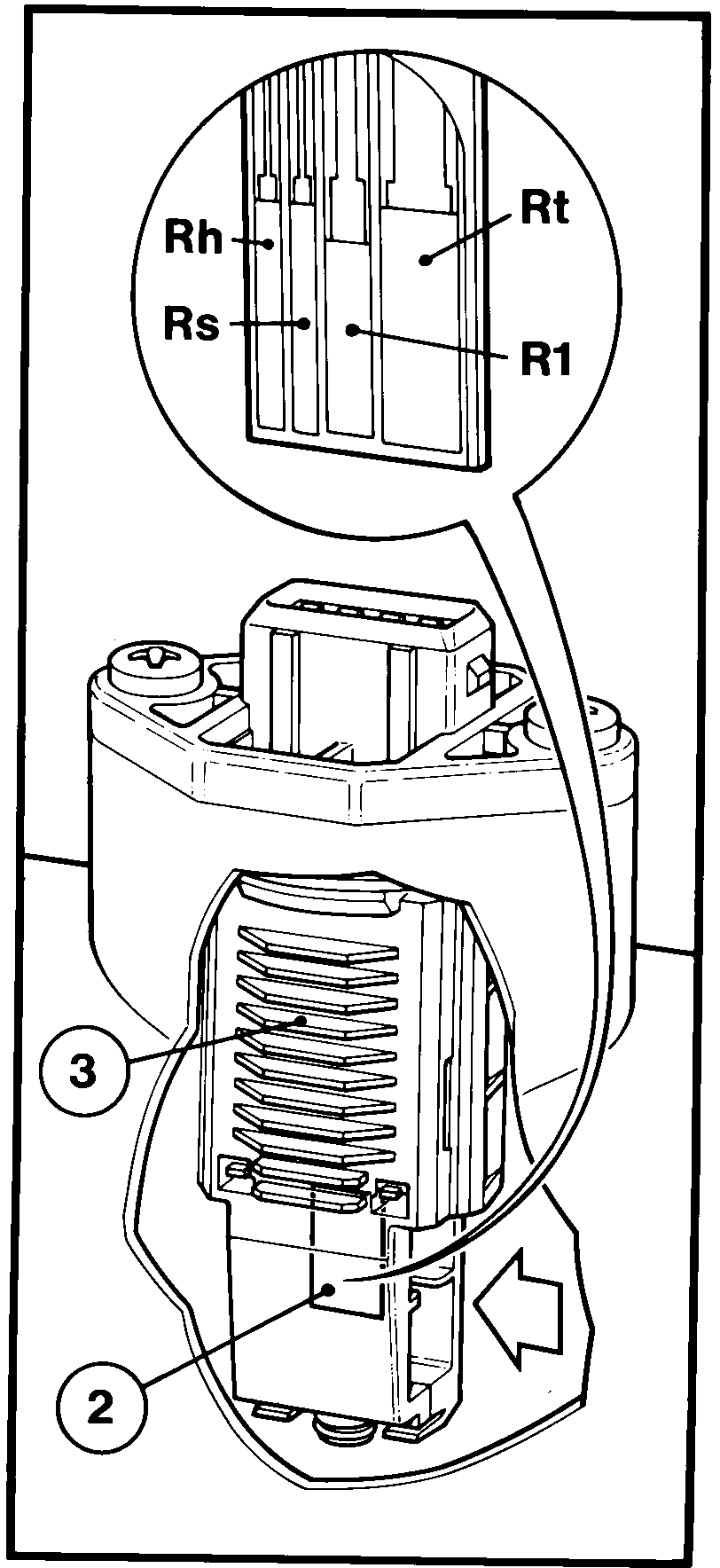

Датчик MAF использует не нагретый проводник, а нагретую пленку (2). Датчик смонтирован на крышке воздухоочистителя (ACL). Устройство состоит из пластикового корпуса, в котором расположен разъем, электронное устройство и алюминиевый теплообменник (3). Входящий воздух контактирует с пленкой, которая состоит из четырех резисторов.

Резисторы выполняют следующие функции:

• Rt - терморезистор типа NTC. Его назначение - давать информацию о температуре засасываемого воздуха.
• R1 - калибровочный резистор.
• Rs - чувствительный к потоку резистор типа PTC. Его назначение - давать информацию об охлаждающем эффекте засасываемого воздуха.
• Rh - подогревающий резистор, назначение которого - поддерживать температуру Rs на уровне 170°C выше температуры внешнего воздуха.

Поскольку рабочая температура относительно высока (170°C), и резисторы-датчики потока и температуры смонтированы на поверхности горячей пленки, нет необходимости в охлаждении.
