Датчик качества воздуха (1999, 2000)

Примечание: Новый датчик качества воздуха был введен в производство на некоторых моделях с определенным номером шасси 2002 года выпуска.

Старый датчик качества воздуха имеется на автомобилях со следующим номером шасси:V70 2000: -179938 (завод 1)V70 2000: -178516 (завод 2)V70 XC 2001: -051467S60 2001: -102442Метод для прежнего датчика качества воздуха, см. Замена датчика качества воздуха.Для автомобилей с номером шасси выше указанного действителен приведенный ниже метод.

Подготовка

Снимите:

• стеклоочиститель ветрового стекла, см. Рычаг стеклоочистителя / скребок, ветровое стекло, замена.
• перекрывающую панель стеклоочистителей, см. Капот, замена.

Откройте заслонку подачи воздуха (REC).

Снятие датчика

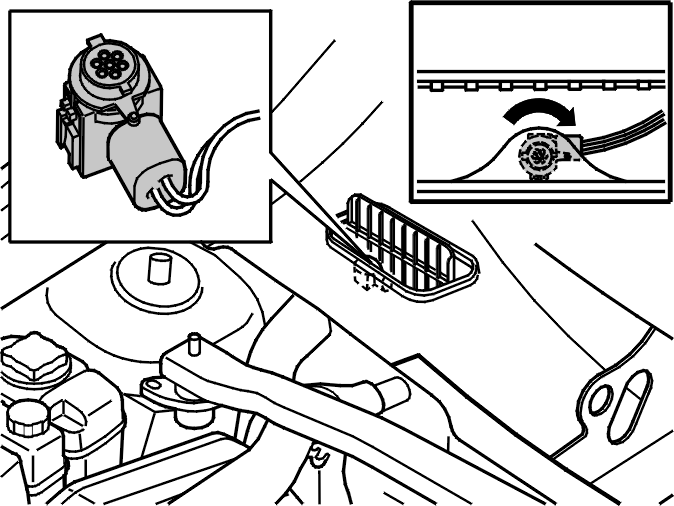

Поверните датчик примерно на 60° против часовой стрелки (см. иллюстрацию).

Примечание: Датчик может быть расположен в пазу только в одном положении (см. иллюстрацию).

Вытяните датчик с кабелем немного, чтобы открыть доступ к контакту.Отсоедините контактный разъем.

Установка датчика

Подсоедините контактный разъем.Введите кабель через отверстие как можно дальше.Установите датчик с уплотнением (гладкой стороной вверх) в канавке.Поверните датчик примерно на 60° по часовой стрелке до упора. Проверьте, чтобы датчик качества воздуха был закреплен.Следите за тем, чтобы кабель был протянут как можно дальше.

Установка защитной панели и стеклоочистителей

Закройте заслонку подачи воздуха.Установите защитную панель и стеклоочистители, см. Рычаг стеклоочистителя / скребок, ветровое стекло, замена.

Год изготовления автомобиля 2005-

Откалибруйте модуль системы управления микроклиматом, см. VIDA/Диагностика/Автомобильная коммуникация/Калибровка системы микроклимата (CCM).
