Датчик дождя (2013, 2014)

Применимость

Датчик дождя

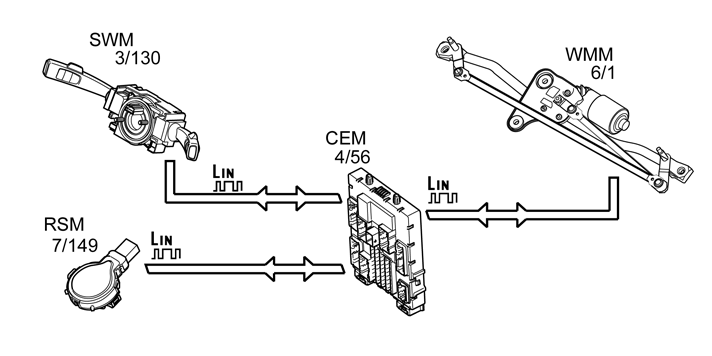

Модуль датчика дождя (RSM) (7/149) обнаруживает воду на ветровом стекле. Датчик дождя (RSM) оценивает информацию об объеме воды на ветровом стекле и о преобладающих световых условиях снаружи автомобиля. Эта информация передается через центральный электронный модуль (CEM) (4/56) далее на модуль электродвигателя стеклоочистителя (WMM) (6/1) при помощи последовательной связи. Модуль электродвигателя стеклоочистителя (WMM), в свою очередь, обеспечивает, чтобы стеклоочистители ветрового стекла были установлены на правильную скорость.Модуль датчика дождя (RSM) определяет, является ветровое стекло грязным или оно покрыто образующимся при движении налетом, и автоматически производит соответствующую компенсацию. Модуль датчика дождя (RSM) также регистрирует попадание на ветровое стекло большого количества воды. Стеклоочистители ветрового стекла начинают тогда работать на максимальной скорости.Модуль датчика дождя (RSM) поддерживает связь с центральным электронным модулем (CEM) при помощи последовательной связи. Электропитание подается из реле продленного электропитания. Реле проверяется центральным электронным модулем (CEM) и активируется, когда зажигание находится в положении I или II. Электропитание на модуль датчика дождя (RSM) подается в течение 3 секунд после выключения зажигания.Модуль дождя (RSM) может быть активирован путем установки правого рычага управления на рулевом колесе в положение 0 или положение одиночного прохода стеклоочистителя. Датчик включается нажатием кнопки RSM на правом рычаге управления на рулевом колесе. Если правый рычаг управления установлен в любое другое положение, датчик дождя будет отключен.Модуль рулевого колеса (SWM) (3/130) передает по сети LIN на центральный электронный модуль (CEM) сигнал, показывающий положение рычага выключателя стеклоочистителей ветрового стекла и состояние выключателя датчика дождя. Если выключатель датчика дождя активируется на рычаге стеклоочистителя, центральный электронный модуль (CEM) передает информацию на модуль датчика дождя (RSM), который активируется.Модуль датчика дождя (RSM) передает информацию на модуль электродвигателя стеклоочистителя (WMM) через центральный электронный модуль (CEM). Чувствительность можно отрегулировать при помощи кольца на рычаге стеклоочистителей.Если неисправность появляется в модуле датчика дождя (RSM), центральный электронный модуль (CEM) передает сообщение об ошибке на модуль электродвигателя стеклоочистителя (WMM). Если появляется сообщение о неисправности, когда модуль датчика дождя (RSM) активирован, модуль электродвигателя стеклоочистителя выбирает максимальную скорость для стеклоочистителей ветрового стекла до тех пор, пока датчик дождя (RSM) не будет отключен. Если неисправность появляется снова, функция стеклоочистителей будет активирована только тогда, когда рычаг стеклоочистителя будет переведен в следующий раз в режим одиночной работы стеклоочистителя или в положение низкой скорости.
