Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T6 | 2011 |
| S60 (11-) | B4204T7 | 2011–2014 |
| S80 (07-) | B4164T | 2014, 2015 |
| S80 (07-) | B4164T2 | 2014 |
| S80 (07-) | B4204T6 | 2010–2014 |
| S80 (07-) | B4204T7 | 2011–2014 |
| S80L | B4204T6 | 2010–2013 |
| S80L | B4204T7 | 2012, 2013 |
| V60 | B4164T | 2014, 2015 |
| V60 | B4164T2 | 2014, 2015 |
| V60 | B4164T3 | 2014, 2015 |
| V60 | B4204T6 | 2011 |
| V60 | B4204T7 | 2011–2014 |
| V70 (08-) | B4164T | 2014, 2015 |
| V70 (08-) | B4164T2 | 2014, 2015 |
| V70 (08-) | B4204T6 | 2010, 2011 |
| V70 (08-) | B4204T7 | 2011–2014 |
| XC60 | B4204T6 | 2010–2012 |
| XC60 | B4204T7 | 2011–2015 |
Цветовая символика
Примечание: Эта цветная карта отображает (в цветном печатном и электронном формате) значение различных цветов, используемых в создании иллюстраций.
- Используется для выделения детали, к которой относится предстоящая работа.
- Используется в качестве дополнительных цветов, когда необходимо показать или выделить другие детали.
- Используется для крепежных деталей, подлежащих демонтажу/монтажу. Имееются в виду винты, зажимы, контактные разъемы и др.
- Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.
- Используется для стандартного и специального инструмента.
- используется в качестве фонового цвета на деталях автотранспортного средства.

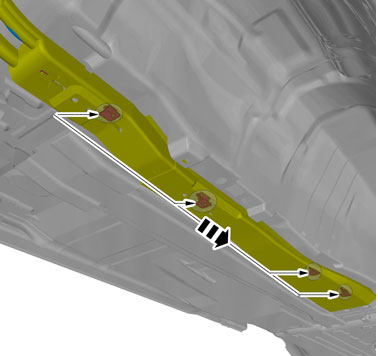

Демонтаж
Выполните сброс давления топливной системы сброс давления топливной системы сброс давления топливной системы
Внимание: Будьте готовы собрать вытекающие жидкости.

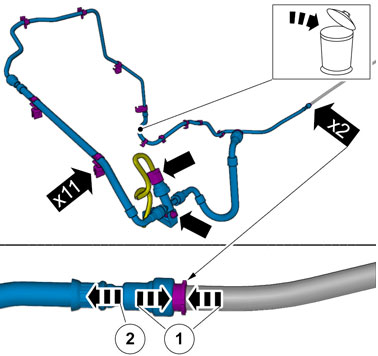

Выполните сращивание проводки Соединение кабелей
Примечание: Отрегулируйте длину запасных проводов для транспортных средств.

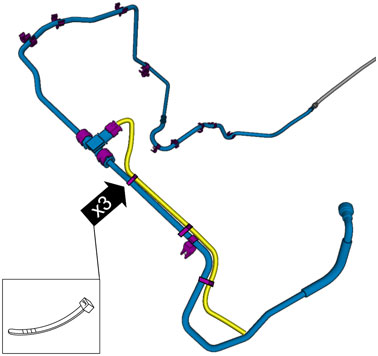

Используйте ленту
Установку выполните в порядке обратном снятию.
