Датчик давления системы EBD, замена

Подготовка

Очистите поверхность вокруг соединения датчика давления системы EBD с главным цилиндром.Подложите ветошь под датчик давления системы EBD, чтобы защитить лакокрасочное покрытие от пролившейся тормозной жидкости.Возьмите сливную емкость и шланг для сбора тормозной жидкости.

Снятие датчика давления системы EBD

Зажигание выключеноПоднимите переднюю часть автомобиля домкратом.

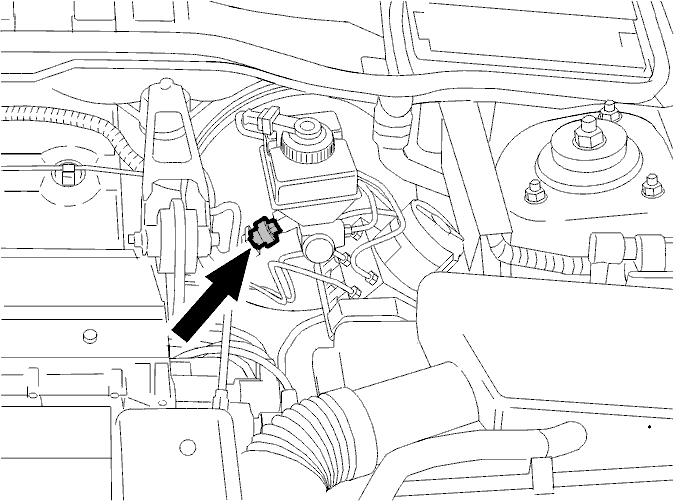

• Отсоедините разъем от датчика давления системы EBD.

Отделите:

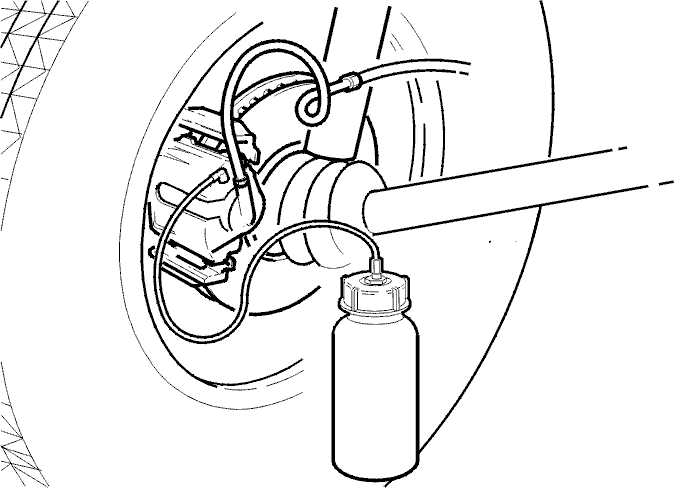

• Защитный колпачок с штуцера для прокачки суппорта левого переднего колеса.
• Подсоедините шланг к сливной емкости.
• Откройте штуцер для прокачки, выжмите педаль тормоза и держите или зафиксируйте ее в выжатом положении.
• Закройте штуцер для прокачки.
• Снимите датчик давления системы EBD и заглушите соединитель, чтобы в тормозную систему не попала грязь.

Проверьте датчик давления системы EBD

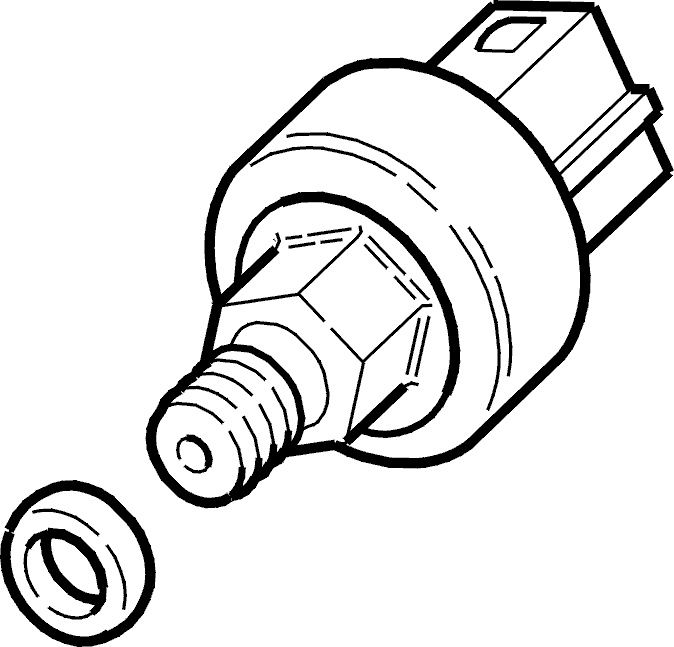

Датчик давления системы EBD поставляется с различными уплотнениями, предназначенными для установки между ним и главным цилиндром:

1. Уплотнительное кольцо
2. Пружинная зубчатая шайба
3. Коническое уплотнение

• Убедитесь в отсутствии грязи в соединителе датчика давления системы EBD.

Установка нового датчика давления системы EBD

• Поставьте датчик давления системы EBD. Затяните моментом 15 Н м.
• Подсоедините разъем к датчику давления системы EBD.

Отпустите педаль тормоза.

При необходимости долейте свежей тормозной жидкости в бачок и прокачайте тормозную систему (см. Прокачкатормозов с помощью агрегата для прокачки.

Датчик давления системы EBD стоит в первом контуре тормозов, поэтому только первый контур нуждается в прокачке.

Завершение процедуры:

• Подсоедините разъем к датчику уровня тормозной жидкости.
• Убедитесь в отсутствии утечек.

Удалите подтеки тормозной жидкости с помощью теплой воды и автошампуня.
