Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие защитной пластины
Выверните 6 винтов.
Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.
Поднимите и сдвиньте защитную пластину вперед. Снимите защитную пластину.
Снятие брызговика под двигателем
Снимите:
- 6 винтов
- брызговик под двигателем

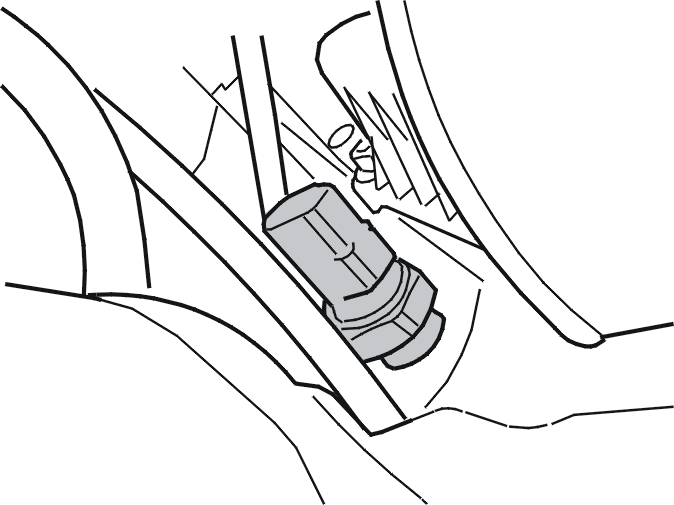

Снятие датчика давления масла
Отсоедините разъем с датчика.Снимите датчик давления масла с блока цилиндров.
Подсказка: Сотрите разлившееся масло бумагой или чем-нибудь подобным.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка датчика давления топлива
Установите датчик давления топлива. НанеситеLoctite 962на датчик и затяните согласно:Момент затяжки.Вставьте разъем на датчик давления масла.
Установка брызговика под двигателем
Установите:
- брызговик под двигателем
- 6 винтов М8; затяните.
Установка защитной пластины
Установите:
- защитную пластину
- 6 винтов; затяните.
Завершение
Запустите двигатель и проверьте на утечки и работоспособность.
