Датчик давления (2)

Функция управления

Электронные датчики давления и температуры
воздуха
замеряют частичный вакуум во впускном коллекторе
двигателя и температуру воздуха на входе.Модуль управления использует данные датчиков
при
подсчете нагрузки двигателя .

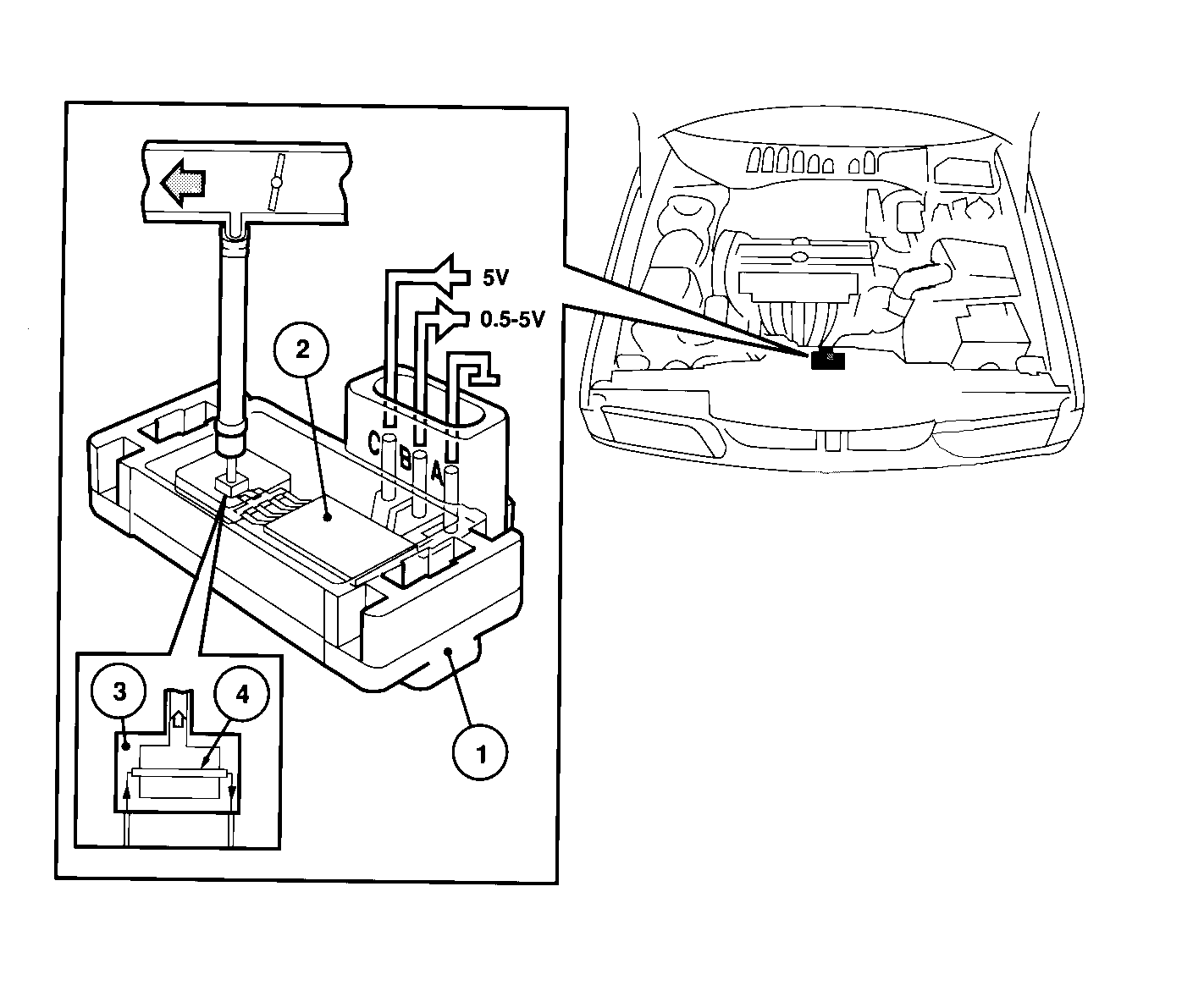

Компоненты датчика давления:

• Оболочка(1).
• PCB с электронными компонентами (2).
• Датчик давления (3) с пьезоэлектрической мембраной(4).

Как он работает:

Модуль управления питает датчик давления
с напряжением 5 В. В зависимости от давления во входной
трубе, мембрана сгибается в разной степени и ее
сопротивление варьируется. PCB замечает это изменение
и регулирует и усиливает сигнал так, что выходной сигнал
от датчика давления
варьируется между 0,5 и 5 В, в зависимости от давления.
