Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5204T4 | 2001–2005 |
| C70 Conv (-05) | B5234T3 | 2001, 2002 |
| C70 Conv (-05) | B5244T | 2001, 2002 |
| C70 Coupe (-02) | B5204T4 | 2001, 2002 |
| C70 Coupe (-02) | B5234T3 | 2001, 2002 |
| C70 Coupe (-02) | B5244T | 2001, 2002 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG | 2000 |
| S70 | B5244SG2 | 2000 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Замена датчика частоты вращения ведущего вала коробки передач
Замена датчика частоты вращения ведущего вала коробки передач V70 -2000 и S80
Замена датчика частоты вращения ведущего вала коробки передач V70 -2000, см. Замена датчика частоты вращения ведущего вала коробки передач V70 -2000 Замена датчика частоты вращения ведущего вала коробки передач S80, см. Замена датчика частоты вращения ведущего вала коробки передач S80
Замена датчика частоты вращения ведущего вала коробки передач V70 -2000
Снятие компонентов моторного отсека
Выключите зажигание.
Снимите:
- корпус воздухоочистителя и впускной коллектор
- аккумулятор
- полку аккумулятора.

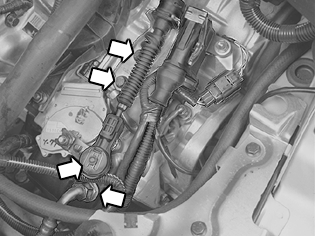

Снятие троса переключателя передач
Снимите:
- винты с кронштейна троса переключателя передач
- трос с рычага. Передвиньте трос в одну сторону
- винты большого разъема. Разъедините разъем.
Разборка большого разъема
Снимите:
- ленточные хомуты с резинового уплотнения разъема и жгута проводов
- резиновое уплотнение.
Вставьте отвертку между корпусом и гнездом. Вдавив фиксатор, вытяните основания из корпуса.Отделите основание датчика частоты вращения ведущего вала коробки передач от других оснований.
Замена датчика
Тщательно очистите поверхность вокруг датчика.
Снимите датчик
Установите новый датчик
Нанесите немного вазелина на уплотнительное кольцо датчика. Затяните до 5,5 Н·м.
Сборка разъема
Убедитесь, что резиновое уплотнение находится в нужном месте.Установите ленточные хомуты вокруг резинового уплотнения.
Установка троса переключателя передач
Установите:
- большой разъем и кронштейн. Затяните меньший разъем. Затяните до 25 Н·м. Подсоедините большой разъем
- ленточные хомуты жгута проводов
- трос на рычаг
- винты кронштейна. Затяните до 25 Н·м.
Установка компонентов моторного отсека
Установите:
- полку аккумулятора
- корпус воздухоочистителя и впускной коллектор
- аккумулятор.
Проверка кодов неисправности
Проверьте и сотрите все коды неисправности.
Замена датчика частоты вращения ведущего вала коробки передач S80
Снятие компонентов моторного отсека
Выключите зажигание.Снимите корпус воздухоочистителя в сборе со впускным коллектором.
Снятие троса переключателя передач
Снимите:
- винты с кронштейна троса переключателя передач
- трос с рычага. Передвиньте трос в одну сторону
- винты большого разъема. Разъедините разъем.
Разборка большого разъема
Снимите:
- ленточные хомуты с резинового уплотнения разъема и жгута проводов
- резиновое уплотнение.
Вставьте отвертку между корпусом и гнездом. Вдавив фиксатор, вытяните основания из корпуса.Отделите основание датчика частоты вращения ведущего вала коробки передач от других оснований.
Замена датчика
Тщательно очистите поверхность вокруг датчика.
Снимите датчик
Установите новый датчик
Нанесите немного вазелина на уплотнительное кольцо датчика. Затяните до 5,5 Н·м.
Сборка разъема
Убедитесь, что резиновое уплотнение находится в нужном месте.Установите ленточные хомуты вокруг резинового уплотнения.
Установка троса переключателя передач
Установите:
- большой разъем и кронштейн. Затяните меньший разъем. Затяните до 25 Н·м. Подсоедините большой разъем
- ленточные хомуты жгута проводов
- трос на рычаг
- винты кронштейна. Затяните до 25 Н·м.
Установка компонентов моторного отсека
Установите корпус воздухоочистителя, включая все шланги и электрические выводы.
Проверка кодов неисправности
Проверьте и сотрите все коды неисправности.
