Датчик активного управления поворотом вокруг вертикальной оси, замена (2)

Расположение

Датчик активного управления поворотом вокруг вертикальной оси расположен под правым передним сиденьем.

Подготовительные работы

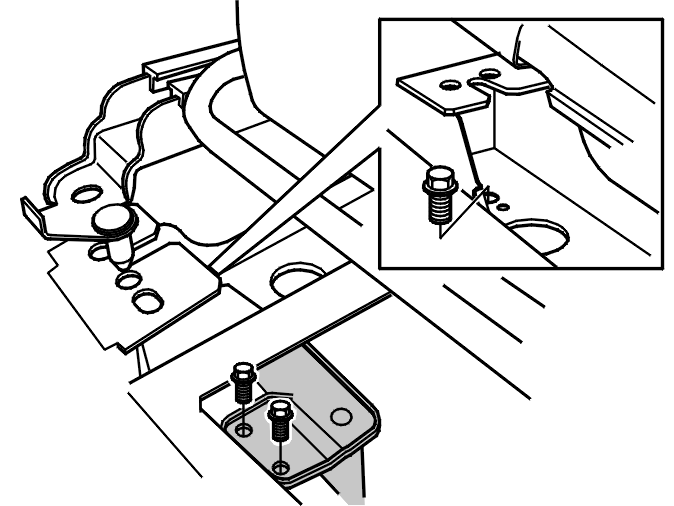

Снимите модуль звуковоспроизведения (AUD)Модуль звуковоспроизведения (AUD), замена.Снимите панели над передними винтами направляющих сиденья (потяните прямо вверх).Выверните 2 передних винта направляющих сиденья.Отведите сиденье назад.Отведите ковровое покрытие.Снимите правый винт кронштейна сиденья. Смотрите иллюстрацию.

Примечание: Обращайтесь с датчиком активного управления поворотом вокруг вертикальной оси осторожно, так как его легко повредить механически.

Снятие датчика активного управления поворотом вокруг вертикальной оси

Выверните 2 винта кронштейна (см. иллюстрацию).Отсоедините разъем.Поднимите кронштейн сиденья. Снимите датчик активного управления поворотом вокруг вертикальной оси.

Замените узел датчика вместе с кронштейном.

Момент затяжки

Моменты затяжки см. в Момент затяжки.

Установка датчика активного управления поворотом вокруг вертикальной оси

Поднимите кронштейн сиденья. Установите датчик активного управления поворотом вокруг вертикальной оси.Установите 2 винта. M6Подсоедините разъем.

Заключительные операции

Установите:

• Правый винт кронштейна сиденья. M10
• Ковровое покрытие
• 2 передних винта направляющих сиденья. M10
• Панели
• Модуль звуковоспроизведения (AUD).

Откалибруйте следующим образом: VIDA\связь автомобиля\функциональная группа 5\ тормоза\калибровка.

Проверьте

Включите зажигание.Символ на приборной панели должен погаснуть втечение 5 секунд.В случае неисправности символ горит непрерывно.Выполните дорожное испытание автомобиля после ремонта. См.Формуляр дорожного испытания (модуль управления тормозами / DSTC (С истема динамической устойчивости и контроля пробуксовки колес)), описан ие.
