Датчик активного управления поворотом вокруг вертикальной оси, замена (1)

Правое переднее сиденье

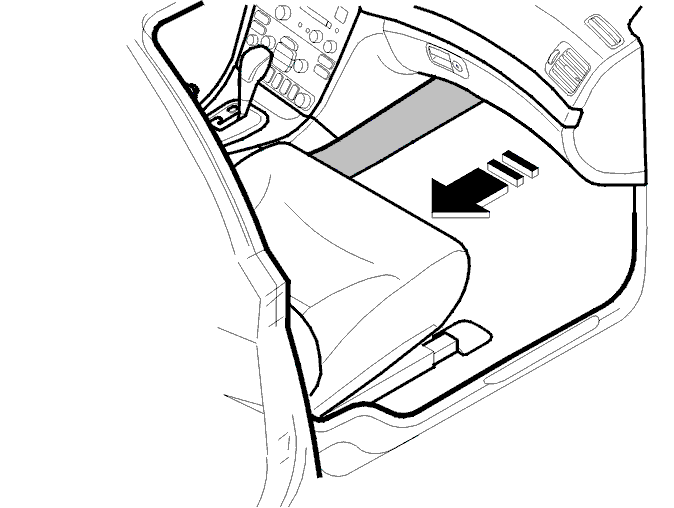

• Сдвиньте сиденье как можно дальше назад
• Отсоедините панели над передними винтами направляющих сиденья (потяните прямо вверх)
• Выверните винты (2)
• Нагните сиденье назад. Поместите насадку под направляющей сиденья
• Отогните ковровое покрытие от направляющей сиденья. Поместите груз на ковровое покрытие, так чтобы оно не мешало.

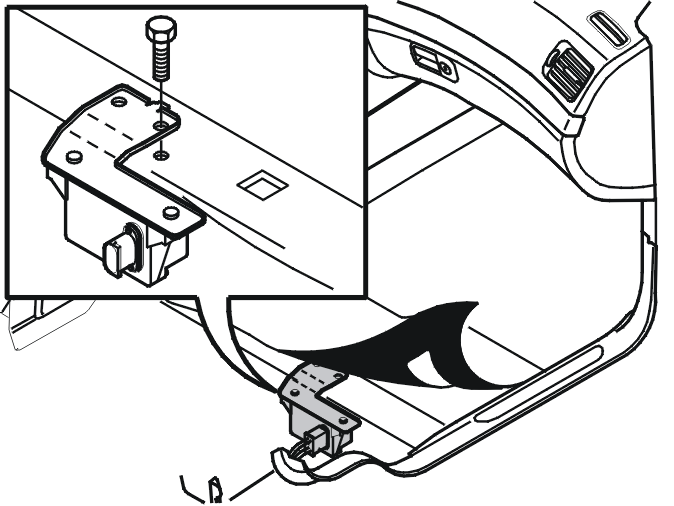

Снятие датчика активного управления поворотом вокруг вертикальной оси

• Отогните ковровое покрытие пола под сиденьем
• Выверните винты на кронштейне
• Отогните кронштейн вверх от кузова и поднимите его
• Отсоедините разъем
• Замените узел датчика вместе с кронштейном.

Установка датчика активного управления поворотом вокруг вертикальной оси

Осторожно: Важно, чтобы кронштейн был правильно установлен заново в кузове. Если кронштейн датчика установлен заново неправильно, существует опасность нарушения нормальной работы.

Установите:

• разъем датчика
• кронштейн на кузове. Затяните винты. Затяните до10 Н·м.

Примечание: Чтобы обеспечить надежность, винты должны быть затянуты правильно.

Установка направляющей сиденья

• Отогните ковровое покрытие пола обратно на место под сиденьем и направляющей сиденья
• Установите новые винты направляющей сиденья в кузове
• Затяните винты. Затяните до50 Н·м.

Сдвиньте сиденье вперед.

Осторожно: Откалибруйте датчик при помощи инструмента диагностики в VIDA.

Визуальная проверка

Включите зажигание.Подождите пять секунд, а затем до тех пор, пока символ на приборной панели не погаснет.В случае неисправности (символ горит).Убедитесь, что разъем подсоединен к новому датчику.

Дорожное испытание

Это необходимо выполнить. См. график дорожного испытания Формуляр дорожного испытания (модуль управления тормозами / DSTC (С истема динамической устойчивости и контроля пробуксовки колес)), описан ие.
