CD-чейнджер, 6 дисков

• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъёмы или снимать другое электрооборудование.

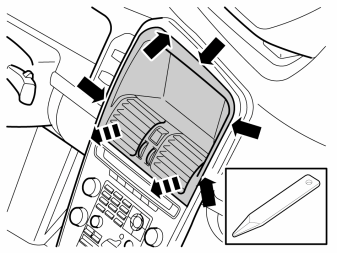

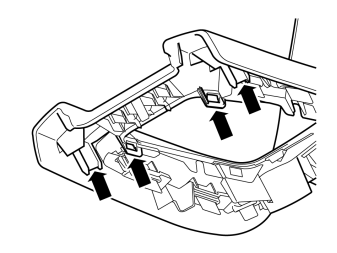

• Осторожно отогните и освободите панель, обдувая сжатым воздухом вокруг неё. Панель закреплена пятью зажимами по сторонам и вверху, а также четырьмя крепёжными крючками у нижней кромки.

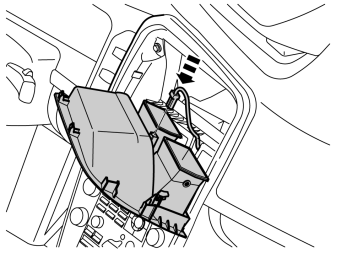

• Потянув, извлеките панель и отсоедините разъем предупредительных световых сигналов.

Иллюстрации A и B

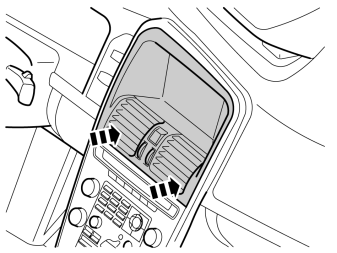

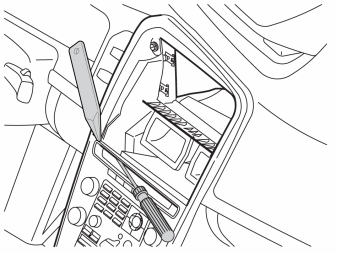

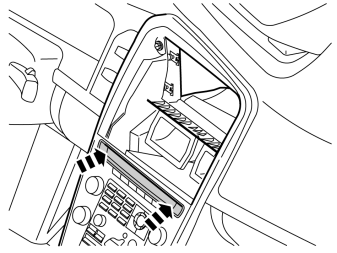

• В щель проигрывателя введите маленькую отвёртку, вдавите внутреннюю замковую дужку и, осторожно отогнув пазовым бруском, освободите рамку с одной стороны. Повторите операции на другой стороне и снимите её.

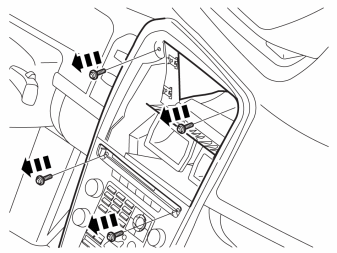

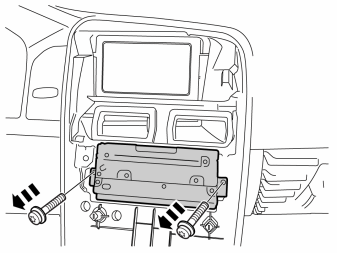

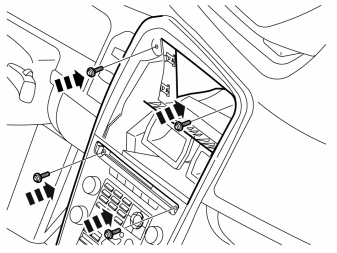

• Удалите четыре винта с верхнего края панели.

• Снимите панели консоли туннеля на обеих сторонах. Они закреплены семью зажимами изнутри.

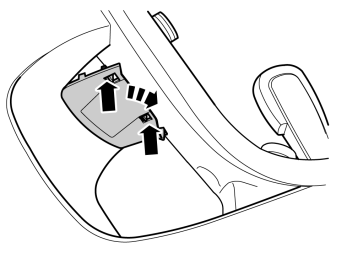

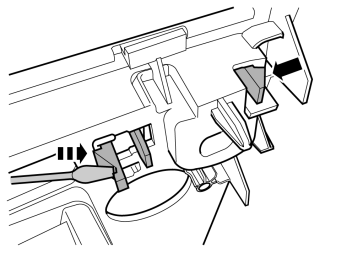

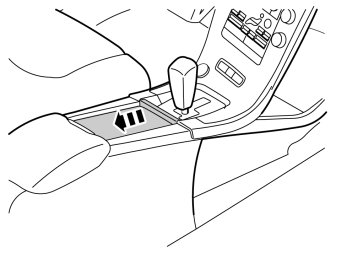

• Нажатием введите стопорные собачки на защитной крышке, опустите её и снимите.

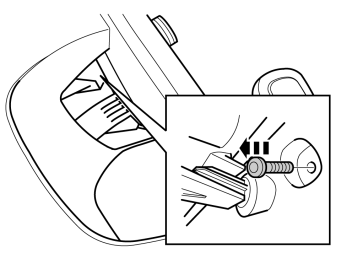

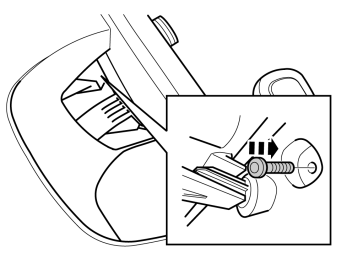

• Удалите винт внутри панели.

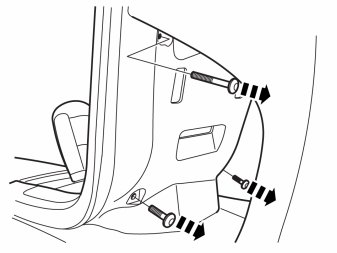

• Удалите три остающиеся винта на задней стороне средней консоли.

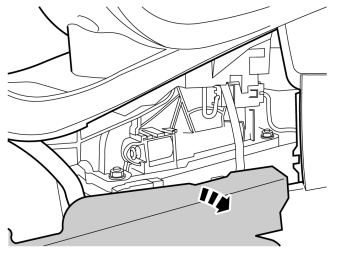

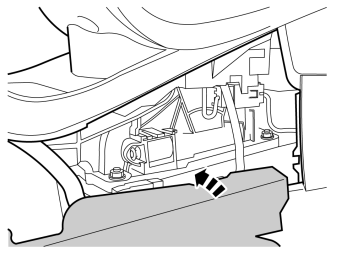

• Отогните в сторону коврик на полу на левой стороне консоли туннеля.

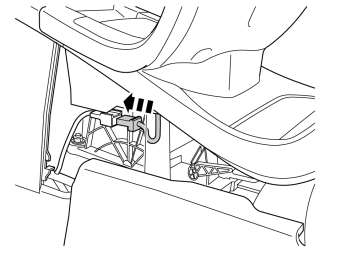

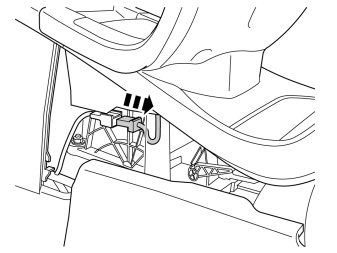

• Отсоедините разъёмы для CCM.

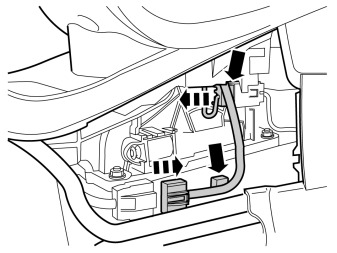

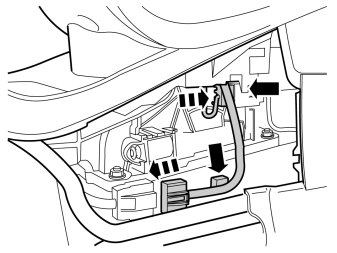

• Освободите зажим жгута проводов от консоли туннеля.

• Отсоедините разъём кнопочное пульта системы подвески, если автомобиль укомплектован им.

Касается автомобилей с автоматической коробкой передач

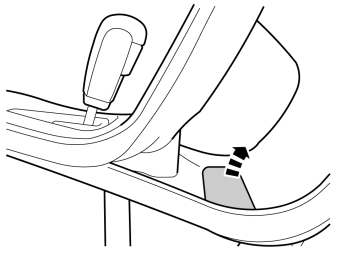

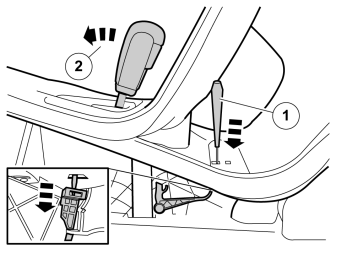

• Освободите функцию фиксации клавиши переключения регистра (1).
• Переведите переключатель передач в положение D (2).

Относится ко всем моделям

Иллюстрации A и B

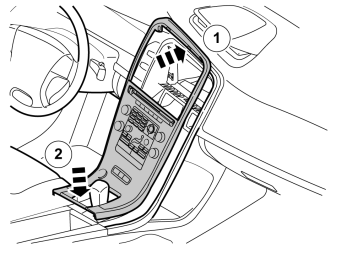

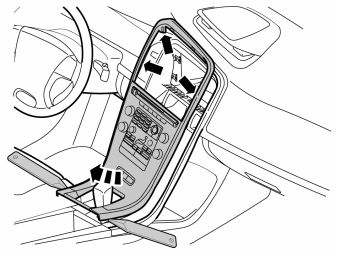

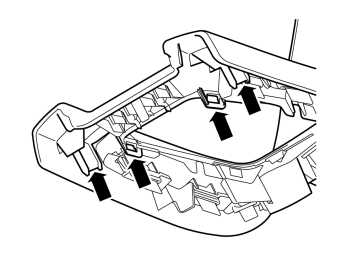

• Осторожно отогнув, освободите панель средней консоли. Начните с задней кромки обоих сторон. Панель закреплена двумя зажимами вдоль длинных сторон, тремя крючками вверху и четырьмя крючками вокруг панели рычага переключения.
• Поднимите панель немного и, следя за тем, чтобы все провода не задевали за стойку рычага и детали консоли туннеля, выньте её вверх.

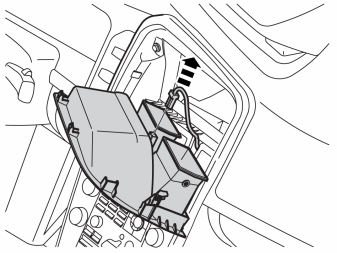

• Потянув, выдвиньте немного проигрыватель CD и отсоедините разъёмы на его задней стороне. Отложите в сторону проигрыватель CD – он не будет больше использоваться.

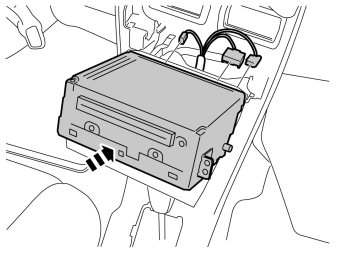

• Выньте из комплекта новый CD-чейнджер, подсоедините разъём и введите чейнджер на его место.

Иллюстрации A и B

• Возьмите панель с CCM и введите провода в консоль туннеля.
• Расположите верхнюю кромку панели и нажатием зафиксируйте зажим на задней кромке.
• Нажав на панель, закрепите её в средней консоли/консоли туннеля. Обеспечьте зажёлкивание всех зажимов.

• Подсоедините разъём для предупредительного светового сигнала

• Нажатием зафиксируйте верхнюю панель. Проследите за тем, чтобы все воздушные сопла заняли правильное положение в воздушных каналах в приборной панели и чтобы защёлкнулись все зажимы и крючки.

• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
