Бюллетень по инструментам (2006, 2007)

Применимость

Модель	Двигатель	Год
XC90	—	2006, 2007

Новые номера инструментальных стендов

Прежние номера инструмента, например SV12-1, EU16/17 и US12-2 будут сняты с производства и заменены номерами на стенде из двух групп.Новые номера на стендах основаны на функциональной группе, для которой предназначен тот или иной инструмент.В списке ниже показано разделение номеров инструмента согласно функциональных групп.

### Номер инструментального стенда	### Функциональная группа	### Группа
08	08	Инструмент широкого назначения
20	22, 24, 25, 26, 27, 28	Двигатель, Общее назначение
21	21	Двигатель
23	23	Топливная система
30	31, 32, 33, 34, 35, 36, 37, 38	Электрическая система, Общее назначение
39	39	Диагноз адаптера
40	41,42,45,49	Трансмиссия, Общее назначение
43	43	Трансмиссия
46	46	Трансмиссия, Задний мост, Ведущий вал
50	50, 51, 52, 55	Тормоз, Общее назначение
60	60, 69	Подвеска колес и Система управления
61	61	Подвеска передних колес
64	64	Система управления
65	65	Подвеска задних колес
70	70, 72, 76, 77, 79	Рессоры, Амортизация, Колеса
80	80, 81, 82, 83, 84, 85, 86, 88, 89	Кузов и интерьер
87	87	Оборудование микроклимата

Наклейки номеров инструментального стенда

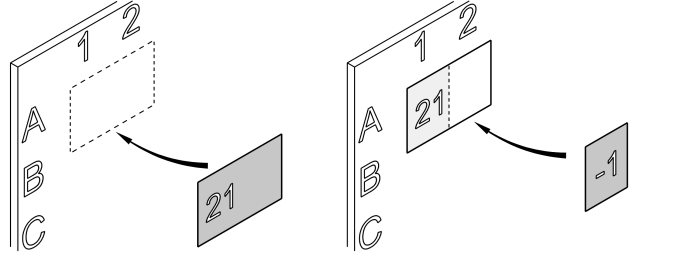

Для простой визуальной маркировки стенда, были разработаны наклейки с отпечатанным номером инструментального стенда, например 21, 40, 43. Размер наклеек 60х40 мм и они легко наклеиваются на соответствующее место на стенде, лучше всего в правом верхнем углу. Когда в одной и той же группе есть несколько стендов, имеются наклейки с порядковым номером, которые наклеиваются справа от номера группы. Первый стенд будет обозначен, например, 21 и последующие стенды 21-1, 21-2 и т.д.

Табличка инструмента

Табличка инструмента заменяет предыдущую табличку, она как и раньше поставляется с каждым инструментом.Табличка инструмента изготовлена из прозрачной пластмассы, размером в 75х63 мм.Изображение инструмента, номер детали и группа инструмента отпечатаны белым цветом на табличке инструмента.Четырехгранное отверстие для монтажа стенда инструмента.

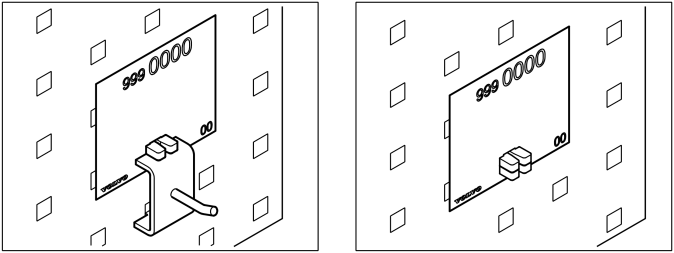

Есть два метода монтажа таблички инструмента на стенде. Рекомендуется пользоваться крепежными крюками, прилагаемыми к специальному инструменту. В случае, если табличка инструмента будет монтироваться в другом месте, и не около крюка для инструмента, например, если инструмент заслоняет табличку при монтировании крюка, для подвешивания можно пользоваться прилагаемыми зажимами.

С момента публикации настоящего Бюллетеня по инструментам, табличка инструмента прилагается к специальному инструменту.

Набор табличек инструмента 333 00001

Чтобы облегчить возможную переорганизацию инструмента на стендах, был создан набор табличек с принадлежностями. В этот набор входят следующие детали:

1130 шт. табличек инструмента
25 шт. нейтральных табличек
100 шт. крепежных зажимов
Наклейки номеров инструментального стенда

Таблички инструмента выше охватывают все специальные мехаические инструмента до ноября 2005 года включительно. Новый инструмент будет поставляться с табличкой.

Другие продукты

Для дополнительного облегчения переорганизации и введения нового стандарта организации инструмента, были разработаны следующие продукты:

Стенд инструмента 470х903 мм, номер детали 999 9837
Стенд инструмента 925х903 мм, номер детали 999 9838
Крюки, см. Бюллетень по инструменту 306
Зажимы, упаковка 100 шт., номер детали 998 7744
Нейтральная синяя наклейка 925х903, 1 шт., номер детали 951 2373, набор из 5 шт., номер детали 981 4025

Предложение по новой организации инструмента на инструментальном стенде

Инструмент располагается на инструментальном стенде в соответствующей группе. Как инструмент будет организован в соответствующей группе определяется индивидуально на каждой станции обслуживания. Инструмент может располагаться в порядковом номере, быть разделенным на группы родственных инструментов или согласно группы инструмента, используемой для определенного ремонта. Это зависит от количества инструмента в группе или от того, как часто используется тот или иной инструмент.

Информация по расположению инструмента на инструментальном стенде

Для облегчения при организации нового исполнения инструментального стенда и табличек инструмента, был разработан специальный документ в формате Excel. Этот документ может использоваться на станциях обслуживания для текущего обновления порядка расположения инструмента на стендах или, для индивидуального обновления порядка, чтобы знать где находится инструмент, не размещенный на инструментальных стендах.

В документ входят следующие подразделы:

Номер инструмента
Название инструмента на разных языках
Функциональная группа на автомобиле
Группа инструмента
Предыдущий инструментальный стенд
Предыдущее местонахождение
Место для заметок, например о том, что инструмент находится в другом месте
Информация о том, в каком Бюллетене по инструменту описан данный инструмент
Для какой модели автомобиля используется данный инструмент.

Указанный документ имеется на сайте специального инструмента Volvo http://www.spxvtc.com, подраздел Tool Information.

Обобщение

Новая организация инструмента означает, что отдел VCC более не дает детальных указаний по расположению инструмента.Это предполагает, что станция обслуживания сама организует расположение инструмента согласно стандарту специального инструмента.Каждая станция обслуживания отвечает за то когда и как будет выполнена эта переорганизация. Доступность инструмента подчинена центрально определенному стандарту и соответствующей фирме по продаже.Новая организация инструмента предлагает более приспосабливаемое решение для поддержания хорошо обозримой структуры стенда специального инструмента. Упрощенный стандарт облегчает переорганизацию при поступлении нового инструмента.Подвижная система позволяет осуществлять индивидуальную организацию инструмента, приспособленную для индивидуальных запросов.Документ Excel может также использоваться для текущей проверки порядка на инструментальном стенде.VIDA будет обновлен согласно новым номерам инструметальных стендов.
