Буксирный крюк, раздельный (2011, 2012)

Относится ко всем моделям

Относится к V60

Относится ко всем моделям

Иллюстрация A

Примечание: Следующую работу должны выполнять два человека.

• Отцепите конец крышки бампера в переднем крае от фиксатора с обеих сторон.
• Осторожно вытягивайте концы крышки бампера до тех пор, пока не освободятся фиксаторы на заднем крае, на заднем крыле и под задним фонарем.
• Потяните крышку бампера назад.

Иллюстрация B

• Отсоедините контактные разъёмы под задним фонарем с правой стороны. Фиксатор находится снизу.

• Выверните винты.

Касается 4 и 6-цил. двигателей

Относится ко всем моделям

• Освободите крепежные детали в заднем глушителе и опустите до упора.

• Поверните крепления вниз.

• Снимите три зажима в защите для фары и освободите ее.

• Отогните вниз выступающие концы защиты для фары для облегчения доступа к внутренней стороне балок.

• Отмерьте и отрежьте защиту для фары.

• Снимите закрывающие пластины с внутренней стороны лонжеронов, с обеих сторон.

• Тщательно очистите брызги антикоррозийного покрытия, шпатлевки или грязи с поверхностей пластин на внутренних сторонах лонжеронов в тех местах, где располагается арматура.

• Убедитесь в чистоте поверхностей контакта внутри лонжеронов. При необходимости, очистите напротив того места, где будут прикрепляться боковые пластины буксирного элемента.
• Возьмите буксирный элемент из комплекта и вставьте две боковые пластины в отверстия на заднем крае лонжеронов.

• Возьмите винты и арматурные стержни из комплекта. Для удержания и юстировки положения буксирной балки требуется два человека, когда винты накручиваются в сварочные гайки буксирной балки. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

Примечание: Не повредите выхлопную систему.

Примечание: Убедитесь в том, что арматурные стержни располагаются в правильном положении штампованной частью вперед, как показано на иллюстрации.

• Затяните винты попеременно с обеих сторон.

Затягивание винтового соединения

• Затяните болты с моментом 140 Нм и под углом до 60°. Используйте инструмент арт. № 9997338 для облегчения доступа. При затягивании соединений под углом в узких местах невозможно использовать транспортир, находящийся на динамометрическом ключе. Вместо этого используйте головку шестигранного болта для определения угла затягивания. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

• Нанесите метку на фланец головки болта (1).

• Сделайте вторую метку (2) в лонжероне или на арматурном стержне.
• Затяните винт так, чтобы маркировка на головке винта (1) располагалась на одной линии с маркировкой (2) на лонжероне/арматурном стержне.
• Повторите для всех винтов.

• Выпрямите защиту для фары.

• Нанесите маловязкое средство защиты от коррозии на отмеченные поверхности листа без покрытия с обеих сторон элемента, работающего на столкновение, а также на задний край задних лонжеронов справа и слева.

Иллюстрации A и B касаются автомобилей со стандартным спойлеромИллюстрации C и D касаются автомобилей с трелевочным щитом

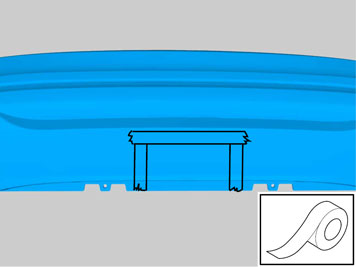

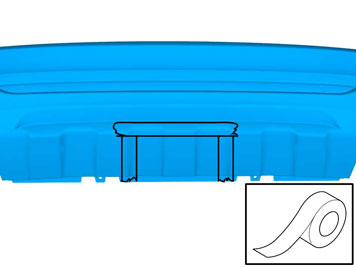

• Наклейте пленку снаружи крышки бампера напротив меток на внутренней стороне. Сделайте это для защиты лакокрасочного покрытия от пилы при вырезании выреза для сцепного устройства.

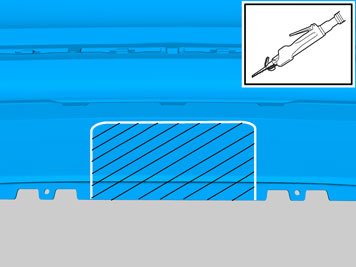

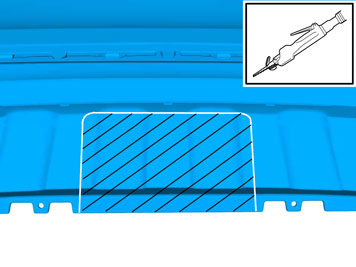

• Вырежьте пилой в соответствии с маркировкой. Затененная поверхность должна быть удалена.

Примечание: Не повредите поверхность крышки бампера с лакокрасочным покрытием. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

• Удалите пленку.
• Сгладьте опиленные кромки мелкозубчатым напильником.
• Установите контактный разъём сцепного устройства вместе со жгутом кабелей в соответствии с надлежащими инструкциями по установке.

Иллюстрации A и B

Примечание: Эту часть должны выполнять два человека.

Относится к V60

Относится ко всем моделям

Относится к S60

Относится к V60

Относится ко всем моделям

Иллюстрация A касается грузового пола, стандартИллюстрация B касается грузового пола с держателем для сумок

• Выньте грузовой пол.
• Возьмите наклейку из комплекта и приклейте ее к нижней стороне пола грузового отделения.
• Закрепите ее за углы с помощью клейких зажимов.

• Поместите крюк в пакет и затяните.

• Примечание: > Для автомобилей, не имеющих держателя из полистирольной пластмассы, необходимо приобретать его отдельно.

Поместите крюк в держатель из полистирольной пластмассы в заднем крае отсека багажника.

Относится к S60

Относится к V60

Относится ко всем моделям

• Возьмите держатель для защитного кожуха из комплекта и вдавите его в отверстие для сцепного устройства. Убедитесь в том, что фиксатор (1) защелкнулся, и что держатель надежно установлен.

• Вдавите защитный кожух в держатель до тех пор, пока он не войдет в контакт с крышкой бампера. При вдавливании защитного кожуха должны быть слышны несколько щелчков.
• Убедитесь в надежности монтажа защитного кожуха.

При снятии

• При снятии защитного кожуха сначала потяните запорное устройство вверх до тех пор, пока не освободится фиксатор, затем оттяните защитный кожух назад.
