Буксирный крюк, раздельный (2011, 2012)

Цветная символика

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

1. Используется для четкого изображения детали, которая находится в работе.
2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
5. Используется для стандартных и специальных инструментов.
6. Используется в качестве фоновой краски для деталей автомобиля.

Снятие

• Выверните винты.

• Выверните винты.

• Выверните винты.

Примечание: Следующую работу должны выполнять два человека.

• Отцепите конец крышки бампера в переднем крае от фиксатора с обеих сторон.
• Осторожно вытягивайте концы крышки бампера до тех пор, пока не освободятся фиксаторы на заднем крае, на заднем крыле и под задним фонарем.
• Потяните крышку бампера назад.

• Отсоедините контактные разъёмы под задним фонарем с правой стороны. Фиксатор находится снизу.

• Выверните винты.

• Выверните винты.

Касается 4 и 6-цил. двигателей

Относится ко всем моделям

Относится ко всем моделям

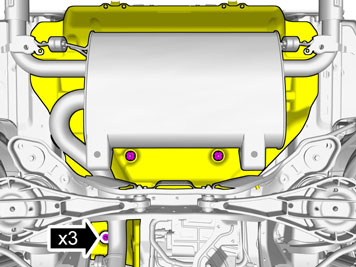

• Снимите винты крепления на заднем глушителе и полностью опустите его.

• Поверните крепления вниз.

• Снимите три зажима в защите для фары и освободите ее.

• Отогните вниз выступающие концы защиты для фары для облегчения доступа к внутренней стороне балок.

• Снимите закрывающие пластины с внутренней стороны лонжеронов, с обеих сторон.

• Тщательно очистите брызги антикоррозийного покрытия, шпатлевки или грязи с поверхностей пластин на внутренних сторонах лонжеронов в тех местах, где располагается арматура.

Монтаж дополнительного оборудования

• Убедитесь в чистоте поверхностей контакта внутри лонжеронов. При необходимости очистите зону напротив того места, где будут прикрепляться боковые пластины буксирного элемента.
• Возьмите буксирный элемент из комплекта и вставьте две боковые пластины в отверстия на заднем крае лонжеронов.

• Возьмите винты и арматурные стержни из комплекта. Для удержания и юстировки положения буксирной балки требуется два человека, когда винты накручиваются в сварочные гайки буксирной балки. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

Примечание: Не повредите выхлопную систему.

Примечание: Убедитесь в том, что арматурные стержни располагаются в правильном положении штампованной частью вперед, как показано на иллюстрации.

• Затяните винты попеременно с обеих сторон.

Затягивание винтового соединения

• Затяните болты с моментом 140 Нм и под углом до 60°. Используйте инструмент арт. № 9997338 для облегчения доступа. При затягивании соединений под углом в узких местах невозможно использовать транспортир, находящийся на динамометрическом ключе. Вместо этого используйте головку шестигранного болта для определения угла затягивания. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

• Нанесите метку на фланец головки болта (1).

• Сделайте вторую метку (2) в лонжероне или на арматурном стержне.
• Затяните винт так, чтобы маркировка на головке винта (1) располагалась на одной линии с маркировкой (2) на лонжероне/арматурном стержне.
• Повторите для всех винтов.

Установка

• Выпрямите защиту для фары.

• Установите на место зажимы.

• Установите винты на место.

• Установите винты на место.

• Нанесите маловязкое средство защиты от коррозии на отмеченные поверхности листа без покрытия с обеих сторон элемента, работающего на столкновение, а также на задний край задних лонжеронов справа и слева.

• Установите винты на место.

Касается автомобилей со стандартным спойлером

1. Маркировка для съемного буксирного крюка2. Маркировка для несъемного буксировочного крюка

• Выпилите в соответствии с маркировкой.

Примечание: Выпилите так, чтобы сохранить маркировку на внутренней стороне, которая отмечает паз.
- Сгладьте опиленные кромки мелкозубчатым напильником.

Касается автомобилей с защитной плитой

• Наклейте пленку снаружи крышки бампера напротив меток на внутренней стороне. Сделайте это для защиты лакокрасочного покрытия от пилы при вырезании выреза для сцепного устройства.

1 Маркировка для съемного буксировочного крюка2 Маркировка для несъемного буксировочного крюка

• Выпилите в соответствии с маркировкой.

Примечание: Выпилите так, чтобы сохранить маркировку на внутренней стороне, которая отмечает паз.
- Удалите пленку.
- Сгладьте опиленные кромки мелкозубчатым напильником.

Касается автомобилей с R-design

• Возьмите шаблон из комплекта и вырежьте по ломаным линиям.

Примечание: При съемном фаркопе R-design существующие линии на кожухе бампера не используются в качестве шаблона для вырезания. Используйте шаблон для вырезания из комплекта принадлежностей.

Поместите шаблон в кожух бампера.Расположите шаблон вырезанными радиусами против радиусов кожуха бампера.

• Приклейте шаблон к кожуху бампера липкой лентой.

Вырежьте отмеченную область.

Установка

Примечание: Эту часть должны выполнять два человека.

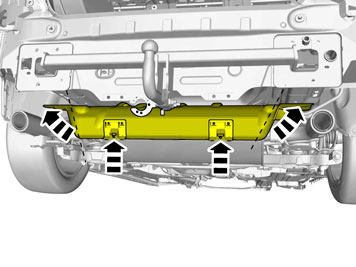

• Установите болты.

• Установите болты.

• Установите болты.

Для стандартного грузового пола

Для грузового пола с держателем сумок

• Возьмите наклейку из комплекта и приклейте ее к нижней стороне пола грузового отделения.
• Закрепите ее за углы с помощью клейких зажимов.

Касается всех автомобилей

• Поместите крюк в пакет и затяните.

• Возьмите держатель для защитного кожуха из комплекта и вдавите его в отверстие для сцепного устройства. Убедитесь в том, что фиксатор (1) защелкнулся, и что держатель надежно установлен.

• Вдавите защитный кожух в держатель до тех пор, пока он не войдет в контакт с крышкой бампера. При вдавливании защитного кожуха должны быть слышны несколько щелчков.
• Убедитесь в надежности монтажа защитного кожуха.

Снятие

• Сначала потяните запорное устройство вверх до тех пор, пока не освободится фиксатор, затем оттяните защитный кожух назад.
