Буксирный крюк, раздельный (2004, 2005)

• Снимите четыре винта (1) для кожуха бампера. Они находятся в нижнем крае/по сторонам проема крышки багажника, а также в нижнем крае бампера.

Выполняется с правой и левой стороны:

• Снимите шесть винтов (1), которые крепят кожух бампера в заднем крае подкрыльника задней колесной ниши.

Выполняется с правой и левой стороны:

• Освободите торец кожуха бампера, взявшись за него внутри подкрыльника, и осторожно потяните, чтобы отцепились крюки в верхнем крае.

Выполняется с правой и левой стороны:

• Снимите кожух бампера, потянув его прямо назад.
• Освободите возможный контактный разъем для системы помощи при парковке.

• Очистите внутреннюю балку бампера от массы ходовой части и от грязи в том месте, где должен находиться L-образный профиль для буксирного крюка.
• Очистите фланец пластины изнутри и снаружи в том месте, где должна находиться усиливающая стяжка.

• Установите L-образный профиль на внутреннюю балку бампера с помощью четырех фланцевых винтов M10x25 и соответствующих фланцевых гаек. Пока не затягивайте.

• Установите держатель буксирного крюка на L-образный профиль с помощью двух фланцевых винтов M14x110 и соответствующих фланцевых гаек. Пока не затягивайте.

Касается автомобиля с 5-цил. двигателем

• Поместите опору под глушитель.
• Освободите резиновую подвеску глушителя с ее кронштейнов справа и слева.

Касается автомобиля с 5-цил. двигателем

• Снимите винты и кронштейны для подвески глушителя справа и слева.

Касается автомобиля с 4-цил. двигателем

• Освободите резиновое крепление наконечника для трубы с кронштейна на нижней стороне левой боковой балки.
• Снимите винт и кронштейн.

• Вставьте усиливающую стяжку сзади над глушителем.

• Установите три винта M8x30 с шайбами с каждой стороны усиливающей стяжки. Пока не затягивайте. Установите в той последовательности, которая показана на рисунке.

• Прижмите усиливающую стяжку в заднем крае.

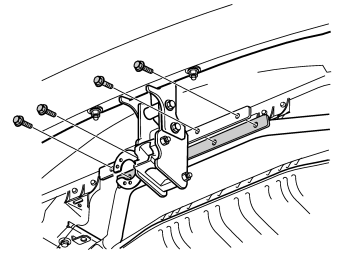

• Установите четыре фланцевых винта M10x25, которые завинчиваются через держатель буксирного крюка, и усиливающую стяжку в крепежную пластину. Пока не затягивайте.

• Попеременно затяните четыре винта L-образного профиля М10 (1), чтобы L-образный профиль правильно прилегал к внутренней балке бампера. Момент затяжки 47 Нм.
• Попеременно затяните четыре винта M10 (2) для держателя буксирной балки и для усиливающей стяжки, момент затяжки 47 Нм.
• Затяните два винта M14 (3), момент затяжки 200 Нм.
• Попеременно затяните шесть винтов (4) для передних креплений усиливающей стяжки, момент затяжки 20 Нм, дозатяните на угол 90°. Для затягивания среднего винта с моментом не хватает места, используйте специальный инструмент 9997361 с втулочным удлинителем 3/8".

• Установите резиновую подвеску на место.
• Снимите опору под глушителем.
• Установите проводку буксирного крюка согласно отдельной инструкции по монтажу.

На рисунке А показан автомобиль без набора для кузова

На рисунке А показан автомобиль с набором для кузова

• Наклейте пленку снаружи крышки бампера напротив маркировки (1) на внутренней стороне. Это делается для защиты лакокрасочного покрытия от пилы при прорезании паза для сцепного устройства.
• Выпилите паз по имеющейся маркировке. Маркировка на кожухе бампера - это только тонкая линия.

Примечание: Не повредите окрашенную поверхность кожуха бампера.
- Подровняйте опиленные кромки мелкозубчатым напильником или ножом. Снимите пленку.

Касается автомобиля с набором для кузова

• На другом спойлере этой маркировки нет. Нанесите маркировку следующим образом: Высота 100 мм, отступите от маркировки максимально влево, как показано на рисунке (1). Ширина 250 мм. Отступите от маркировки максимально вверх, как показано на рисунке (2). Радиус двух углов составляет 30 мм.

• Установите кожух бампера назад на кузов.
• Подсоедините возможный контактный разъем для системы помощи при парковке.
• Прижмите торцы кожуха бампера так, чтобы они зафиксировались в креплениях в кузове.
• Установите на место винты в колесные ниши, на верхней стороне и нижнем крае кожуха бампера.

Разделы 19-21 относятся к автомобилям без запасного колеса

• Установите буксирный крюк и проверьте расположение.
• Очистите поверхности в том месте, где должны устанавливаться куски ленты из пеноматериала.

• Возьмите куски ленты из пеноматериала из комплекта и установите их согласно рисунку.

• Освободите винт, крепящий ящик из полистирольной пластмассы в кузове.
• Установите буксирный крюк в прилагаемый пакет и расположите его так, чтобы буксирный крюк попал в положение, показанное в разделе 19.
• Вставьте ремень в отверстие для винта ящика из полистирольной пластмассы. Затяните ремень на два оборота вокруг буксирного крюка, чтобы он попал на обе стороны механизма запирания, как показано на рисунке.
• Затяните пакет с буксирным крюком к ящику из полистирольной пластмассы.
• Как следует закрутите винт ящика из полистирольной пластмассы.

Разделы 22-24 относятся к автомобилям с запасным колесом

• Установите буксирный крюк и проверьте расположение.
• Очистите поверхности в том месте, где должны устанавливаться куски ленты из пеноматериала.

• Возьмите куски ленты из пеноматериала из комплекта и установите их согласно рисунку.

• Установите буксирный крюк в прилагаемый пакет и расположите его так, чтобы буксирный крюк попал в положение, показанное в разделе 22.
• Вставьте ремень в одно из отверстий в ободе и затяните пакет с буксирным крюком к шине.

• Возьмите этикетку из комплекта и наклейте ее на внутренней стороне коврика багажника, напротив паза в заднем крае, согласно рисунку. Расстояние от края паза до этикетки (А) должно быть 100 мм (4").
• Приклейте этикетку за четыре угла с помощью клейких зажимов.

Установка

• Возьмите держатель для защитного колпака из комплекта и вдавите его в отверстие для сцепного устройства. Убедитесь в том, что фиксатор (1) защелкнулся и что держатель надежно установлен.

• Вдавите защитный колпак в держатель чтобы, он прилегал к крышке бампера. При вдавливании защитного колпака должны быть слышны несколько щелчков. Защитный колпак должен прилегать к кожуху бампера.
• Убедитесь в надежности монтажа защитного кожуха.

Снятие

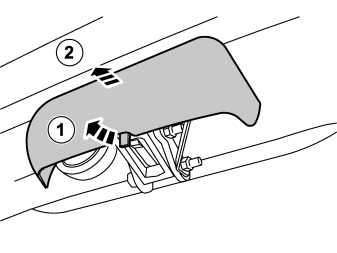

• Сначала потяните запорное устройство назад до тех пор, пока не освободится фиксатор. Затем оттяните защитный колпак назад.
