Буксирный крюк, раздельный (2001, 2002)

• Поверните ключ зажигания до положения зажигания 0 и выньте ключ из замка зажигания.

Примечание: Подождите не менее пяти минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Установите контактный разъем жгута проводов для буксирного крюка согласно пункту 1 в инструкции по монтажу для соответствующего жгута проводов.

• Сложите люк пола.
• Вдавите центральную часть зажимов до щелчка. Выньте зажимы.
• Снимите пластиковую гайку.
• Повторите операцию с правой стороны.

• Поверните рукоятку (1) справа и слева на четверть оборота.
• Сложите боковые панели внутрь и снимите их.
• Потяните панель порога крышки багажника (2) вперед справа и слева до освобождения двух зажимов с каждой стороны. Потяните крепко, но осторожно, потому что панель крепко зафиксирована.
• Снимите провода (3) освещения багажного отделения.
• Затем потяните панель порога прямо верх до освобождения четырех зажимов в нижнем крае. Снимите панель порога.

Снимите:

• две гайки в переднем крае держателя аккумулятора и винт в его заднем крае
• держатель аккумулятора
• защитную крышку
• минусовый провод аккумулятора
• аккумулятор, или переместите его для облегчения доступа.

Иллюстрация A

Снимите:

• четыре перфорированных куска (1) изолирующего коврика
• гайки (2) для бампера
• контактный разъем (3) для антенны.

Иллюстрация B

Относится к автомобилям с системой облегчения парковки

• Освободите модуль помощи при парковке (PAM) с места его размещения слева (модельный год 2005-) / справа (модельный год -2004) в багажнике.
• Освободите малый контактный разъем с модуля.

Рисунок А касается только автомобилей с брызговиками

• Осторожно высверлите заклепки, удерживающие брызговик с обеих сторон, с помощью сверла Ø6 мм (1/4").
• Снимите брызговики.

Рисунок В касается всех автомобилей

• Почти полностью открутите винт (1) справа и слева в заднем крае колесной ниши.
• Прижмите винт с помощью отвертки, чтобы незакрепленные концевые части на внутренней стороне кожуха бампера прижались назад.
• Осторожно высверлите заклепку (2) в нижнем крае бампера с обеих сторон с помощью сверла Ø6 мм (1/4"). Следите за тем, чтобы пластмассовые детали не были повреждены.

Примечание: На более старых автомобилях возможен другой способ монтажа при большем числе заклепок.

• Поднимите автомобиль.
• Снимите задние колеса.

Иллюстрация A

• Потяните бампер немного назад и отогните стороны (1), чтобы они освободились из креплений (2). Затем потяните бампер назад, чтобы он полностью освободился.
• Положите бампер на чистое основание, не повреждающее лаковое покрытие.

Иллюстрация B

Относится к автомобилям с системой облегчения парковки

• Освободите бампер, как указано выше. Осторожно вытяните провод (3) через отверстие в автомобиле.
• Положите бампер на чистое основание, не повреждающее лаковое покрытие.

Снимите:

• заклепку (1) на консоли (2) для глушителя. Используйте кусачки.
• винты (3) на консоли
• консоль посредством освобождения резиновой подвески (4). Консоль больше использоваться не будет.

• Снимите винты (1) и консоль (2) на задней правой стороне автомобиля. Консоль больше использоваться не будет.

Иллюстрация A

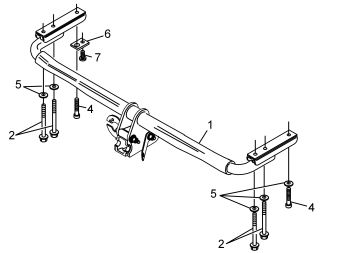

• Очистите контактные поверхности между поперечиной буксирного крюка (1) и кузовом от массы на ходовой части и от грязи.
• Установите винты (2, 4) с нижней части с шайбами (5) и затяните, но не сильно. На левой стороне необходимо установить шайбу (6) на переднем из винтов (4), чтобы с помощью винта (7) зафиксировать заднее крепление листа термозащиты (см. рис. В).

Иллюстрация B

• Установите лист термозащиты (1) и затяните его винтом (7) к шайбе (6).
• Установите на место резиновую подвеску (8) для глушителя.

Подсказка: Используйте обычное мыло для облегчения установки резиновой подвески.

Иллюстрация A

• Затяните винты (2) с моментом 114 Нм, а винты (4) с моментом 81 Нм с обеих сторон.
• Выполните обработку ходовой части автомобиля.

Касается только Швеции

• Выполните обработку ходовой части после визита и одобрения в AB Svensk Bilprovning.

• Установите защитную ленту на внешней стороне бампера во избежание повреждений от основания пилы.Установите защитную ленту напротив того места, где должен делаться вырез, и поперек над облицовкой бампера.

Примечание: При вырезании в бампере на R-line необходимо соблюдать особую осторожность. Можно повредить крепления для сетки воздухозаборников.

• Пусть защитная лента остается во время установки.

Касается автомобилей с номером шасси (CH 425000-), ЕС и Австралия

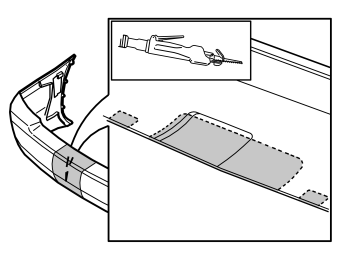

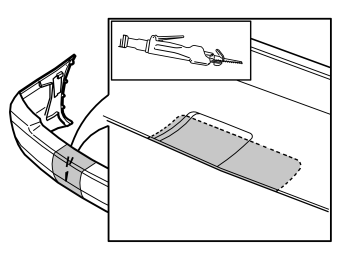

• Пропилите вдоль маркировки на внутренней стороне бампера, чтобы сделать паз для буксирного крюка. Пропилите так, чтобы линии маркировки остались потом в бампере.

Рисунок В касается австралийского буксирного крюка с цепными кронштейнами

• Установите защитную ленту напротив малых линий выреза.
• Выпилите материал внутри линий маркировки.

Рисунок В касается автомобилей с номером шасси (CH -424999)

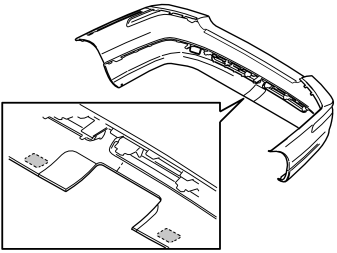

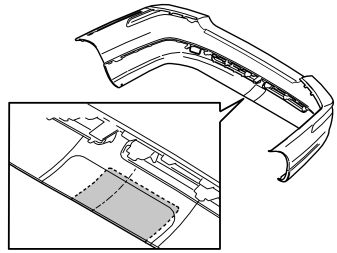

• Отцентрируйте шаблон и поместите его к краю, как показано на рисунке.
• Тщательно разметьте линии разреза вокруг шаблона.
• Пропилите вдоль маркировки на внутренней стороне бампера, чтобы сделать паз для буксирного крюка. Пропилите так, чтобы линии маркировки остались потом в бампере.

Рисунок В касается австралийского буксирного крюка с цепными кронштейнами

• Установите защитную ленту напротив малых линий выреза.
• Выпилите материал внутри линий маркировки.

Касается только R-line

• Установите защитную ленту на внешней стороне покрытия выхлопной трубы во избежание повреждений от основания пилы. Пусть защитная лента остается во время установки.
• Выпилите по отмеченному возвышению и снимите выпиленную поверхность.

Относится ко всем моделям

• Подровняйте края напильником после работы пилой.

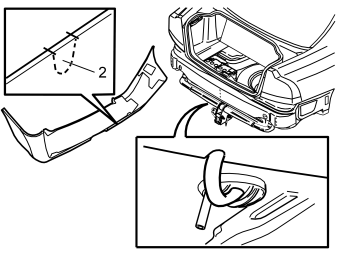

• Установите жгут проводов для буксирного крюка согласно инструкции по монтажу для соответствующего жгута проводов.При установке 7- или 13-полюсного жгута проводов для буксирного крюка необходимо сделать для них паз (2) в нижнем крае бампера.
• Установите неплотно бампер на место и отметьте место под вырезание паза для жгута проводов.
• Вырежьте согласно рисунку настолько, чтобы получилось место для жгута проводов.

• Если крепления (1) ослабли с заднего края колесной ниши, установите их на место, полностью прижмите назад в их пазы и закрутите винт на несколько витков.
• Относится к автомобилям с системой помощи при парковке: Поднимите бампер в положение. Протяните провод датчиков через отверстие для управления бампера и втяните провод изнутри.

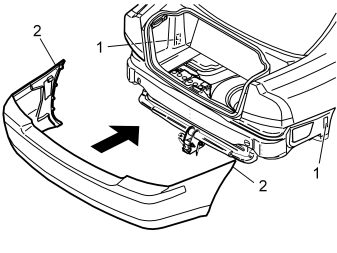

• Установите бампер на место, нажав на него вперед. Проследите за тем, чтобы четыре винта, выступающие из бампера, вошли в отверстия в автомобиле.
• Перед тем, как бампер будет полностью установлен, введите верхнюю сторону (2) в ее пазы и затем полностью задвиньте бампер.

• Затяните винт (1) с обеих сторон.
• Приклепайте (2) обе стороны бампера с нижней стороны.
• Поставьте гайки бампера на место и затяните их с моментом 18 Нм.

Установите на место:

• контактный разъем для антенны
• брызговики, если таковые имеются
• задние колеса, и опустите автомобиль.

Установите новые резиновые пластины над четырьмя установленными винтами согласно следующей процедуре:

• Резиновые пластины (1, 4) подгоняются вровень с уплотнительным ковриком.
• Резиновая пластина (2) слегка сжимается, чтобы войти в выемку.
• Резиновая пластина (3) подгоняется так, чтобы ее нижний край был вровень с уплотнительным ковриком. Затем отрежьте ту часть, которая находится снаружи уплотнительного коврика. Не удаляйте слишком много.
• При необходимости отрежьте участок вокруг головок винтов так, чтобы винты прилегали свободно.

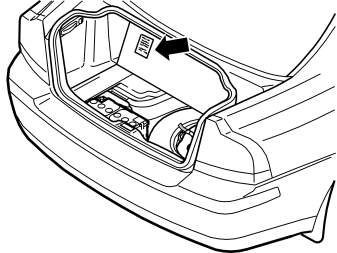

• Установите прилагаемую наклейку на внутренней стороне крышки пола согласно рисунку.

Рисунок В касается автомобилей с интегрированным держателем для сумок в полу отсека багажника

• Установите прилагаемую наклейку под резинкой на внутренней стороне крышки пола согласно рисунку.
• Также используйте клейкий зажим для закрепления.

• Относится к автомобилям с системой помощи при парковке: Подсоедините снятый провод к модулю помощи при парковке (PAM). Установите модуль на место.
• Поверните ключ зажигания в положение II.

Установите на место:

• аккумулятор, и подсоедините провода аккумулятора
• защитную крышку
• держатель аккумулятора
• панель порога крышки багажника, и подсоедините контактные разъемы для освещения багажника.
• две боковые панели, включая зажим и пластмассовую гайку
• Откиньте обратно крышку пола.
• Снимите защитную пленку на бампере.

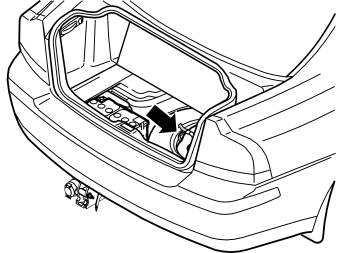

Хранение буксирного крюка

Иллюстрация A

• Снимите буксирный крюк и положите его в защитный пакет.
• Положите защитный пакет около запасного колеса и проверьте расположение.
• Очистите поверхности, где должны крепиться куски ленты из пеноматериала.

Иллюстрация B

• Возьмите куски ленты из пеноматериала и закрепите их согласно рисунку.

• Положите буксирный крюк в прилагаемый пакет и поместите его на куски ленты из пеноматериала, которые Вы только что установили.
• Вставьте ремень в одно из отверстий в ободе и затяните пакет с буксирным крюком к шине.
