Применимость

Модель Двигатель Год
S60 (11-) 2011–2015A
V60 2011–2015A

IMG-245980

  • Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Относится к S60

IMG-339894

IMG-340022

  • Удерживайте фиксатор нажатым, потяните боковую прокладку внутрь вперед в автомобиле в верхней кромке, чтобы фиксаторы на другой стороне отсоединились. Потяните для отсоединения вверх.

IMG-340180

IMG-340187

IMG-340028

  • Осторожно открепите защитные крышки и удалите винты.

IMG-339896

IMG-340029

IMG-340229

IMG-340231

  • Снимите резиновую втулку в задней основе. Она больше использоваться не будет.

IMG-340237

  • Возьмите проводку буксирного крюка из комплекта и введите контактный разъем в отверстие в задней основе.

IMG-340241

  • Подгоните длину провода от контакта к резиновой втулке согласно иллюстрации.
  • Вдавите резиновую втулку в заднюю основу.
  • Установите контакт с винтами и гайками из комплекта.

IMG-340255

  • Закрепите жгут проводки у буксирной балки двумя ленточными зажимами.

IMG-340258

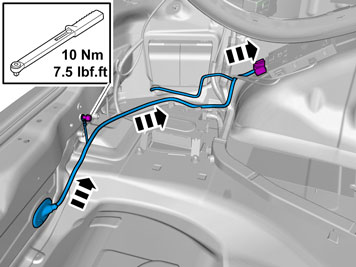

  • Протяните жгут проводки вдоль задней основы влево на левой стороне консоли к электрическому ручному тормозу и подсоедините контактный разъем к модулю буксирного крюка.
  • Подключите короткое однопроводное соединение к точке заземления согласно иллюстрации и затяните.

IMG-340260

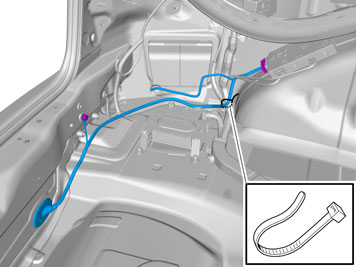

  • Закрепите жгут проводки у имеющегося жгута проводки с помощью ленточного зажима из комплекта.

IMG-340051

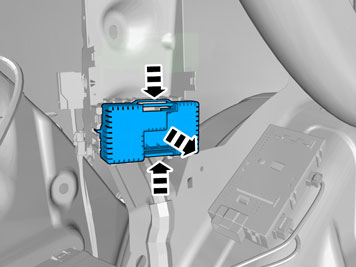

  • Снимите крышку на черном держателе предохранителей.

IMG-340267

  • Освободите запорные крюки на обеих сторонах держателя предохранителей, откиньте его вперед и поместите на пол.

IMG-340349

  • Сожмите ножки у фиксатора держателя предохранителей и потяните его вверх.

Иллюстрации A и B
IMG-347024

  • Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся в сторону.
  • Установите протянутое однопроводное соединение на задней стороне положения предохранителя F4 в свободное гнездо.
  • Установите на место фиксатор в заднем элементе.

IMG-347025

IMG-340268

  • Установите держатель предохранителей на место.

IMG-340271

  • Вставьте предохранитель на 15 A в гнездо F4.

IMG-340052

Проверка 13-штырькового контактного разъёма

A3901793

Примечание: Для надлежащего функционирования модуль прицепа (TRM) должен быть запрограммирован с использованием программного обеспечения.

Позиция - функция

  1. Лампы левых указателей
  2. Задний противотуманный фонарь
  3. масса
  4. Лампы правых указателей
  5. задний правый габаритный огонь
  6. Лампа тормоза
  7. задний левый габаритный огонь
  8. Лампа заднего хода
  9. Напряжение питания +12В
  10. Зарядка +12В, только при включенном зажигании
  11. масса
  12. Не используется
  13. масса

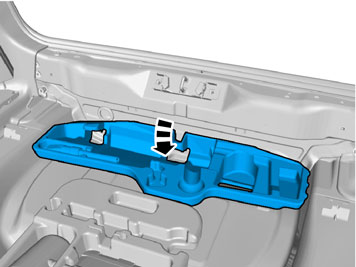

IMG-340272

IMG-340195

IMG-340280

Касается только раздельного буксирного крюка

  • Отпилите углы панели в выемке для раздельного буксирного крюка.
  • Выровняйте по краям.

IMG-340201

IMG-339899

IMG-340206

IMG-340207

IMG-340209

IMG-340210

Относится к V60

IMG-342225

IMG-342227

IMG-340229

IMG-342235

  • Снимите резиновую втулку в задней основе. Она больше использоваться не будет.

IMG-340237

  • Возьмите проводку буксирного крюка из комплекта и введите контактный разъем в отверстие в задней основе.

IMG-340241

  • Подгоните длину провода от контакта к резиновой втулке согласно иллюстрации.
  • Вдавите резиновую втулку в заднюю основу.
  • Установите контакт с винтами и гайками из комплекта.

IMG-340255

  • Закрепите жгут проводки у буксирной балки двумя ленточными зажимами.

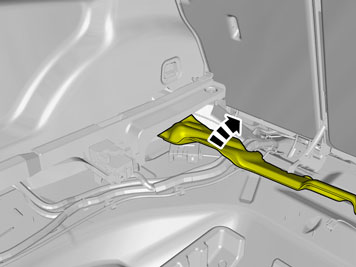

IMG-342233

IMG-342222

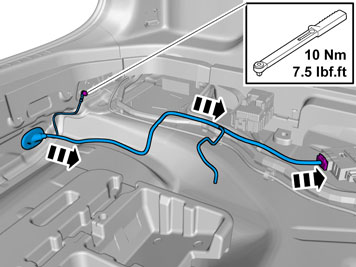

  • Протяните немного жгут проводки вдоль левой стороны в углублении в полу, потом вверх по полу и вдоль кабельного канала к блоку TRM.
  • Присоедините контактный разъём к блоку TRM.
  • Подключите короткое однопроводное соединение к точке заземления согласно иллюстрации и затяните.

IMG-342223

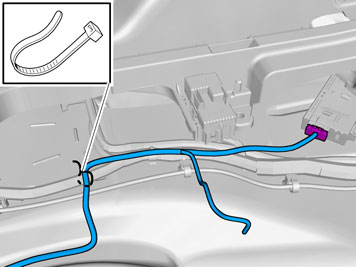

  • Закрепите жгут проводки у имеющегося жгута проводки с помощью ленточного зажима из комплекта.

IMG-342228

  • Снимите черную крышку на держателе предохранителей.

IMG-342238

  • Освободите два запорных крюка сзади и сбоку на держателе предохранителей и поднимите его.

IMG-340349

  • Сожмите ножки у фиксатора держателя предохранителей и потяните его вверх.

Иллюстрации A и B
IMG-347024

  • Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся в сторону.
  • Установите протянутое однопроводное соединение на задней стороне положения предохранителя F4 в свободное гнездо.
  • Установите на место фиксатор в заднем элементе.

IMG-347025

IMG-342237

IMG-342239

  • Установите предохранитель на 15 A в положение F4.

IMG-342229

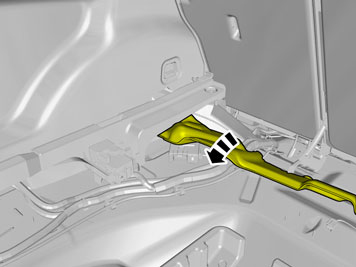

IMG-342230

IMG-340272

IMG-342226

IMG-342224
