Буксирный крюк, проводка, 13-полюсный (2011, 2012)

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Осторожно открепите защитные крышки и удалите винты.

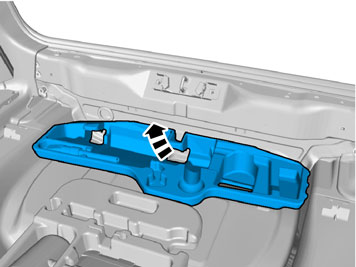

• Снимите панель.

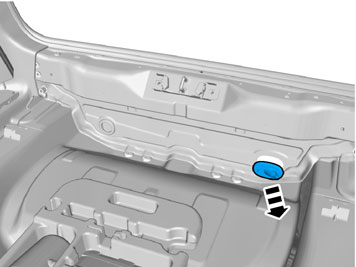

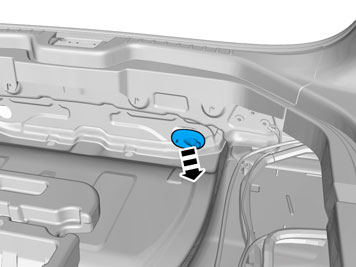

• Снимите резиновую втулку в задней основе. Она больше использоваться не будет.

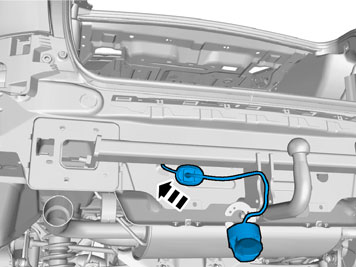

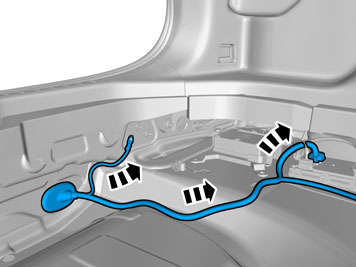

• Возьмите проводку буксирного крюка из комплекта и введите контактный разъем в отверстие в задней основе.

• Подгоните длину провода от контакта к резиновой втулке согласно иллюстрации.
• Вдавите резиновую втулку в заднюю основу.

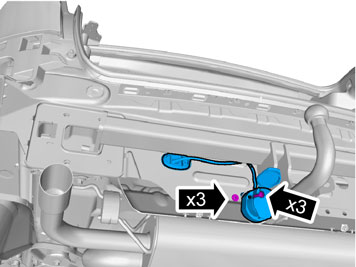

• Установите контакт с винтами и гайками из комплекта.

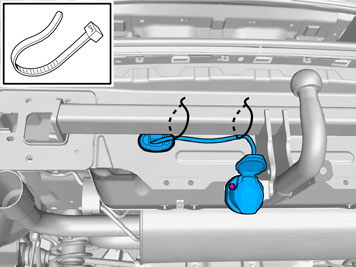

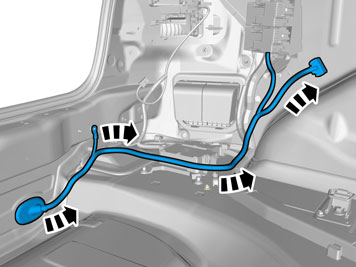

• Закрепите жгут проводки у буксирной балки двумя ленточными зажимами.

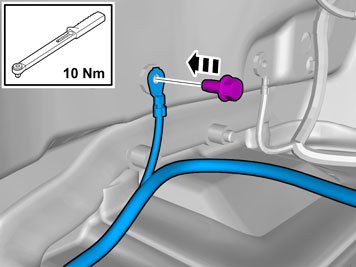

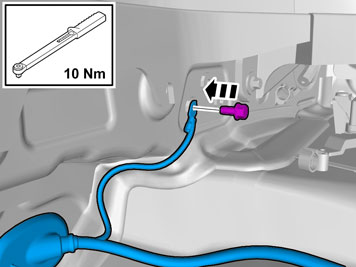

• Извлеките винт заземления из комплекта и прикрепите провод заземления к клемме заземления с левой стороны на задней поперечине.Затяните винт с моментом затяжки: 10 Нм (7,5 фунтсил-фут).

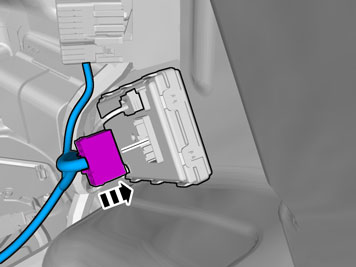

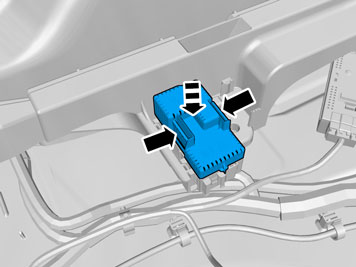

• Установите разъем.

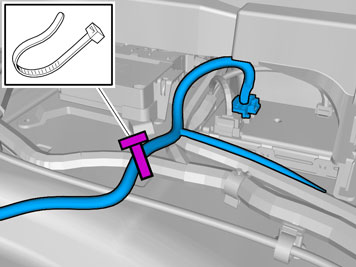

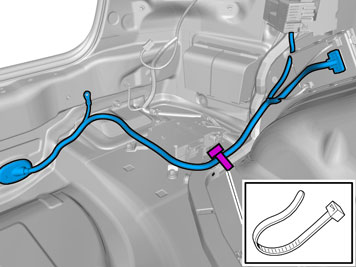

• Закрепите жгут проводки у имеющегося жгута проводки с помощью ленточного зажима из комплекта.

• Снимите крышку.

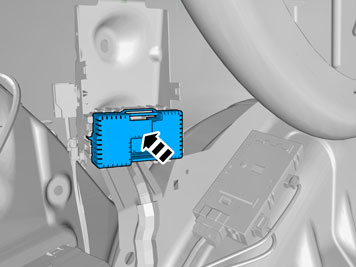

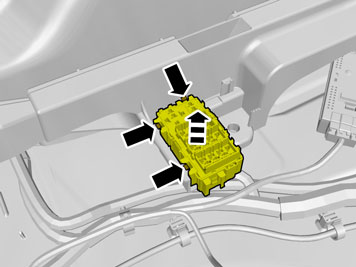

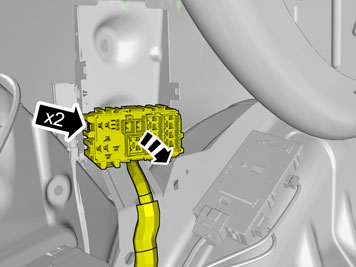

• Освободите запорные крюки на обеих сторонах держателя предохранителей, откиньте его вперед и поместите на пол.

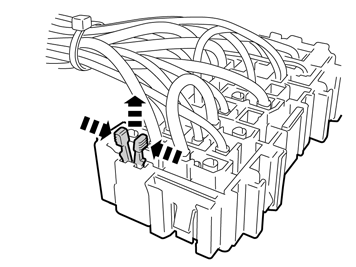

• Сожмите ножки у фиксатора держателя предохранителей и потяните его вверх.

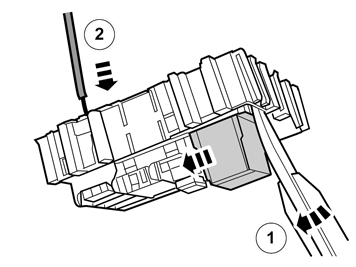

• Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся в сторону.

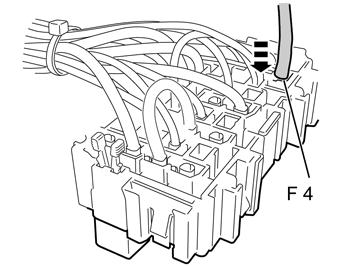

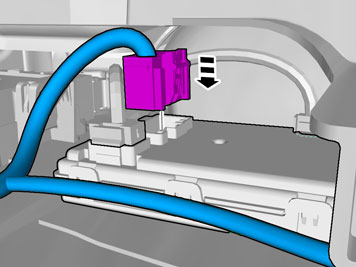

• Установите протянутое однопроводное соединение на задней стороне положения предохранителя F4 в свободное гнездо.
• Установите на место фиксатор в заднем элементе.

• Установите держатель предохранителей на место.

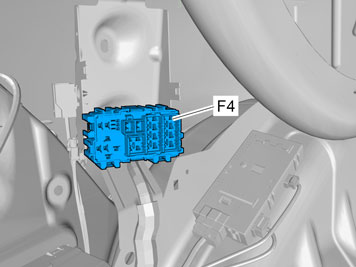

• Вставьте предохранитель на 15 A в гнездо F4.

Касается только раздельного буксирного крюка

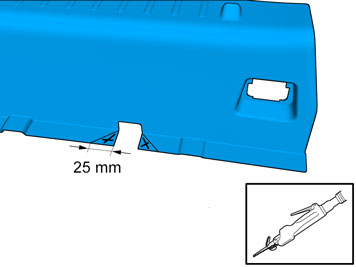

• Отпилите углы панели в выемке для раздельного буксирного крюка.
• Выровняйте по краям.

Относится ко всем моделям

• Установите на место снятые детали в обратном порядке.

Примечание: Чтобы обеспечить правильное функционирование, в блок управления буксирного крюка (TRM) перед выполнением проверки необходимо ввести программное обеспечение и выполнить программирование.

• Проверка 13-штырькового контактного разъёма.

Примечание: Чтобы активировать модуль управления (TRM) прицепа, необходимо, как минимум, два взаимосвязанных источника света (лампы). Это может быть сделано путем подключения испытательного оборудования к разъему для прицепов или к прицепу.

Позиция - функция

1. Левый индикатор
2. Задние противотуманные фонари
3. Клемма заземления
4. Правый индикатор
5. Правый габаритный свет
6. Лампа тормоза
7. Левый габаритный свет
8. Лампа заднего хода
9. Напряжение аккумуляторной батареи, постоянное
10. Напряжение аккумуляторной батареи, зажигание включено
11. Клемма заземления
12. Не подсоединен
13. Клемма заземления

Относится к V60

• Снимите резиновую втулку в задней основе. Она больше использоваться не будет.

• Возьмите проводку буксирного крюка из комплекта и введите контактный разъем в отверстие в задней основе.

• Подгоните длину провода от контакта к резиновой втулке согласно иллюстрации.
• Вдавите резиновую втулку в заднюю основу.
• Установите контакт с винтами и гайками из комплекта.

• Закрепите жгут проводки у буксирной балки двумя ленточными зажимами.

• Извлеките винт заземления из комплекта и прикрепите провод заземления к клемме заземления с левой стороны на задней поперечине.Затяните винт с моментом затяжки: 10 Нм.

• Установите разъем.

• Закрепите жгут проводки у имеющегося жгута проводки с помощью ленточного зажима из комплекта.

• Снимите крышку.

• Освободите два запорных крюка сзади и сбоку на держателе предохранителей и поднимите его.

• Сожмите ножки у фиксатора держателя предохранителей и потяните его вверх.

• Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся в сторону.
• Установите протянутое однопроводное соединение на задней стороне положения предохранителя F4 в свободное гнездо.
• Установите на место фиксатор в заднем элементе.

• Установите держатель предохранителей на место.

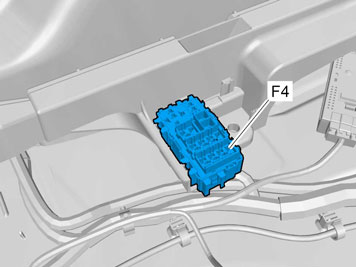

• Установите предохранитель на 15 A в положение F4.

• Установите на место снятые детали в обратном порядке.

Примечание: Чтобы обеспечить правильное функционирование, в блок управления буксирного крюка (TRM) перед выполнением проверки необходимо ввести программное обеспечение и выполнить программирование.

• Проверка 13-штырькового контактного разъёма.

Примечание: Чтобы активировать модуль управления (TRM) прицепа, необходимо, как минимум, два взаимосвязанных источника света (лампы). Это может быть сделано путем подключения испытательного оборудования к разъему для прицепов или к прицепу.

Позиция - функция

1. Левый индикатор
2. Задние противотуманные фонари
3. Клемма заземления
4. Правый индикатор
5. Правый габаритный свет
6. Лампа тормоза
7. Левый габаритный свет
8. Лампа заднего хода
9. Напряжение аккумуляторной батареи, постоянное
10. Напряжение аккумуляторной батареи, зажигание включено
11. Клемма заземления
12. Не подсоединен
13. Клемма заземления
