Применимость

Модель Двигатель Год
XC60 2009–2015A

IMG-332193

  • Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъёмы или снимать другое электрооборудование.

Снятие

IMG-346921

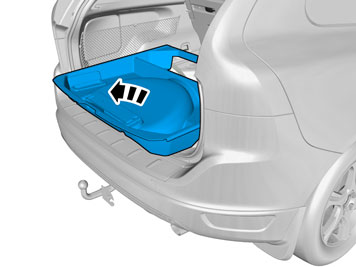

IMG-346922

IMG-346923

IMG-346937

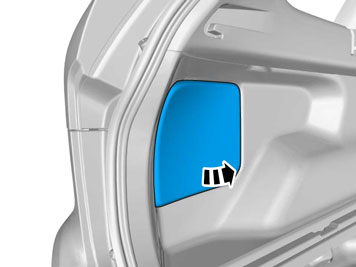

IMG-347068

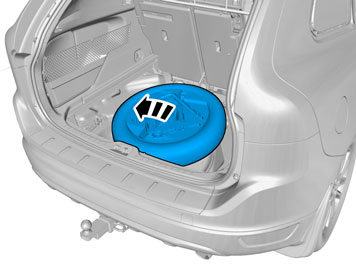

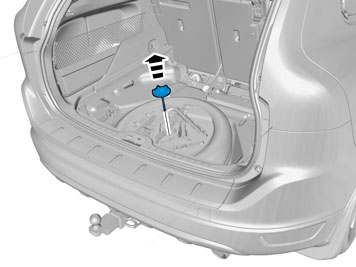

  • Снимите панель.

Монтаж дополнительного оборудования

Автомобили с фиксированным буксирным крюком

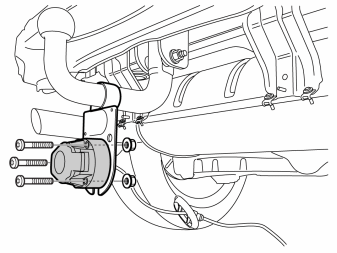

IMG-285983

Момент затяжки:M5, 5 Нм

IMG-297725

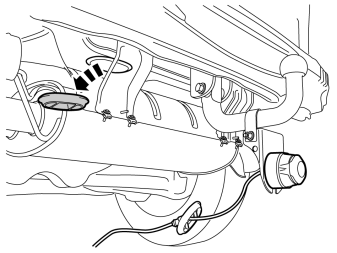

  • Снимите резиновую втулку.Не предназначена для повторного использования.

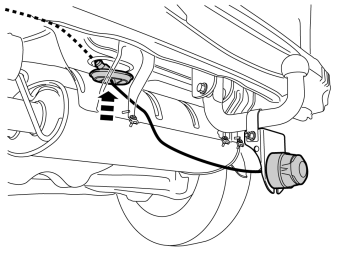

IMG-285984

  • Протяните проводку. Убедитесь, что резиновые втулки плотно прилегают к кузову.

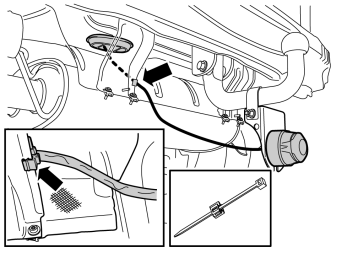

IMG-294263

Автомобили с раздельным буксирным крюком

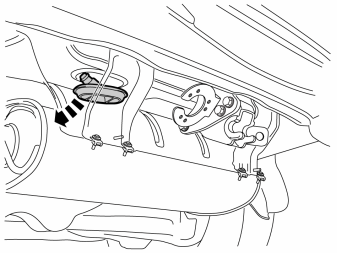

IMG-294303

  • Снимите резиновую втулку.Не предназначена для повторного использования.

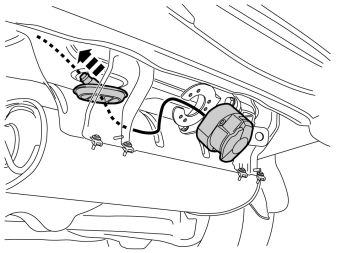

IMG-286026

  • Протяните проводку. Убедитесь, что резиновые втулки плотно прилегают к кузову.

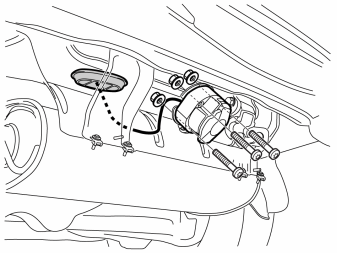

IMG-286028

Момент затяжки:M5, 5 Нм

Все автомобили

IMG-366117

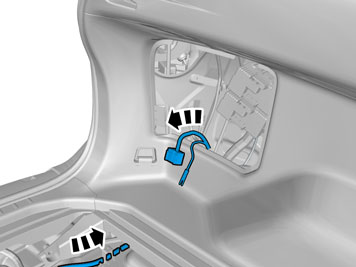

IMG-366120

  • Протяните жгут проводов.

IMG-366072

  • Подсоедините контактный разъем.

Автомобили с DVD-дисководом

IMG-366140

  • Выверните винты.

IMG-366142

IMG-366146

  • Отсоедините контактные разъемы.

Касается всех автомобилей

IMG-366124

  • Отогните в сторону изоляцию.

Автомобили с номером шасси до -175378 включительно

IMG-366276

  • Найдите точки заземления.

IMG-366471

Примечание: Подсоедините к свободной точке из трех точек заземления.

  • Установите провод и заземляющий винт.Момент затяжки:M6, 10 Нм

Автомобили с номером шасси начиная с 175379-

IMG-366473

  • Найдите точки заземления.

IMG-366131

Примечание: Подсоедините к свободной точке из трех точек заземления.

  • Установите провод и заземляющий винт.Момент затяжки:M6, 10 Нм

Касается всех автомобилей

IMG-366316

Снятие

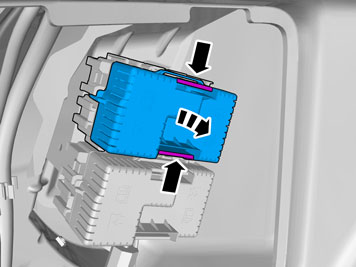

IMG-285840

  • Сожмите вместе фиксаторы на крышке модуля RJB-A и снимите ее.

IMG-286143

  • Освободите блокировку.Кабель должен быть присоединен к запасному контактному гнезду с обратной стороны гнезда для предохранителя F9 на модуле RJB A.Сожмите вместе клещи на фиксаторе держателя предохранителей на модуле, в который должен быть вдавлен кабель, и потяните вверх.

IMG-286144

  • Осторожно вставьте лопатку в шов между внутренней и наружной частью модуля, отодвинув в сторону внутреннюю часть, и установите на место кабельный наконечник.

Установка

IMG-294723

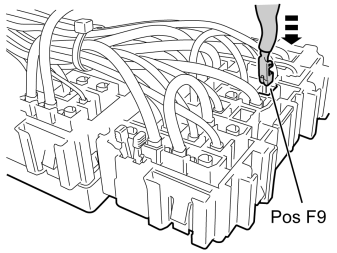

  • Установите проложенный кабель в зажим предохранителя F9.
  • Установите на место фиксатор в наружной части.

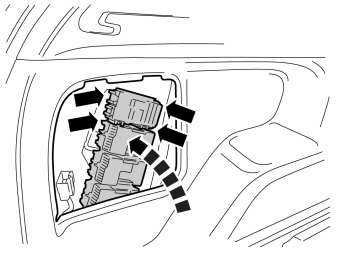

IMG-286146

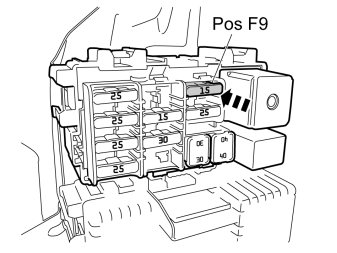

IMG-286147

  • Установите предохранитель на 15 А из комплекта в зажим F9.

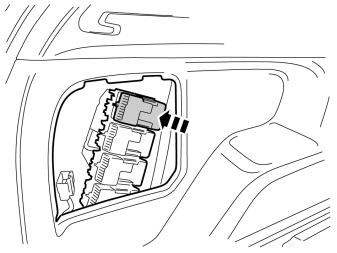

IMG-285843

Снятие

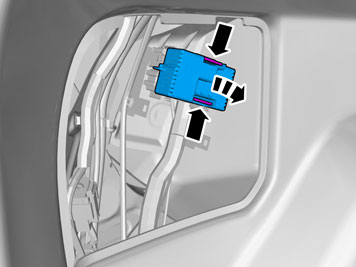

IMG-347281

  • Освободите блокировку.
  • Снимите крышку.

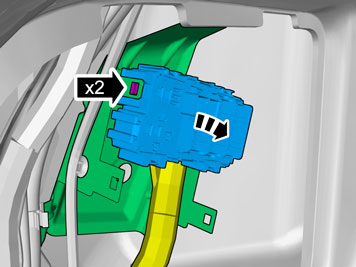

IMG-347282

  • Освободите крючки.

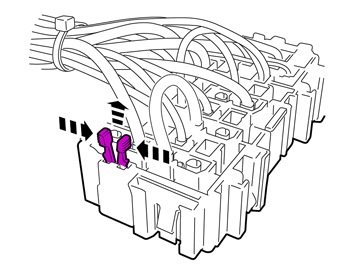

IMG-338810

  • Освободите блокировку.

IMG-286144

Установка

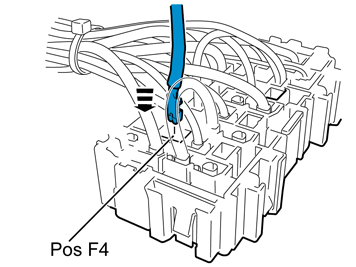

IMG-334293

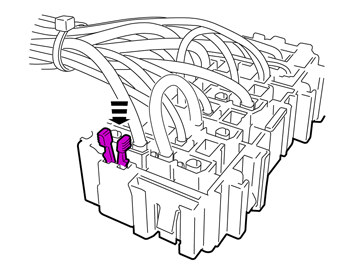

  • Установите проложенный кабель в зажим предохранителя F4.

IMG-347791

IMG-347283

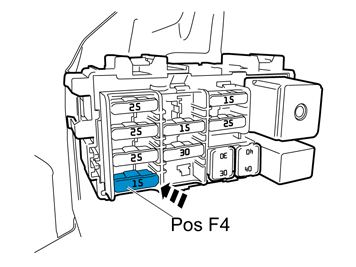

IMG-334399

IMG-347286

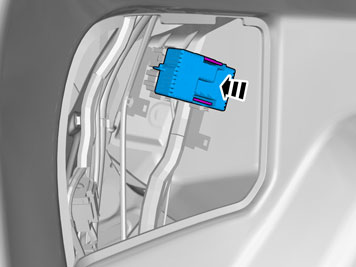

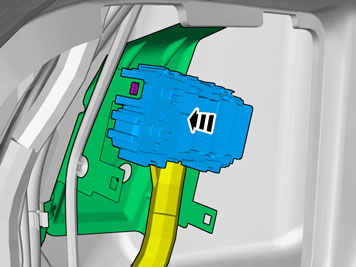

  • Установите на место крышку.

Автомобили с фиксированным буксирным крюком

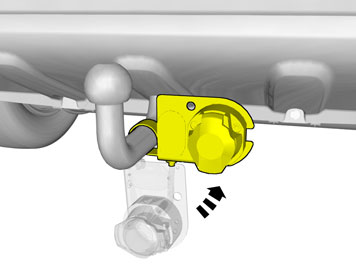

IMG-347021

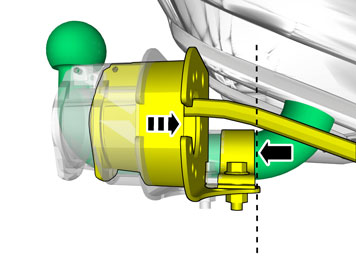

IMG-348026

  • Перенесите лотковую опору контактного разъёма в начало радиуса крюка.Выровняйте держатель контакта.

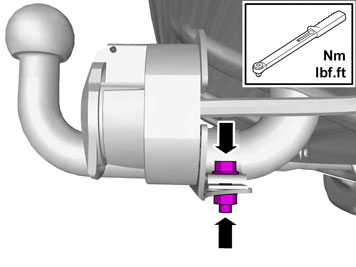

IMG-347886

Момент затяжки:M8, 24 Нм

IMG-347022

IMG-348017

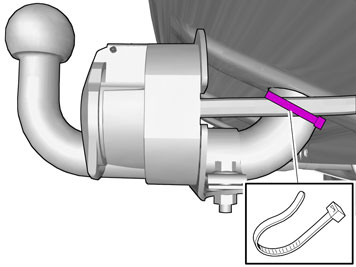

Примечание: Чтобы обеспечить правильное функционирование, в блок управления буксирного крюка (TRM) перед выполнением проверки необходимо ввести программное обеспечение и выполнить программирование.

  • Проверка 13-штырькового контактного разъёма.

Примечание: Чтобы активировать модуль управления (TRM) прицепа, необходимо, как минимум, два взаимосвязанных источника света (лампы). Это может быть сделано путем подключения испытательного оборудования к разъему для прицепов или к прицепу.

Позиция функция

  1. Левый мигающий сигнал
  2. Задние противотуманные фонари
  3. Масса
  4. Правый мигающий контакт
  5. Правый габаритный свет
  6. Лампа тормоза
  7. Левый габаритный свет
  8. Лампа заднего хода
  9. Напряжение аккумулятора, постоянное
  10. Напряжение аккумулятора, зажигание включено
  11. Масса
  12. Не подсоединен
  13. Масса
  • Установите на место снятые детали в обратном порядке.
