Буксирный крюк, проводка, 13-полюсный (2004, 2005)

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

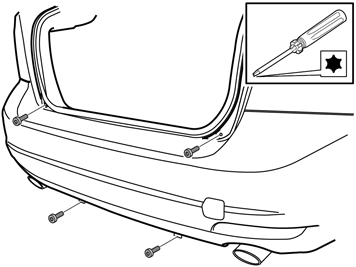

• Удалите четыре болта крепления бампера. Они находятся на нижнем крае бампера и по сторонам в нижней части багажного проема.

• Снимите пять винтов (1), которые крепят кожух бампера в заднем крае подкрыльника задней колесной ниши. Повторите на другой стороне.

• Освободите торец кожуха бампера. Возьмитесь за него внутри подкрыльника и осторожно потяните, чтобы отцепить шесть крепежных крюков в верхнем крае. Повторите с другой стороны.

• Снимите кожух бампера, потянув его прямо назад.

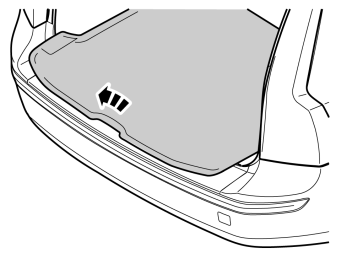

• Снимите коврик в багажнике.

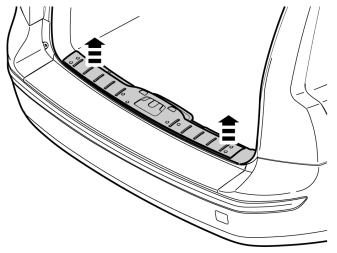

• Отогнув, снимите четыре наружных зажима в переднем/нижнем крае пороговой панели двери задка.
• С помощью фальц-ножа отогните один угол панели порога так, чтобы освободить два зажима на короткой стороне.
• Выньте панель порога, освободив оставшиеся шесть зажимов.

• Откиньте вперед подушку и спинку на правой стороне заднего сиденья.

• Возьмитесь за верхний край правой боковой перекладины и потяните вперед, чтобы освободить зажим на задней стороне.
• Сдвиньте боковую перекладину вверх и снимите ее.

• Выверните винт.
• Потяните вверх защитную панель, чтобы отсоединились четыре зажима на внутренней стороне, и снимите ее.

• Освободите резиновую планку на заднем крае проема правой задней двери.
• Осторожно отогните нижнюю панель С-стойки с правой стороны. Отогните верхний край с помощью гладилки, вытащите панель С-стойки так, чтобы освободить два верхних зажима. Затем продолжайте тянуть вниз, пока не раскроются два последних зажима.

• Раскройте проушину крюка.

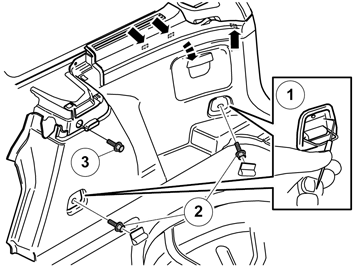

• Вставьте разметчик с наклонным острием в отверстия в верхнем крае защитных крышек (1). Поверните разметчик так, чтобы острием захватить заднюю сторону защитной крышки, и выньте крышки.
• Открутите винты в проушинах (2).
• Выверните винт (3).
• Освободите верхний край боковой панели так, чтобы освободить два зажима в заднем/нижнем крае бокового окна и зажим в нижнем крае стойки D.
• Снимите контактный разъем к гнезду на 12 В, если он имеется.
• Выньте боковую панель.

Относится к автомобилям, оснащенным системой предупреждения о реверсе

• Удалите блок управления системы предупреждения о реверсе (PAS) за правой задней колесной нишей, чтобы легче было вытянуть вперед жгут проводов для буксирного крюка (фаркопа). При необходимости отключите провода вокруг него.

• Удалить изолирующую панель с правой стороны. Она крепится двумя зажимами.

• Снимите коврик в багажнике.

• Снимите верхние опоры пола справа и слева, если автомобиль оснащен ими.

• Открутите два наружных зажима в переднем/нижнем крае пороговой панели крышки багажника.
• С помощью фальц-ножа отогните один угол панели порога так чтобы освободить два зажима с этой стороны.
• Потяните панель порога за другой конец так, чтобы освободить два оставшихся зажима, и снимите панель.

• Удалите три зажима (1), крепящие правую боковую панель к кузову.
• Снимите боковую панель с крючков крепления (2) панели с нижней стороны полки для шляп.
• Отведите задний край боковой панели от кузовакрая тела и одновременно отцепите боковую панель от задней проушины для фиксации груза. Если автомобиль оснащен 12-В розеткой в боковой панели, отсоедините возможно подключенный к ней разъем.
• Отогните боковую панель, так чтобы пространство у заднего края колесной ниши стало доступным.

Относится к автомобилям, оснащенным системой предупреждения о реверсе

• Удалите блок управления системы предупреждения о реверсе (PAS) за правой задней колесной нишей, чтобы легче было вытянуть вперед жгут проводов для буксирного крюка (фаркопа). При необходимости отключите провода вокруг него.

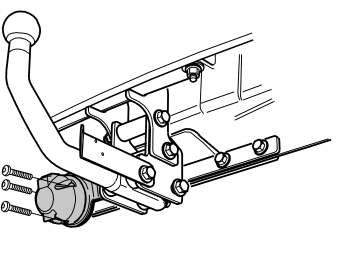

• Установите электрический разъем прицепа, протянув кабельный жгут к консоли с левой стороны крюка; закрепите гайками и болтами из комплекта.

Касается S40 (04-)

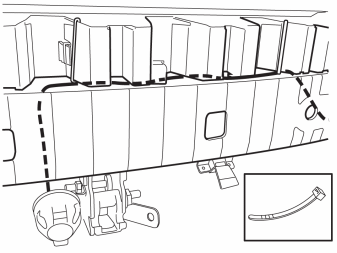

• Протяните провод к пластиковой консоли, перетяните его вправо и закрепите двумя стяжками из комплекта, как показано на рисунке.

Относится к V50

• Протяните провод к пластиковой консоли, перетяните его вправо и закрепите двумя стяжками из комплекта, как показано на рисунке.

Относится ко всем моделям

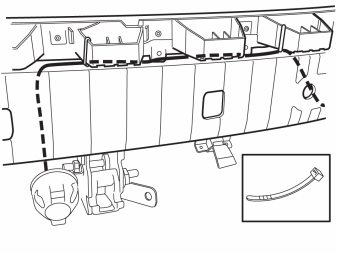

• Пустите провод по нижней стороне правого крепления бампера.
• Прикрепите провод к бамперу двумя связанными стяжками из комплекта.

• Возьмите плоскогубцы и расширьте отверстие в резиновой втулке. Протяните провода через него. Отрегулируйте длину жгута проводов до втулки.

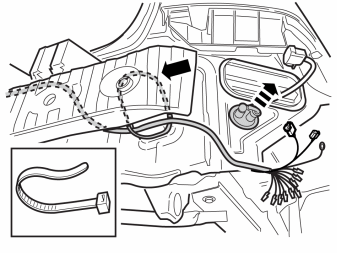

• Протяните жгут проводов в багажник через отверстие в кузове. Прижмите резиновую втулку.

Относится к автомобилям V50 без RTI

• Снимите винт и гайку, которыми блок управления радиоприемником (АСМ) крепится к кузову. Отсоедините провода, если необходимо.
• Отведите блок управления радиоприемником (АСМ) в сторону.

Относится к автомобилям V50 без RTI

• Снимите винты и гайки, которыми блок управления радиоприемником (АСМ) и блок управления каналом дорожных сообщений (ТМС) крепятся к кузову.
• Отсоедините блок управления радиоприемником (АСМ) и блок управления каналом дорожных сообщений (ТМС) от кузова. Если необходимо, отсоедините провода.
• Отведите блок управления радиоприемником (АСМ) и блок управления каналом дорожных сообщений (ТМС) в сторону.

Относится ко всем моделям

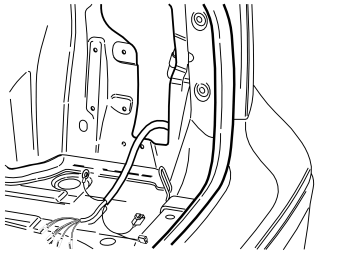

• Протяните жгут проводов от буксирного крюка.

• Возьмите разъем из комплекта.

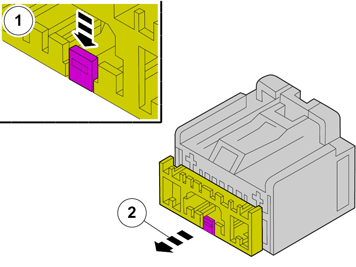

• Освободите вторичную блокировку контактного разъема.

Используйте: Отвертку-щуп

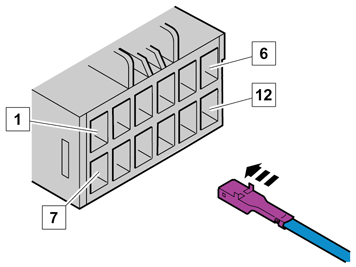

• Возьмите разъем и закрепите концы проводов таким образом:

• Отожмите обратно фиксатор.

Касается S40 (04-)

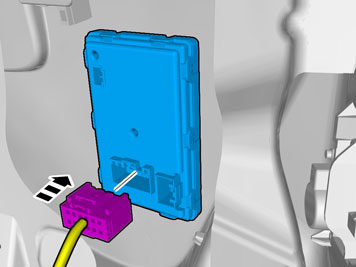

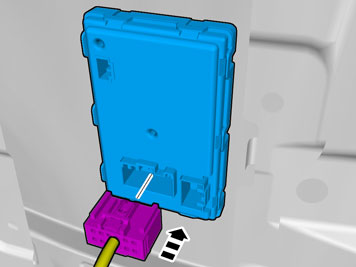

• Подключите разъем проводки буксирного крюка к блокв управления.

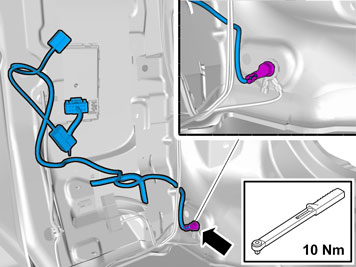

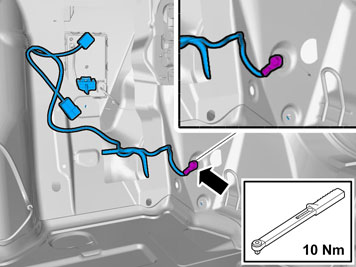

• Подключите провод заземления от переднего жгута проводов к точке заземления под задним фонарем и затяните винт.

Относится к V50

• Подключите разъем проводки буксирного крюка к блокв управления.

• Подключите провод заземления от переднего жгута проводов к точке заземления под задним фонарем и как следует затяните винт.

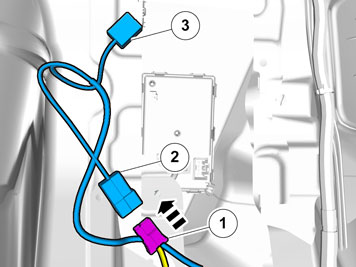

• Подключите белую входящую часть 2-контактного разъема (1) из жгута проводов к белой охватывающей части 2-контактного разъема (2) на заднем крае колесной ниши.
• Возьмите стяжку из комплекта и прикрепите оставшийся белый разъем (3) жгута проводов к имеющимся проводам на заднем краю колесной ниши.

Относится к автомобилям с 12-В розеткой

• Подключите белую охватывающую часть 2-контактного разъема (1), отключенную от 12-В розетки, к белой входящей части 2-контактного разъема (2) протягиваемого жгута проводов.
• Подключите оставшийся белый охватывающий 2-контактный разъем (3) протягиваемого жгута проводов к 12-В розетке.

Относится ко всем моделям

Примечание: Чтобы обеспечить правильное функционирование, в блок управления буксирного крюка (TRM) перед выполнением проверки необходимо ввести программное обеспечение и выполнить программирование.

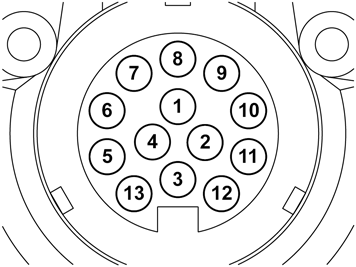

• Проверка 13-штырькового контактного разъёма.

Примечание: Чтобы активировать модуль управления (TRM) прицепа, необходимо, как минимум, два взаимосвязанных источника света (лампы). Это может быть сделано путем подключения испытательного оборудования к разъему для прицепов или к прицепу.

• Установите на место снятые детали в обратном порядке.
