Применимость

Модель Двигатель Год
S60 (11-) 2011–2015A
V60 2011–2015A

Относится ко всем моделям

IMG-337272

IMG-337277

IMG-337278

Относится к V60

IMG-343213

Относится ко всем моделям

Иллюстрация A
IMG-337279

Примечание: Следующую работу должны выполнять два человека.

  • Отцепите конец крышки бампера в переднем крае от фиксатора с обеих сторон.
  • Осторожно вытягивайте концы крышки бампера до тех пор, пока не освободятся фиксаторы на заднем крае, на заднем крыле и под задним фонарем.
  • Потяните крышку бампера назад.

Иллюстрация B
IMG-337311

  • Отсоедините контактные разъёмы под задним фонарем с правой стороны. Фиксатор находится снизу.

IMG-337281

  • Выверните винты.

IMG-337283

Касается 4 и 6-цил. двигателей

IMG-337285

Относится ко всем моделям

IMG-337286

IMG-337287

  • Освободите крепежные детали в заднем глушителе и опустите до упора.

IMG-337288

  • Поверните крепления вниз.

IMG-337289

  • Снимите три зажима в защите для фары и освободите ее.

IMG-337290

IMG-337291

  • Отогните вниз выступающие концы защиты для фары для облегчения доступа к внутренней стороне балок.

IMG-337312

  • Отмерьте и отрежьте защиту для фары.

IMG-337292

  • Снимите закрывающие пластины с внутренней стороны лонжеронов, с обеих сторон.

IMG-337293

  • Тщательно очистите брызги антикоррозийного покрытия, шпатлевки или грязи с поверхностей пластин на внутренних сторонах лонжеронов в тех местах, где располагается арматура.

IMG-337313

  • Убедитесь в чистоте поверхностей контакта внутри лонжеронов. При необходимости, очистите напротив того места, где будут прикрепляться боковые пластины буксирного элемента.
  • Возьмите буксирный элемент из комплекта и вставьте две боковые пластины в отверстия на заднем крае лонжеронов.

IMG-337314

  • Возьмите винты и арматурные стержни из комплекта. Для удержания и юстировки положения буксирной балки требуется два человека, когда винты накручиваются в сварочные гайки буксирной балки. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

Примечание: Не повредите выхлопную систему.

Примечание: Убедитесь в том, что арматурные стержни располагаются в правильном положении штампованной частью вперед, как показано на иллюстрации.

  • Затяните винты попеременно с обеих сторон.

IMG-337317

Затягивание винтового соединения

  • Затяните болты с моментом 140 Нм и под углом до 60°. Используйте инструмент арт. № 9997338 для облегчения доступа. При затягивании соединений под углом в узких местах невозможно использовать транспортир, находящийся на динамометрическом ключе. Вместо этого используйте головку шестигранного болта для определения угла затягивания. Используйте подъемник мастерской арт. № 9985972 и фиксатор арт. № 9995972 под глушителем, чтобы расположить его для более удобного доступа.

  • Нанесите метку на фланец головки болта (1).

  • Сделайте вторую метку (2) в лонжероне или на арматурном стержне.
  • Затяните винт так, чтобы маркировка на головке винта (1) располагалась на одной линии с маркировкой (2) на лонжероне/арматурном стержне.
  • Повторите для всех винтов.

IMG-337318

  • Выпрямите защиту для фары.

IMG-337289

IMG-337319

IMG-337297

IMG-337298

IMG-337299

IMG-337320

  • Нанесите маловязкое средство защиты от коррозии на отмеченные поверхности листа без покрытия с обеих сторон элемента, работающего на столкновение, а также на задний край задних лонжеронов справа и слева.

IMG-337977

Иллюстрации A, B, C и D
IMG-337301

Иллюстрации A и B касаются автомобилей со стандартным спойлером

  • Наклейте пленку снаружи крышки бампера напротив меток на внутренней стороне. Сделайте это для защиты лакокрасочного покрытия от пилы при вырезании выреза для сцепного устройства.
  • Вырежьте пилой в соответствии с маркировкой. Затененная поверхность должна быть удалена.

Примечание: Не повредите поверхность крышки бампера с лакокрасочным покрытием. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

  • Удалите пленку.
  • Сгладьте опиленные кромки мелкозубчатым напильником.
  • Установите контактный разъём сцепного устройства вместе со жгутом кабелей в соответствии с надлежащими инструкциями по установке.

IMG-337322

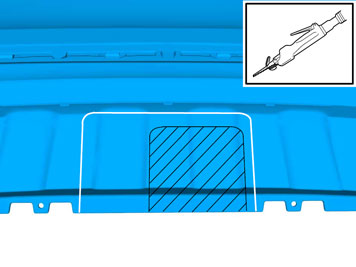

Иллюстрации C и D касаются автомобилей с трелевочным щитом
IMG-337302

IMG-337323

Иллюстрации A и B
IMG-337324

Примечание: Эту часть должны выполнять два человека.

IMG-337978

Относится к V60

IMG-343226

Относится ко всем моделям

IMG-337277

IMG-337278

IMG-337326
