Буксирный крюк, модуль управления (TRM) (2011, 2012)

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Осторожно открепите защитные крышки и удалите винты.

• Снимите панель.

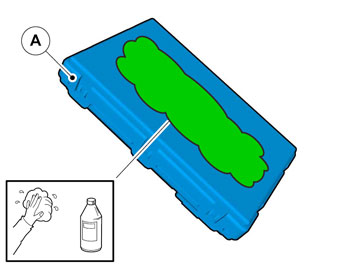

Используйте: изопропанол, № по каталогу 1161721

• Вытрите насухо.

Используйте: изопропанол, № по каталогу 1161721

• Вытрите насухо.

• Возьмите две ленты-липучки из набора и сожмите их вместе, соединив вровень.

• Снимите защитную ленту с одной стороны лент-липучек.

При установке ленты-липучки подложка должна выдерживать температуру минимум +20° C.

• Снимите защитную ленту.

При установке ленты-липучки подложка должна выдерживать температуру минимум +20° C.

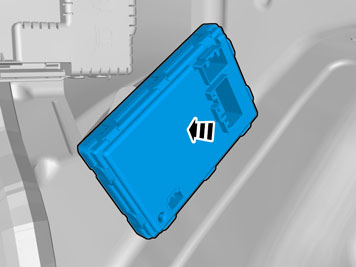

• Нажмите на модуль управления и надлежащим образом прикрепите его на месте.

• Подсоедините предварительно проложенные разъемы к модулю управления.Найдите в соединении к держателю задних предохранителей.

• Снимите крышку.

• Установите предохранитель 40 A в положение F11.

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.

Относится к V60

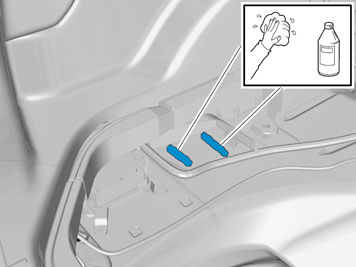

Используйте: изопропанол, № по каталогу 1161721

• Вытрите насухо.

Используйте: изопропанол, № по каталогу 1161721

• Вытрите насухо.

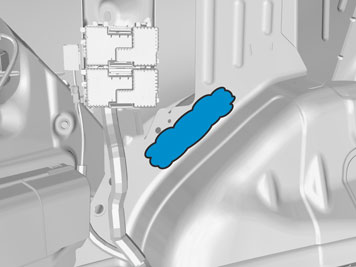

При установке ленты-липучки подложка должна выдерживать температуру минимум +20° C.

При установке ленты-липучки подложка должна выдерживать температуру минимум +20° C.

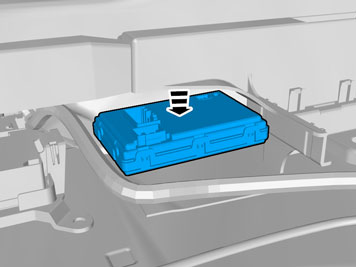

• Нажмите на модуль управления и прижмите его к чистой поверхности багажного отделения.

Применяется к автомобилям с годом выпуска до -2012 включительно

• Отогните передний край изоляции с левой стороны в багажном отделении.

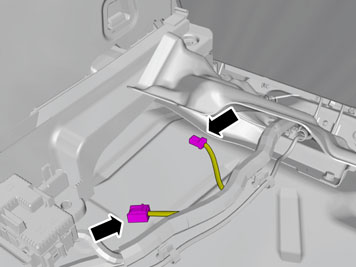

• Найдите разъемы в существующем в автомобиле жгуте проводов.

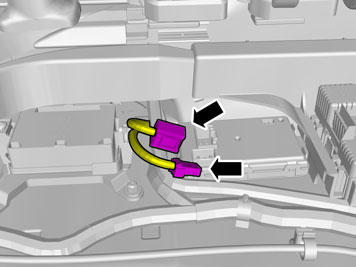

• Соедините удлиняющий кабель с обнаруженным разъемом.

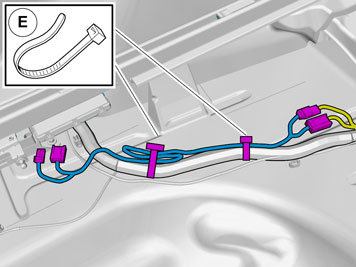

• Проложите удлинительный провод к существующему жгуту проводов.Излишки провода закрепите кабельными стяжками.

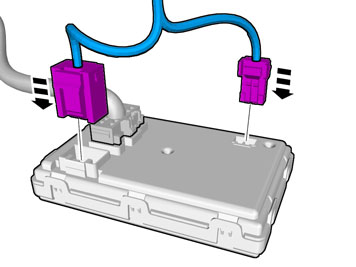

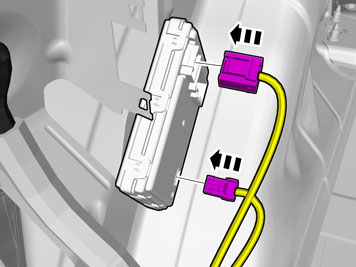

• Соедините разъемы удлиняющих проводов с модулем управления.

Применяется к автомобилям с годом выпуска от 2013- включительно

• Найдите разъемы в существующем в автомобиле жгуте проводов.

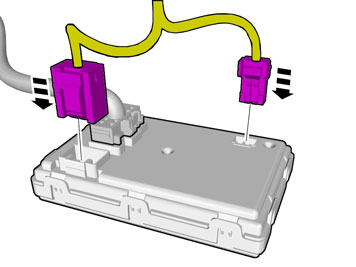

• Подсоедините контактные разъемы к модулю управления.

Относится ко всем моделям

• Снимите черную крышку на держателе предохранителей

• Установите предохранитель 40 A в положение F11.

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
