Буксирный крюк, модуль управления (TRM) (2007, 2008)

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Снимите панель порога двери задка, потянув ее вверх так, чтобы освободить четыре зажима сверху и восемь нижних фиксаторов.

• Выньте запасное колесо, домкрат и другие детали из отсека для хранения в опоре пола для груза.

• Высвободите подушку сиденья - сначала в заднем крае, где она установлена с держателем. Затем в переднем крае, где она установлена с двумя держателями.
• Выньте подушку.

• Откиньте вперед центральный подлокотник.
• Снимите центральный подлокотник. Для этого возьмитесь за оба конца и затем потяните вверх так, чтобы освободить задний край от штырей (1) спинки сидения.
• Затем потяните его вперед, чтобы держатели (2) по бокам спинки выскользнули из соответствующих пазов (3) в центральном подлокотнике.

• Сложите спинку вперед.
• Снимите панель правого крепления спинки.

• Отогните спинку от правого крепления.
• Потянув, отсоедините ее от крепления у подлокотника и снимите.

• Снимите резиновую ленту в задней кромке правого дверного проема.

• Снимите правую панель стойки B, отсоединив ее по бокам в нижнем крае с помощью гладилки. Она установлена с тремя зажимами с внутренней стороны.

• Снимите винт в правой панели на заднем сиденье.
• Осторожно отсоедините панель от стороны кузова и отцепите ее от панели порога в переднем крае. Она установлена с одиннадцатью зажимами с внутренней стороны.

• Снимите зажим с заднего края правой задней боковой панели.
• Осторожно снимите боковую панель, начиная с переднего/верхнего края, а затем продвигайтесь назад, освобождая все зажимы в верхнем крае.
• Опустите панель внутрь. Освободите от проушин для крепления груза и поднимите ее из опоры в полу.

• Используйте: Изопропанол, 1161721. Вытрите насухо.

• Для крепления ленты-липучки температура поверхности должна быть не ниже +20°C (68°F).

• Найдите серый 2-полюсной и зеленый 5-контактный разъемы в углу опоры пола для груза. Потяните вверх опору пола для груза на максимально возможную высоту, чтобы обеспечить доступность.

• Используйте: Изопропанол, 1161721. Вытрите насухо.

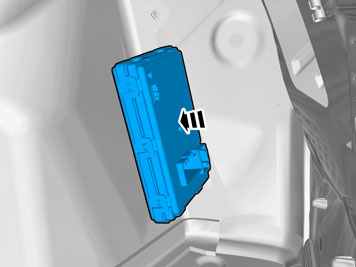

Примечание: Не устанавливайте нижнюю часть контроллера на пунктирную линию, так как именно здесь изгибается металлический корпусный лист.

Примечание: Для крепления ленты-липучки/клейкой ленты подложка должна выдерживать температуру минимум +20° C.

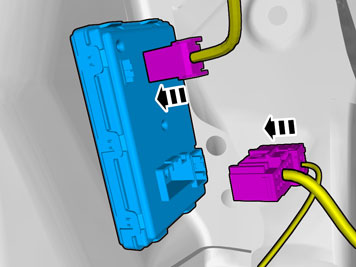

• Подсоедините контактные разъемы.

Применяется к автомобилям с номером шасси с 39000-

• Поднимите зажим на крышке блока плавких предохранителей в моторном отсеке. Поднимите крышку и снимите ее.

• Установите предохранитель 40А в позицию 14.

Примечание: Этот предохранитель, входящий в комплект TRM, использовать нельзя.
- Установите на место крышку.

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
