Буксирный крюк, модуль управления (TRM) (2006, 2007)

• Откройте крышку багажника.

• Поднимите перегородку в багажном отсеке.

• Снимите защитные крышки с каждой стороны перегородки.

• Отвинтите две гайки на четыре оборота, с каждой стороны перегородки.

• Немного откиньте перегородку.
• Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

• Полностью откиньте перегородку.

• Освободите проволочную рамку от зажима.

• Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

• Снимите перегородку, взявшись за рычаги и подняв вверх.

Снимите:

• крышку ящика для инструментов.
• запасное колесо, если оно имеется.

• Выньте инструменты из ящика..

Снимите:

• зажим.
• винт.
• ящик для инструментов.

• Открутите три винта и проушины для крепления груза в полу.

• Снимите крышку ограничителя крышки багажника. Для этого вставьте фальц-нож между крышкой и ограничителем и отогните так, чтобы освободить крюки.

• Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

• Снимите ручку экстренного открытия багажника. Для этого отожмите шплинт у проушины и снимите трос.

• Выверните два винта в накладке порогов.

• Снимите накладку порогов, потянув ее вверх так, чтобы освободить зажимы. Отведите накладку порогов в сторону.

• Снимите коврик в багажном отделении.

• Снимите резиновый стопор со стопорной скобы крыши. .

• Нанесите метку на стопорную скобу крыши относительно винта.
• Снимите болт и стопорную скобу крыши.

• Снимите замок грузовой перегородки, вставив фальц-нож между ковриком и замком.

• Открутите винт и проушину для крепления груза с правой стороны.

• Снимите крышку со стопорной скобы.

• Отметьте стопорные скобы крыши относительно винта и гайки на правой стороне.
• Снимите винт, гайку и стопорные скобы крыши.

• Освободите четыре зажима на боковой панели.

• Снимите боковую панель, отцепив панель от стопорного выступа в переднем крае и затем потянув ее наружу вверх, чтобы она отсоединилась от уплотнительной накладки.

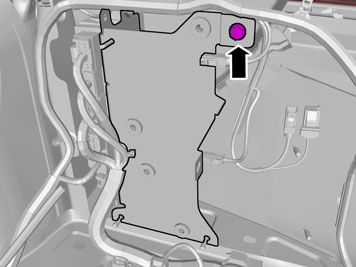

• Снимите гайки.

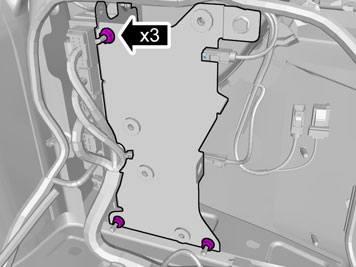

• Выверните винт.

Установка модуля управления

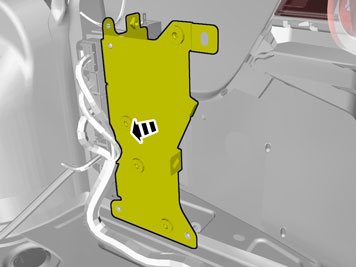

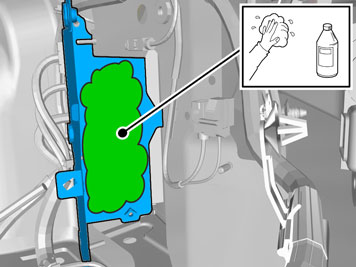

• Очистите обозначенный участок с внутренней стороны кронштейна изопропанолом и вытрите насухо.Используйте: Изопропанол, 1161721

Используйте: Изопропанол, 1161721 Вытрите насухо.

При установке ленты-липучки подложка должна выдерживать температуру минимум +20° C.

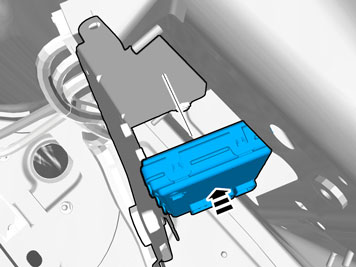

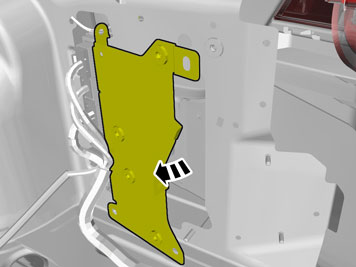

• Прижмите модуль управления к кронштейну.

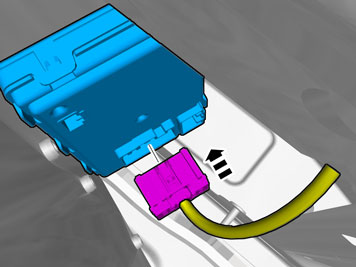

• Соедините разъем проводки с модулем управления.

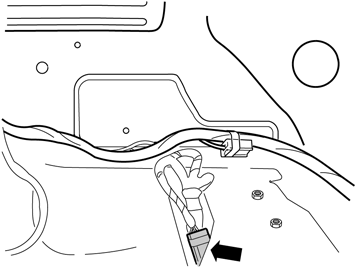

• Определите местоположение 2-контактного серого разъема, прикрепленного лентой к стандартному жгуту кабелей автомобиля.

Относится к автомобилям с системой облегчения парковки

• Определите местоположение 4-контактного зеленого разъема, прикрепленного лентой к жгуту кабелей для системы помощи при парковке.

Относится к автомобилям с вспомогательными электронными модулями (AEM)

• Определите местоположение 4-контактного зеленого разъема вспомогательного электронного модуля (АЕМ), прикрепленного лентой к стандартному жгуту кабелей автомобиля.

Относится к остальным

• Определите местоположение 4-контактного зеленого разъема, прикрепленного лентой к стандартному жгуту кабелей автомобиля.

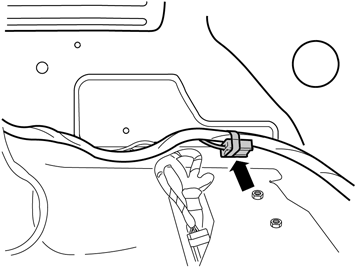

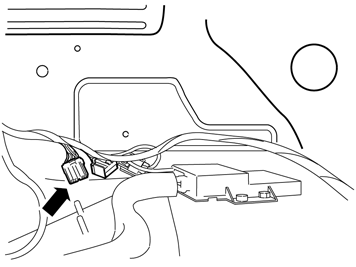

• Соедините удлиняющий кабель с обнаруженным разъемом.

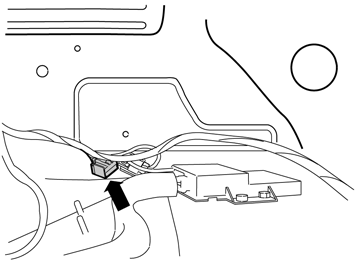

• Соедините разъемы удлиняющих проводов с модулем управления.

Применяется к автомобилям с номером шасси с 40000-

• Поднимите зажим на крышке блока плавких предохранителей в моторном отсеке. Поднимите крышку и снимите ее.

• Установите предохранитель 40А в позицию 14.

Примечание: Этот предохранитель, входящий в комплект TRM, использовать нельзя.
- Установите на место крышку.

Относится ко всем моделям

• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
